HYDRAULIC LINES (CONTROL VALVE TO ROTARY MANIFOLD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	R29424	4	Flange Fitting	(SUB FOR 986910)
1	T59014	2	O-Ring	(SUB FOR 971489)
2	19M7576	8	Screw	M10 X 30, (SUB FOR J781030)
4	A853186	2	Adapter Fitting	-
4	TH101926	1	O-Ring	(SUB FOR 4506429)
5	T77858	2	O-Ring	(SUB FOR 4187308)
7	-	1	Part 7	( 9207440 NOT AVAILABLE FOR SERVICE)
8	-	1	Part 10	( 9207443 NOT AVAILABLE FOR SERVICE)
7A	4466539	1	Hose	-
7B	-	4	Part 9	(MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH), ( 4327294 NLA)
8A	-	3	Part 11	(MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH), ( 4327294 NLA)
8B	4487766	1	Hose	-

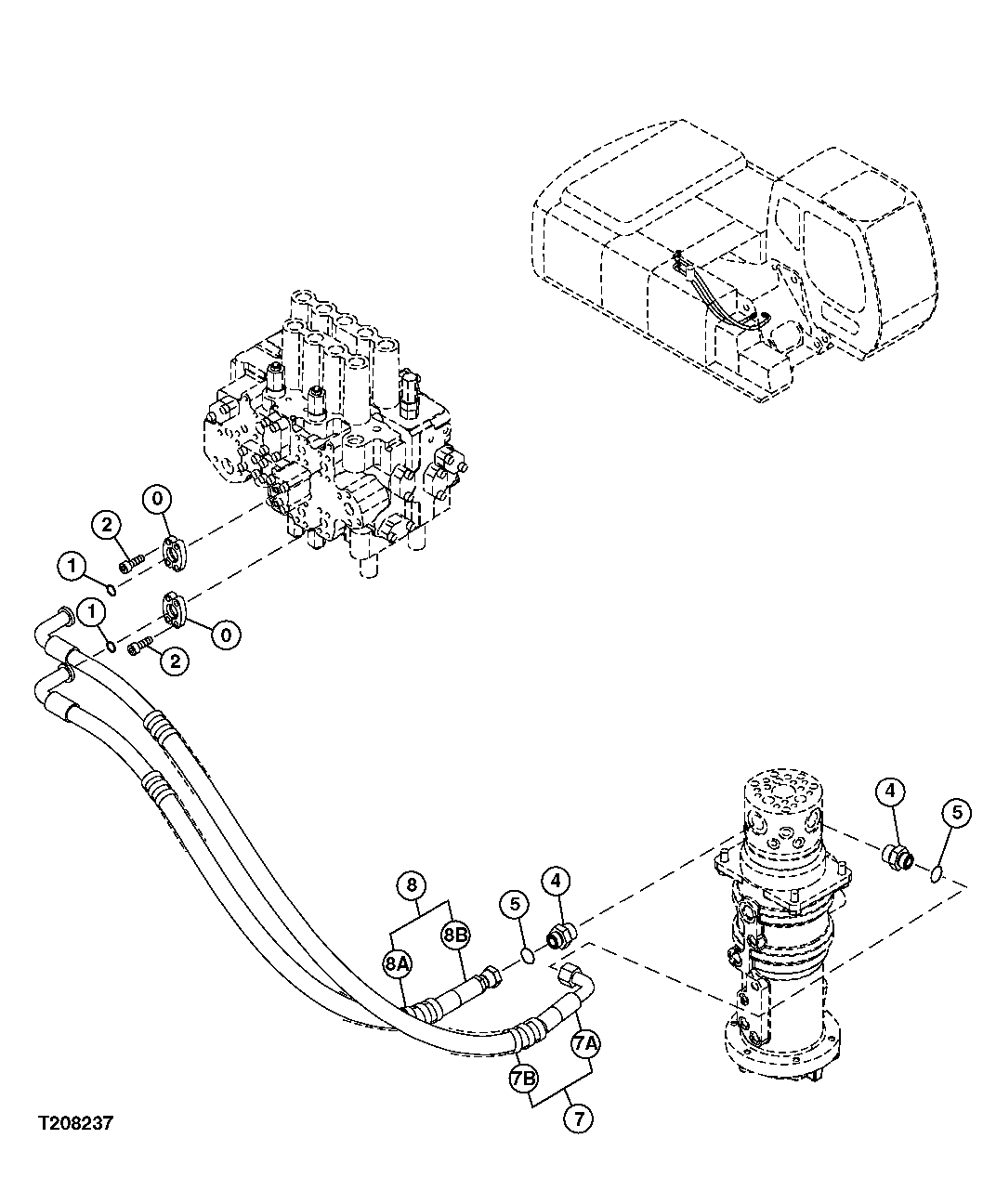

HYDRAULIC LINES (CONTROL VALVE TO ROTARY MANIFOLD)
