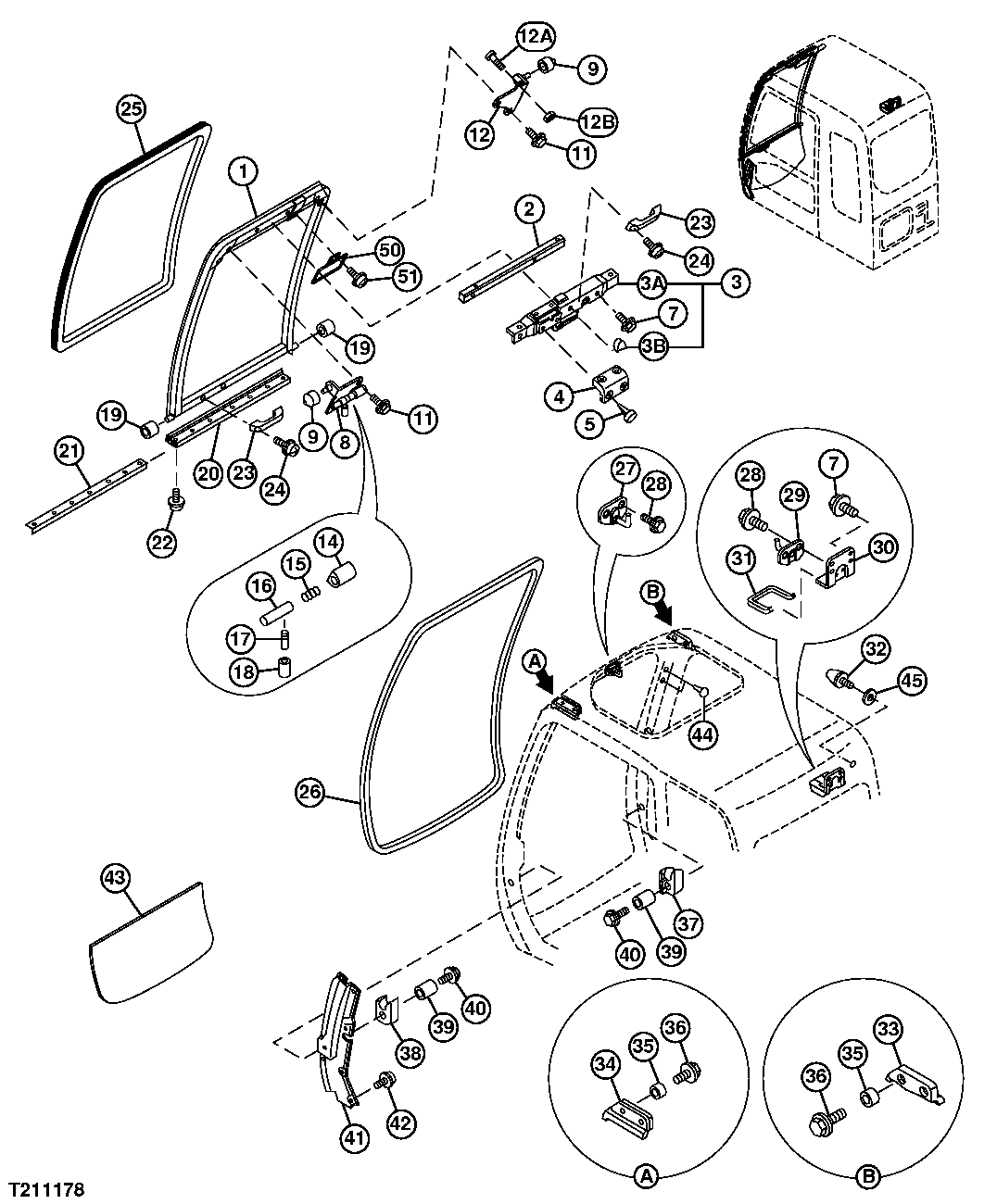

CAB FRONT WINDOWS, HANDLES, AND OPENING TRACKS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4610122	1	Frame	-
2	4456218	1	Weld Nut	-
3	4456219	1	Lock	-
4	4456220	1	Cover	-
5	4456221	4	Clip	-
7	4372225	4	Screw With Washer	-
8	4633401	1	Bracket	-
9	4456224	2	Roller	-
11	-	4	Part 11	( 4372219 NLA)
11	19M7662	4	Cap Screw	M10 X 30, (SUB FOR J901030)
11	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J922010)
12	4633401	1	Bracket	-
12	4633400	1	Bracket	-
12	-	1	Part 14	( 4456226 NOT AVAILABLE FOR SERVICE)
14	4456227	1	Cover	-
15	494918	1	Spring	-
16	4403327	1	Universal Driveshaft	-
17	4295480	1	Lever	-
18	4295876	1	Cover	-
19	4204558	2	Roller	-
20	4456228	1	Isolator	-
21	4456229	1	Plate	-
22	4372214	4	Screw	-
23	4204579	2	Handle	-
24	-	4	Part 31	( J460620 NOT AVAILABLE FOR SERVICE)
24	21M7267	1	Screw	M6 X 20
24	24M7293	1	Washer	6.500 X 13 X 1.600 mm
24	12M7006	1	Lock Washer	6 mm
25	AT480124	1	Window	SUB FOR 4602562
26	4456230	1	Isolator	-
27	4456231	1	Striker	-
28	4372210	4	Screw With Washer	-
29	4456232	1	Striker	-
30	4456233	1	Bracket	-
31	4456234	1	Isolator	-
32	4204586	1	Bumper	-
33	4456235	1	Isolator	-
34	4456236	1	Isolator	-
35	4456237	4	Bushing	-
36	4456238	4	Bolt	-
37	4456239	1	Stop	-
38	4456240	1	Stop	-
39	4456241	2	Bushing	-
40	4456242	2	Bolt	-
41	4610144	1	Cover	-
42	-	6	Part 52	( J680614 NOT AVAILABLE FOR SERVICE)
42	21M7246	1	Screw	M6 X 16
42	24M7293	1	Washer	6.500 X 13 X 1.600 mm
42	12M7006	1	Lock Washer	6 mm
43	T396403	1	Windowpane	(SUB FOR 4602563R AND 4602563)
44	4377817	2	Clip	-
45	4607053	1	Spacer	-
50	965452	1	Rear View Mirror	-
51	-	2	Part 60	( J680614 NOT AVAILABLE FOR SERVICE)
51	21M7246	1	Screw	M6 X 16
51	24M7293	1	Washer	6.500 X 13 X 1.600 mm
51	12M7006	1	Lock Washer	6 mm
3A	4456222	1	Cover	-
3B	4638688	1	Cover	-
12A	4456225	1	Screw	-
12B	19M7361	1	Cap Screw	M12 X 50, (SUB FOR J230006)
12B	12M7068	1	Lock Washer	14 mm
12B	24M7047	1	Washer	13 X 24 X 2.500 mm

CAB FRONT WINDOWS, HANDLES, AND OPENING TRACKS
