Открытый узел

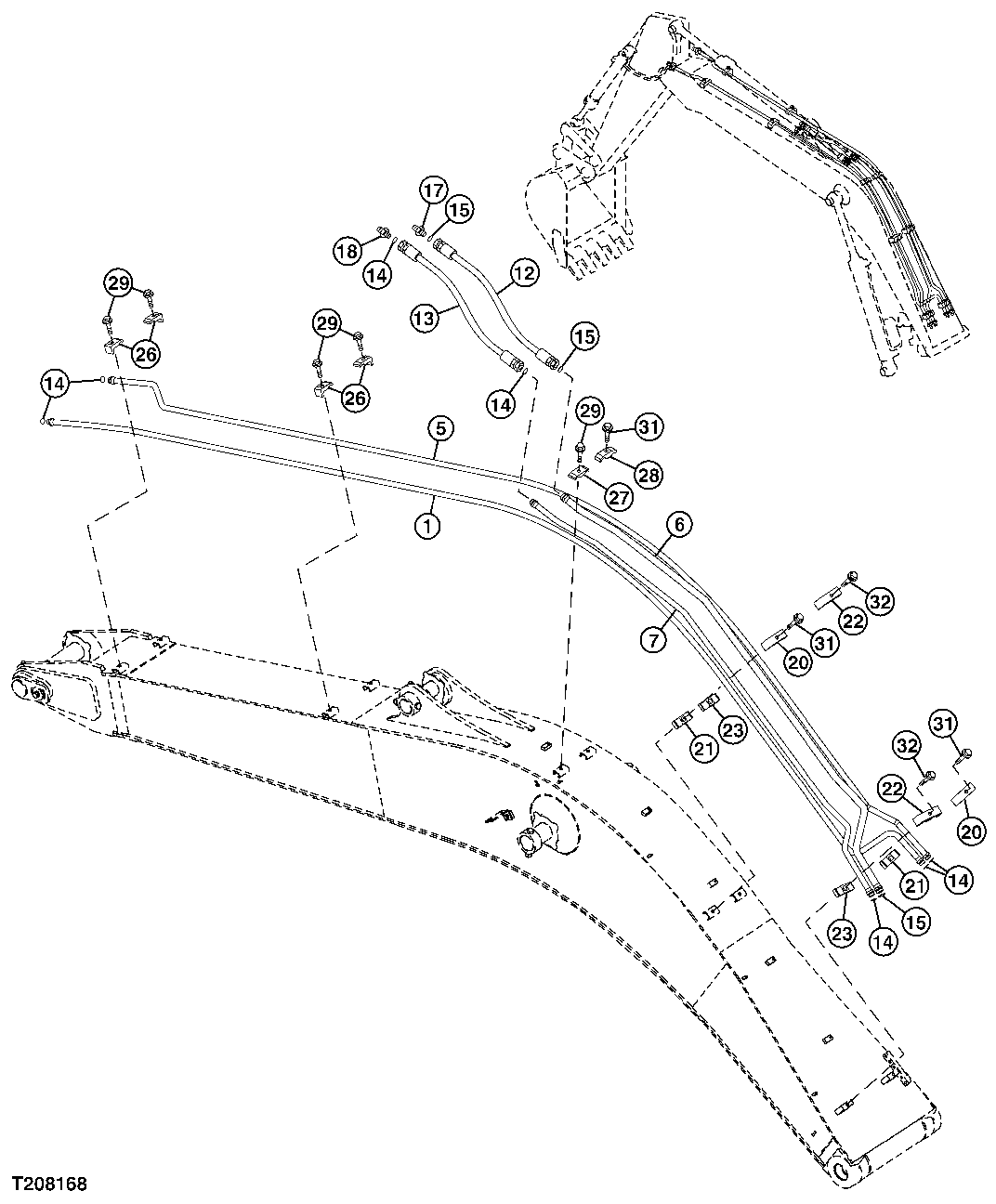

BOOM HYDRAULIC LINES (MONO)

BOOM HYDRAULIC LINES (MONO)

BOOM HYDRAULIC LINES (MONO)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BOOM HYDRAULIC LINES (MONO)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8081525G	1	Pipe	SUB FOR 8081525
5	8082106G	1	Pipe	SUB FOR 8082106
6	9156686G	1	Line	SUB FOR 8062625 OR 9156686
7	9156685G	1	Line	SUB FOR 8062624 OR 9156685
12	AT213814	1	Hydraulic Hose	36.5252" X 850 mm (33-1/2") X 36.5252", SUB FOR 4276956
13	AT168311	1	Hydraulic Hose	30.1752" X 850 mm (33-1/2") X 30.1752", SUB FOR 4249334
14	T77858	7	O-Ring	18.771 X 1.778 mm (0.739" X 0.070"), SUB FOR 4187308
15	T76938	3	O-Ring	23.520 X 1.778 mm (0.926" X 0.070"), SUB FOR 4187328
17	A853188	1	Adapter Fitting	-
17	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138"), SUB FOR 4506429
18	A853186	1	Adapter Fitting	-
18	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138"), SUB FOR 4506429
20	-	2	Part 13	Rubber, 4285723 NLA; ORDER 4189859
20	4189859	2	Clamp	Steel
21	AT318021	2	Clamp	SUB FOR 4285722
22	4153488	2	Clamp	SUB FOR 4285725
23	AT309596	2	Clamp	SUB FOR 4285724
26	4190126	4	Clamp	-
27	-	1	Part 19	Rubber, 4285723 NLA; ORDER 4189859
27	4189859	1	Clamp	Steel
28	4153488	1	Clamp	-
29	-	5	Part 22	J271260 NLA
29	19M7363	5	Cap Screw	M12 X 60, SUB FOR J901260
29	24M7345	5	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
31	-	3	Part 25	J271270 NLA
31	19M7753	3	Cap Screw	M12 X 70, SUB FOR J901270
31	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
32	-	2	Part 28	J271275 NLA
32	19M8767	2	Screw	M12 X 75
32	24M7047	2	Washer	13 X 24 X 2.500 mm
