Открытый узел

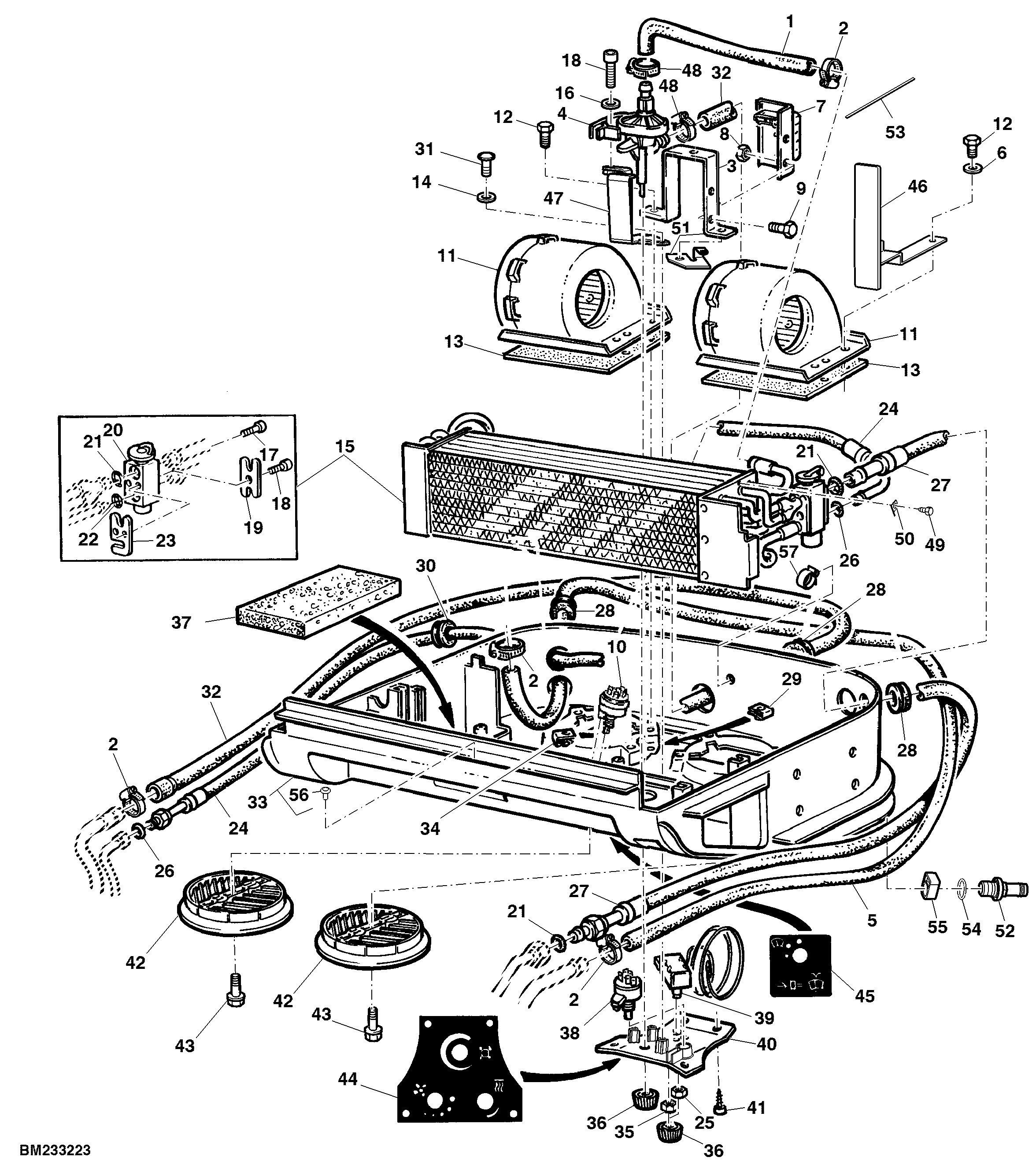

Heater Unit, Heater Hoses, Fan Parts

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L110186	1	Hose	-
2	AL64588	4	Clamp	-
3	L110147	1	Holder	-
4	AL171742	1	Hand Operated Valve	-
5	L158565	1	Hose	-
6	24M7139	6	Washer	6.400 X 18 X 1.600 mm
7	AL152449	1	Resistor Network	ORDER AL224589
7	AL224589	1	Resistor Network	-
8	14M7297	1	Nut	M5, SUB FOR 14M7028
9	19M7640	2	Cap Screw	M5 X 12
10	RE46634	1	Switch	-
11	AL215704	2	Blower	SUB FOR AL214942
12	19M7560	8	Cap Screw	M6 X 16
13	L79884	2	Gasket	-
14	24M7027	3	Washer	5.300 X 10 X 1 mm
15	AL163858	1	Heat Exchanger	-
16	24M7054	2	Washer	6.400 X 12 X 1.600 mm
17	19M8669	2	Screw	M5 X 35
18	19M7768	3	Screw	M6 X 16
19	L157800	1	Plate	-
20	AL160645	1	Check Valve	-
21	R33259	2	O-Ring	-
22	R113050	1	O-Ring	-
23	L157116	1	Retainer	-
24	AL179243	1	Hose	INCL KEY 26; SUB FOR AL110298
25	L59927	1	Nut	-
26	R10093	2	O-Ring	-
27	AL110299	1	Hose	INCL KEY 21
28	L79919	3	Grommet	-
29	L79648	4	Push Nut	-
30	L215115	2	Grommet	-
31	37M7256	3	Screw	-
32	L158566	1	Hose	-
33	AL173750	1	Box	-
34	L59800	8	Nut	-
35	R44165	1	Lock Nut	-
36	AL76568	3	Knob	-
37	L113312	1	Pad	LH
37	L113313	1	Pad	RH
38	RE43497	1	Switch	-
39	AL59879	1	Switch	INCL KEY 25
40	L169889	1	Cover	-
41	37M7185	4	Screw	-
42	L151729	2	Louver	-
43	37M7272	2	Screw	-
44	L110865	1	Label	-
45	L110867	1	Label	-
46	L157466	2	Deflector	-
47	AL172331	1	Bracket	-
48	L168126	2	Clip	-
49	37M7042	4	Screw	-
50	57M7116	1	Elec. Connector Terminal	-
51	AL110297	1	Holder	-
52	L170387	2	Adapter Fitting	-
53	Z36392	1	Tie Band	-
54	L110296	2	O-Ring	-
55	L170670	2	Plate	-
56	16M7106	2	Rivet	4 mm
57	L111127	1	Clip	-

Heater Unit, Heater Hoses, Fan Parts

Нет текстового описания
