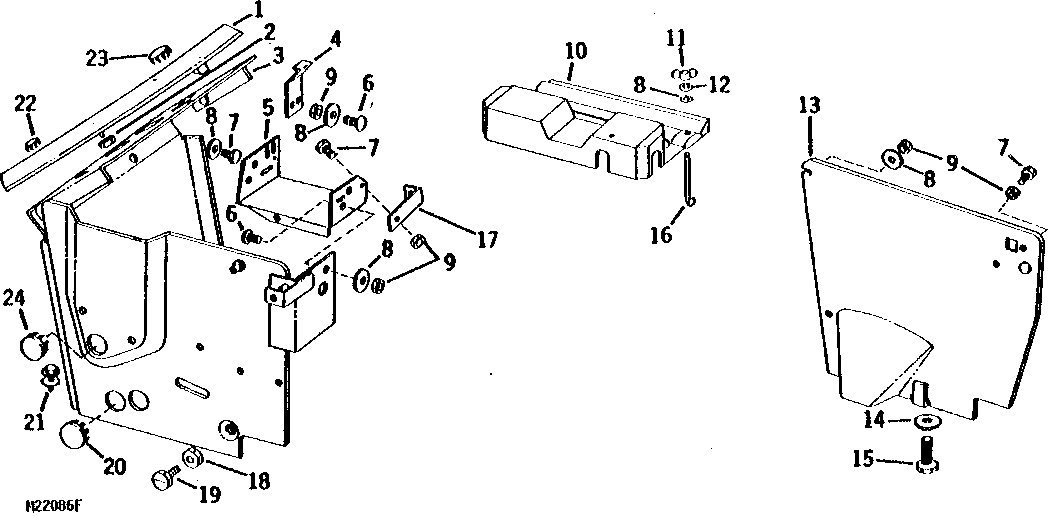

PEDESTAL, INSTRUMENT PANEL AND BATTERY BASE [A09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M80635	1	INSTRUMENT PANEL	-
2	M48244	2	Nut	-
3	AM38391	1	PEDESTAL	R.H. (SUB FOR AM35142 AND AM37436)
4	M89470	1	LATCH	(SUB FOR M80631 AND M82237)
5	AM36952	1	BASE	-
6	03H1893	3	Bolt	1/4" X 1/2"
7	19H1227	5	Cap Screw	1/4" X 1/2"
8	24H1287	6	Washer	9/32" X 5/8" X 0.065"
9	14H786	6	Nut	1/4"
10	M76041	1	COVER	(SUB FOR M80636, M82801 AND M83638)
11	14H844	2	WING NUT	1/4"
12	12H297	2	Lock Washer	1/4"
13	AM35137	1	PEDESTAL	L.H.
14	24H1136	1	Washer	11/32" X 11/16" X 0.065"
15	19H1905	1	Cap Screw	5/16" X 1"
16	M83518	2	BOLT	(SUB FOR M40004)
17	M48225	1	ANGLE	-
18	14H785	1	Nut	5/16"
19	19H2020	1	Cap Screw	5/16" X 1/2"
20	R36590	2	PLUG	-
21	37H24	1	Screw	1/4" X 3/4"
21	24H1287	1	Washer	9/32" X 5/8" X 0.065"
22	M42229	1	PLUG	-
23	T14500	1	PLUG	-
24	M81714	1	PLUG	-

PEDESTAL, INSTRUMENT PANEL AND BATTERY BASE [A09]
