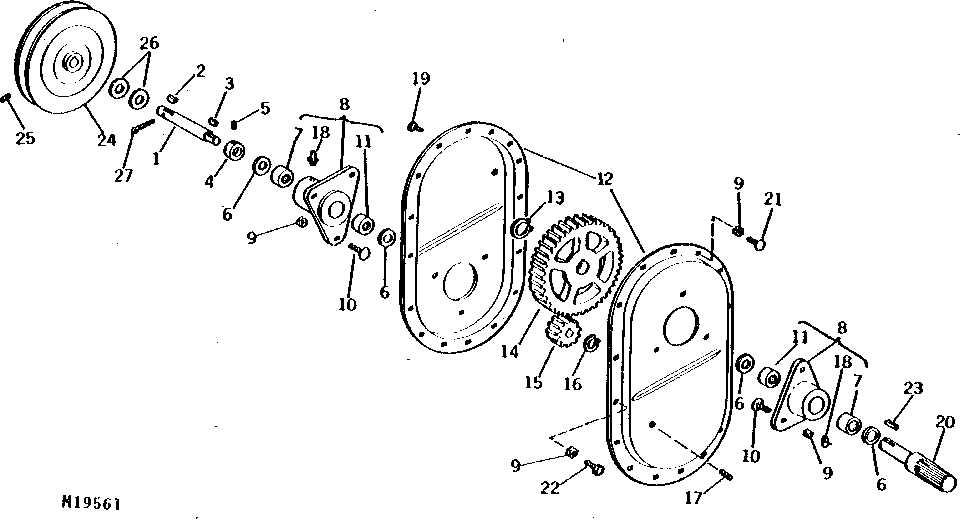

MODEL 541A PTO GEAR CASE ASSEMBLY [C11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M43804	1	SHAFT	-
2	26H22	1	Shaft Key	1/4" X 1"
3	26H77	1	Shaft Key	3/16" X 3/4"
4	AM31984	1	LOCKING COLLAR	(INCLUDES 22H975)
5	22H975	1	Set Screw	5/16" X 5/16"
6	M43805	4	Thrust Washer	-
7	JD9891	2	Needle Bearing	(WITH SEAL)
8	AM31983	1	HUB	-
9	W11955	6	Lock Nut	(SUB FOR M66349)
10	03H1524	6	Bolt	5/16" X 1"
11	JD9890	2	NEEDLE BEARING	-
12	M43799	2	GEAR CASE	-
13	L2349N	1	Snap Ring	-
14	M43808	1	GEAR	-
15	M43806	1	PLANET PINION	-
16	U17408	1	Ring	-
17	15H638	1	Pipe Plug	1/8"
18	JD7760	2	Lubrication Fitting	-
19	M43809	1	BREATHER	-
20	M43807	1	SHAFT	-
21	03H1268	10	Bolt	5/16" X 3/4"
22	AM31985	2	BOLT	-
23	-	1	Part 23	1/4" SQ. X 1", (CUT FROM H64374)
24	AM31988	1	PULLEY	-
25	22H776	1	Set Screw	5/16" X 7/16"
26	24H1275	2	Washer	1-1/64" X 1-1/2" X 0.075"
27	11H237	1	Cotter Pin	1/8" X 2"

MODEL 541A PTO GEAR CASE ASSEMBLY [C11]
