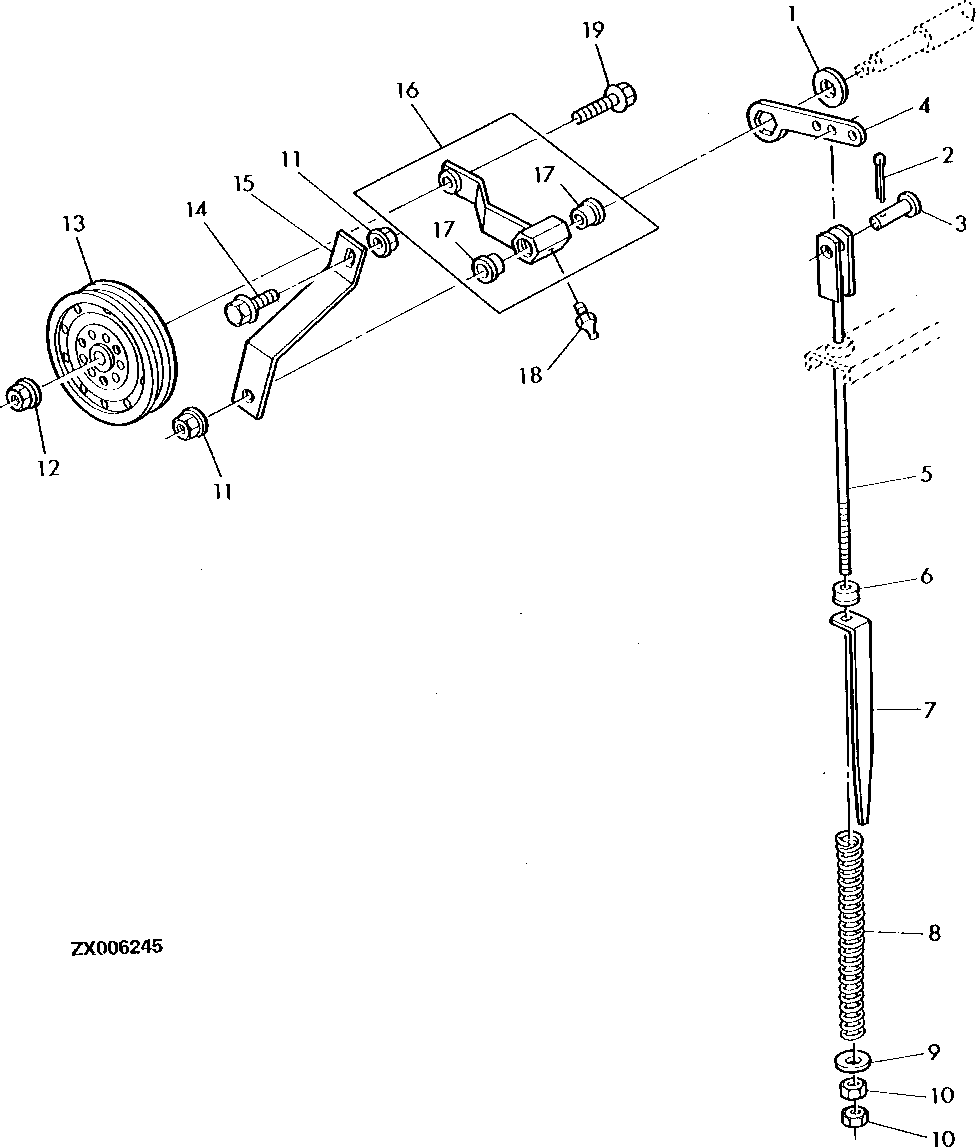

TENSIONING DEVICE, STRAW WALKER AUXILIARY COUNTERSHAFT DRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z30966	1	Washer	(SUB FOR T47806)
2	11M7020	2	COTTER PIN	4 X 22 mm
3	45M6880	1	Pin Fastener	12 X 35 mm
4	Z63266	1	Lever	(SUB FOR Z52243, Z60180)
5	AZ49321	1	Hook Bolt	(SUB FOR Z46487)
6	H129207	1	Pivot	-
7	Z59318	1	Pointer	-
8	Z59315	1	Compression Spring	-
9	24M7102	1	Washer	13.500 X 44 X 4 mm
10	14M7031	1	Nut	M12
11	14M7299	1	Flange Nut	M12
12	14M7291	1	Flange Nut	M16
13	AH85276	1	Idler	-
14	19M7788	1	Screw	M12 X 25
15	Z63268	1	Holder	(SUB FOR Z60144)
15	Z56444	1	Retainer	-
16	AZ44745	1	Lever	-
17	Z57063	2	Bushing	-
18	58M7004	1	Lubrication Fitting	-
19	19M7824	1	Screw	M16 X 60

TENSIONING DEVICE, STRAW WALKER AUXILIARY COUNTERSHAFT DRIVE
