TENSIONER ROLL WITHOUT VARIABLE 2ND CYLINDER DRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ44745	1	Lever	-
2	Z46393	1	Spacer	-
3	Z52243	1	Lever	-
4	58M7004	1	Lubrication Fitting	-
5	19M7820	1	Screw	M12 X 100
6	14M7299	1	Flange Nut	M12
7	AZ48250	1	Extension Spring	(SUB FOR AZ46976)
8	14M7299	1	Flange Nut	M12
9	24M7038	1	Washer	13.500 X 24 X 2.500 mm
10	19M7736	1	Cap Screw	M12 X 130
11	Z62213	1	V-Belt	SUB FOR Z52909
11	Z61150	1	V-Belt	-
12	AZ48795	1	Idler	-
13	19M7481	1	Cap Screw	M16 X 80
14	Z60447	1	Spacer	-
15	24M7053	1	Washer	17 X 30 X 3 mm
16	12M7017	1	LOCK WASHER	16.200 mm
17	14M7291	1	Flange Nut	M16

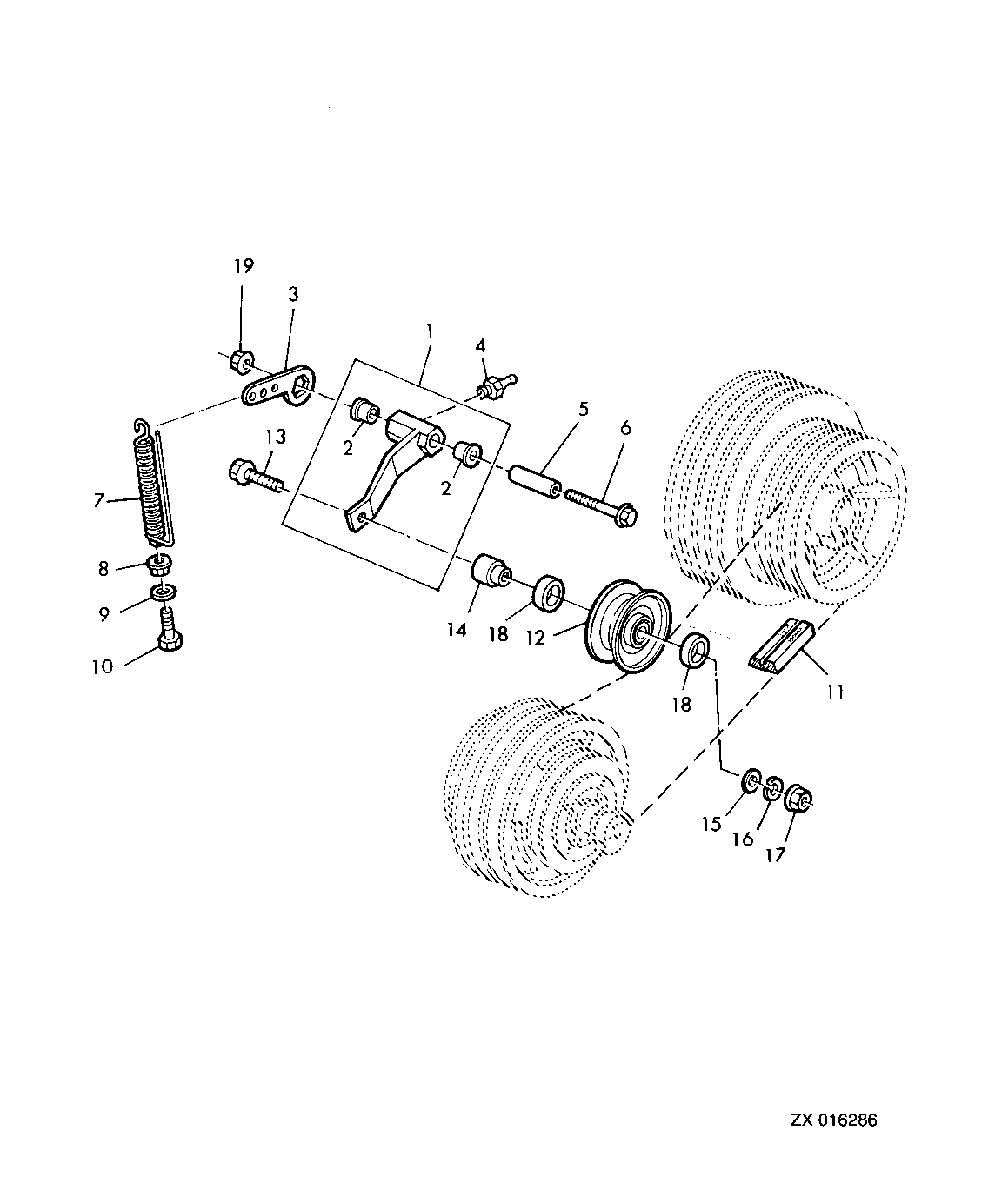

TENSIONER ROLL WITHOUT VARIABLE 2ND CYLINDER DRIVE
