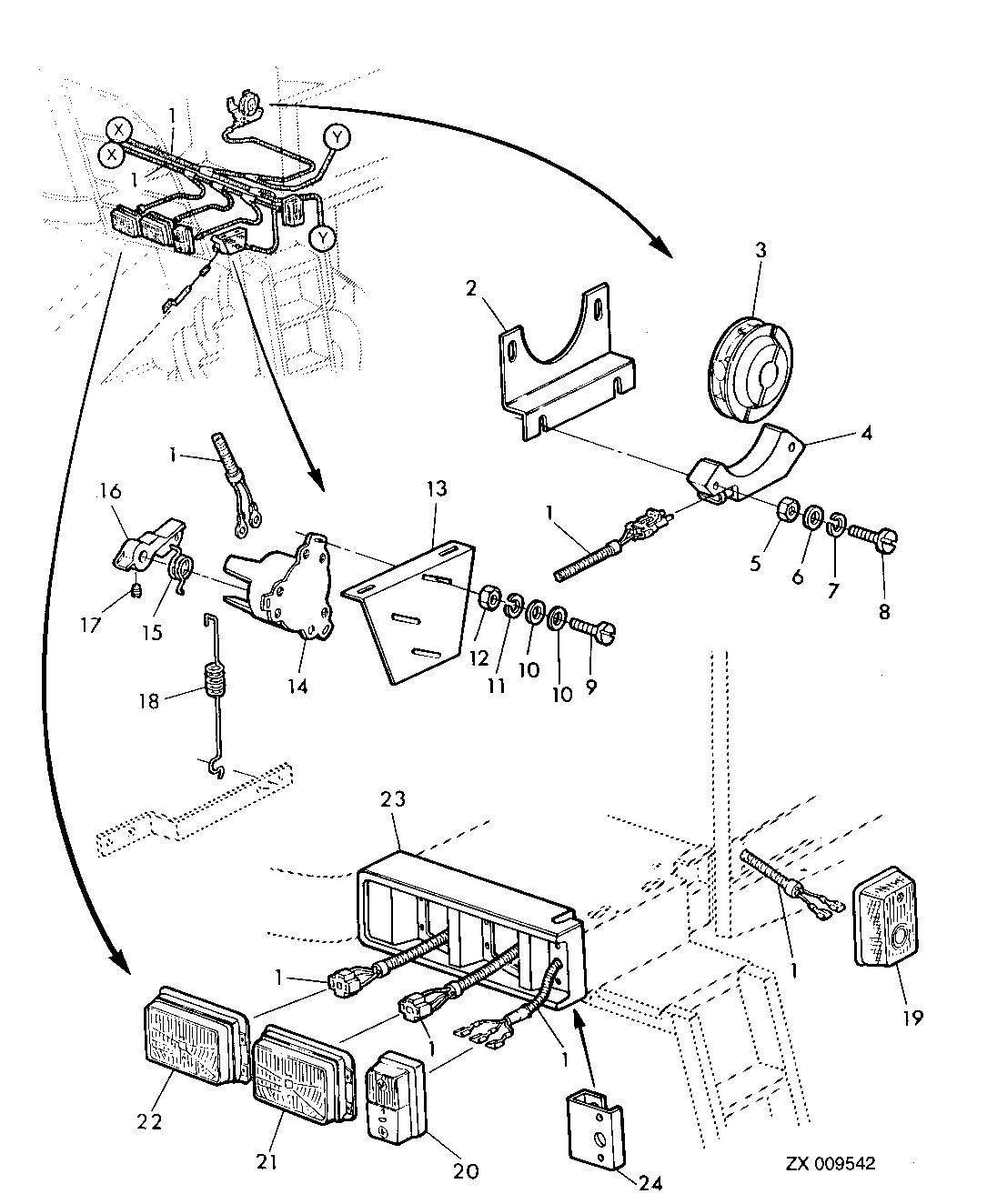

PLATFORM BASIC WIRING HARNESS, L.H. II

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ50022	1	Wiring Harness	-
1	AZ52202	1	Wiring Harness	(ORD W/ R78053, (2) R78051, (2) Z55216) (SUB FOR AZ50022)
1	AZ48026	1	Wiring Harness	-
2	Z41596	1	Retainer	-
3	AZ45531	1	Sender	-
4	AZ46388	1	Solenoid	-
5	14M7028	1	Nut	M5
6	24M7027	1	Washer	5.300 X 10 X 1 mm
7	12M7011	1	LOCK WASHER	5 mm
8	21M7143	1	Screw	M5 X 30
9	21M7033	1	Screw	M4 X 16
10	24M7117	1	Washer	4.300 X 9 X 0.800 mm
11	12M7031	1	Lock Washer	4.100 mm
12	14M7139	1	Nut	M4
13	Z57654	1	Retainer	-
14	AZ35028	1	Sender	-
15	Z53315	1	TORSION SPRING	-
16	Z51008	1	LEVER	-
17	22M7079	1	Set Screw	M6 X 6
18	Z44575	1	Extension Spring	-
19	AL24547	1	Turn Signal Lamp	L.H.
19	AL24548	1	Turn Signal Lamp	R.H.
20	AZ42982	2	Lamp	-
21	AL75338	2	Headlight	(ROAD) LH
21	AL75341	2	Headlight	(ROAD) (WITH L.H. TRAFFIC) LH
22	AL75342	2	Headlight	(FIELD) (WITH L.H. TRAFFIC) RH
22	AL75339	2	Headlight	(FIELD) RH
23	Z59713	2	Shield	-
24	AZ50270	2	Guard	(SUB FOR AZ49150)

PLATFORM BASIC WIRING HARNESS, L.H. II
