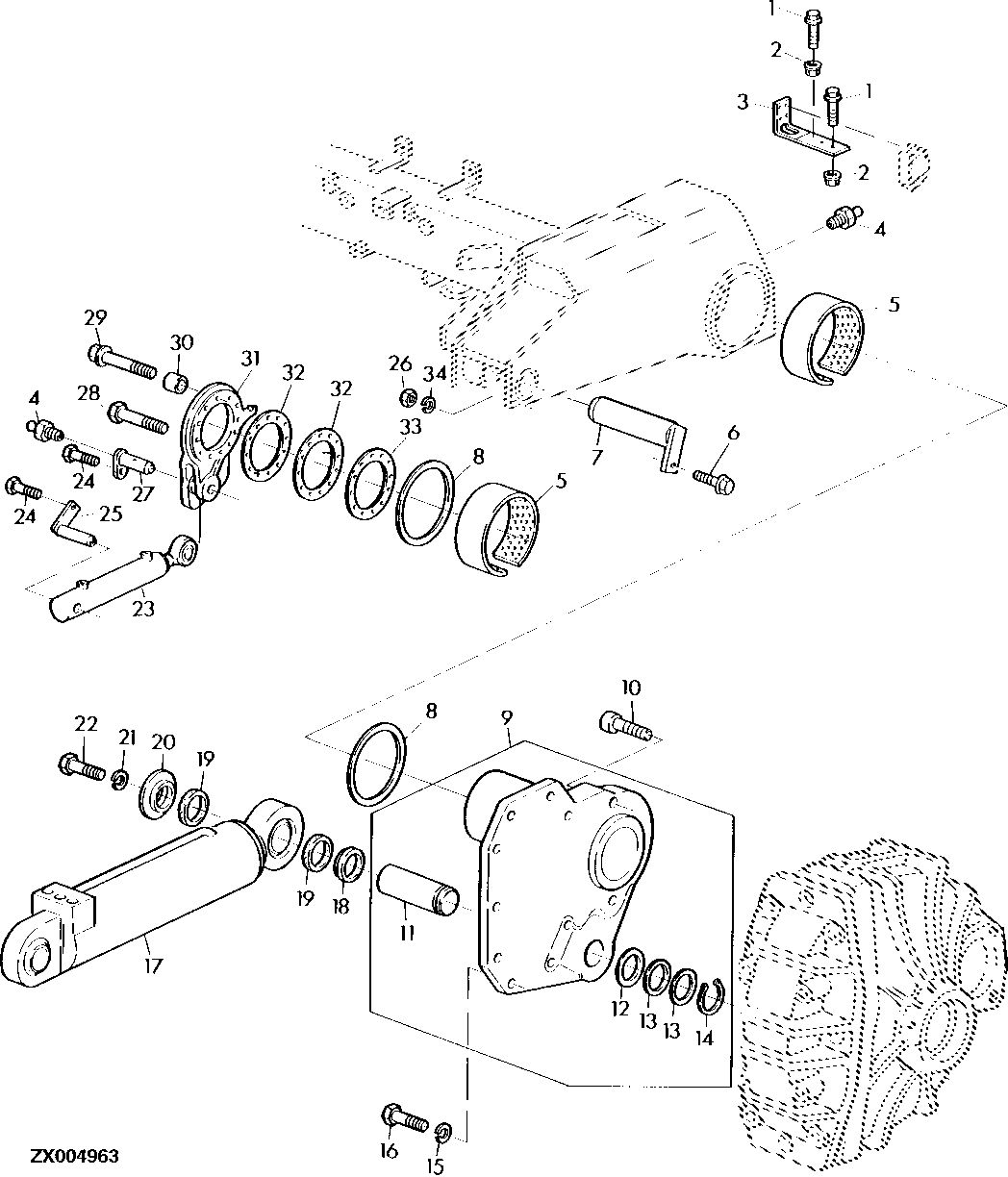

HillMaster™ Attaching Parts, L.H. Side

HillMaster™ Attaching Parts, L.H. Side

HillMaster™ Attaching Parts, L.H. Side

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HillMaster™ Attaching Parts, L.H. Side

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7867	2	Screw	M8 X 25
2	14M7298	2	Flange Nut	M8
3	Z39449	1	Holder	-
4	58M7004	2	Lubrication Fitting	-
5	Z58283	2	Bushing	-
6	19M7786	1	Screw	M10 X 30
7	AZ46913	1	Pin Fastener	-
8	Z58284	1	Washer	-
9	AZ45966	1	Rocker	L.H.
9	AZ48787	1	Rocker	-
10	19M8729	2	Screw	M22 X 160
11	Z58307	1	Pin Fastener	-
12	24M7381	1	Washer	60 X 75 X 1.600 mm
13	24M7214	2	Shim	-
14	40M7048	1	Snap Ring	-
15	12M1632	1	Lock Washer	22.500 mm
16	19M8517	8	Cap Screw	M22 X 80
17	AZ45620	1	Hydraulic Cylinder	-
18	Z59976	1	Washer	-
19	Z59975	2	Ring	-
20	Z59977	1	Cover	-
21	12M7069	1	Lock Washer	16 mm
22	19M7283	1	Cap Screw	M16 X 35
23	AZ46169	1	Hydraulic Cylinder	-
24	19M7867	1	Screw	M8 X 25
25	AZ46339	1	Holder	-
26	14M7140	1	Nut	M10
27	AZ47045	1	Pin Fastener	-
28	53M7017	1	Screw	M12 X 70
29	19M7815	6	Screw	M12 X 60
30	Z53304	6	Bushing	-
31	Z12961	1	Lever	(SUB FOR Z12623)
32	Z58298	2	Shim	-
33	Z58297	1	Washer	-
34	12M7013	1	LOCK WASHER	10.200 mm
