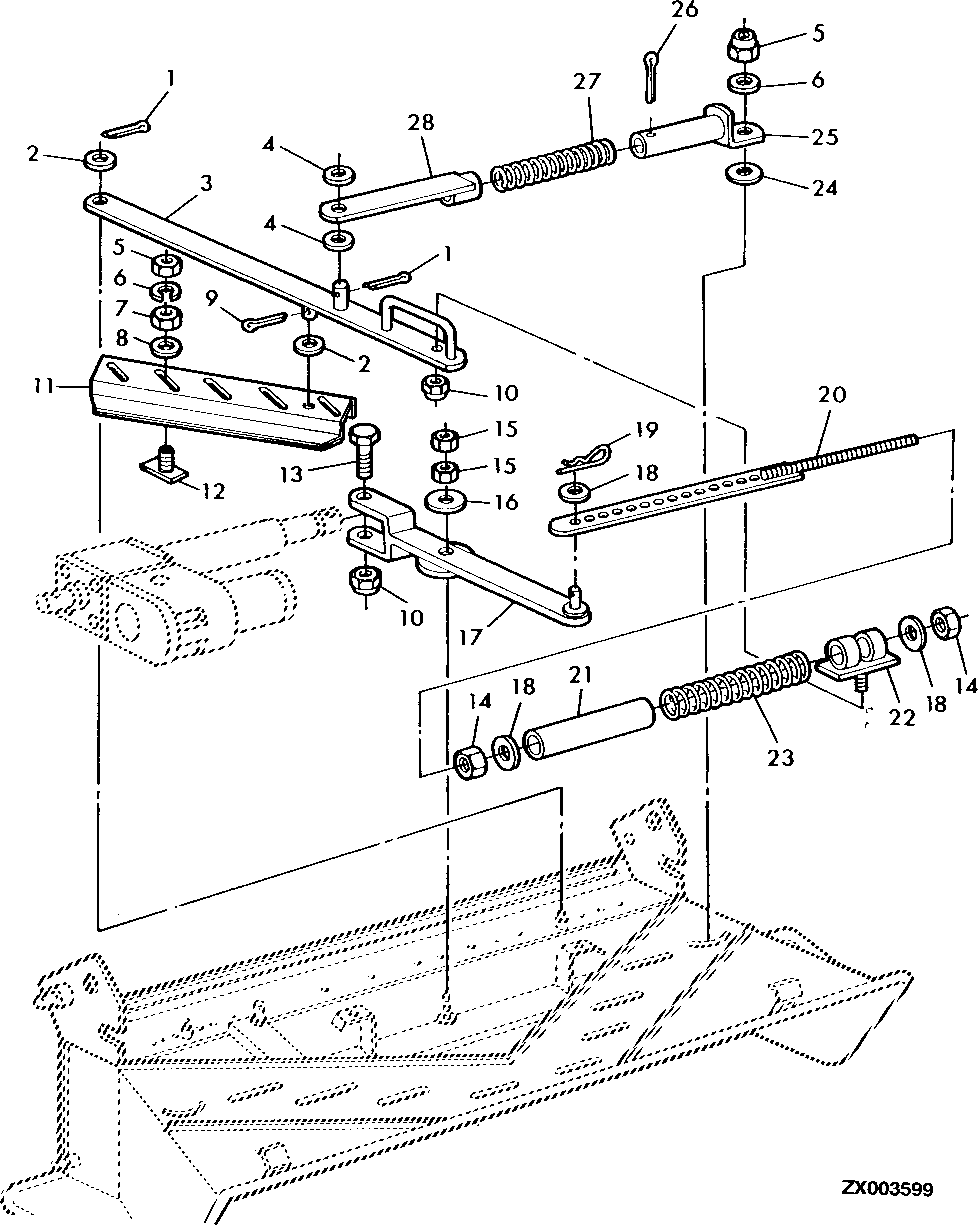

ADJUSTING DEVICE, ELECTRICALLY ADJUSTABLE STRAW DISTRIBUTOR (UP TO CHOPPER SERIAL NO.Z0PPC, Z0PPD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7021	1	Cotter Pin	4 X 25 mm
2	24M7028	1	Washer	10.500 X 20 X 2 mm
3	AZ45927	2	Lever	-
4	24M7178	1	Washer	10.500 X 30 X 2.500 mm
5	14M7166	1	Lock Nut	M8
6	12M7072	1	Lock Washer	8.400 mm
7	14M7260	1	Nut	M16
8	24M7053	1	Washer	17 X 30 X 3 mm
9	11M7012	1	Cotter Pin	3.200 X 16 mm
10	14M7168	1	Lock Nut	M12
11	AZ46788	1	Guide	R.H.
11	AZ46787	1	Guide	L.H.
12	AZ45926	10	Bolt	-
13	19M7389	1	Cap Screw	M12 X 60
14	14M3246	1	Nut	M12
15	14M7142	1	Nut	M16
16	Z57837	1	Washer	-
17	AZ45930	1	Lever	-
18	24M7047	1	Washer	13 X 24 X 2.500 mm
19	Z27858	1	Cotter Pin	-
20	AZ46824	2	Adjuster	-
21	Z57836	2	Bushing	-
22	AZ45929	2	Guide	-
23	Z57838	2	Compression Spring	-
24	24M7055	1	Washer	8.400 X 16 X 1.600 mm
25	AZ46797	2	Holder	-
26	11M7017	1	Cotter Pin	3.200 X 32 mm
27	Z57839	2	Compression Spring	-
28	AZ45928	2	Tie Bar	-

ADJUSTING DEVICE, ELECTRICALLY ADJUSTABLE STRAW DISTRIBUTOR (UP TO CHOPPER SERIAL NO.Z0PPC, Z0PPD)
