Открытый узел

CHOPPER DRIVE GUARDS

CHOPPER DRIVE GUARDS

CHOPPER DRIVE GUARDS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

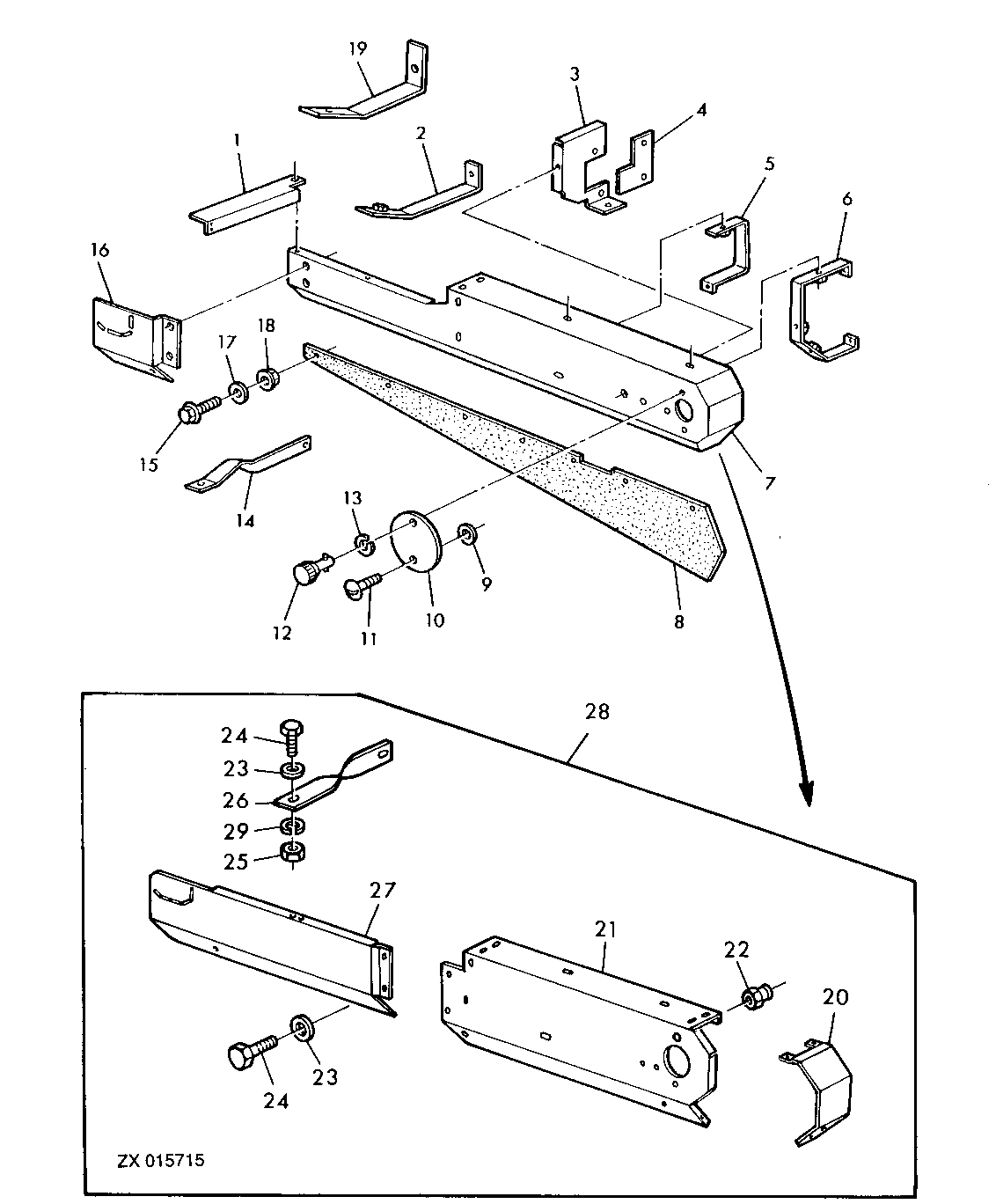

CHOPPER DRIVE GUARDS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z60684	1	Angle	-
2	AZ47242	1	Holder	(SUB FOR AZ45542)
3	Z61173	1	Guard	(SUB FOR Z61197)
3	Z67003	1	Guard	(FOR TRIPLE V-BELT)
4	Z61198	1	Reinforcement	-
5	AZ45544	1	Holder	-
6	AZ48580	1	Holder	(SUB FOR AZ47243)
7	AZ49512	1	Guard	(SUB FOR AZ47241, AZ49201)
8	Z59634	1	Guard	-
9	24M7040	1	Washer	11 X 20 X 2 mm
10	Z47766	1	Cover	-
11	21M7162	1	SCREW	M10 X 20
12	AZ21124	1	LATCH	-
13	Z31529	1	Lock Washer	-
14	Z61917	1	Brace	(SUB FOR Z60681)
15	21M7160	1	BOLT	M8 X 18
16	Z60964	1	Guard	-
17	24M7036	1	Washer	9 X 16 X 1.600 mm
18	14M7298	1	Flange Nut	M8
19	Z60680	1	Holder	-
20	Z66904	1	Guard	-
21	Z66903	1	Guard	-
22	Z51801	3	Nut	-
23	24M7055	4	Washer	8.400 X 16 X 1.600 mm
24	19M7162	3	Cap Screw	M8 X 16
25	14M7029	1	Nut	M8
26	Z66904	1	Guard	-
27	Z66902	1	Guard	-
28	AZ53168	1	Guard	-
29	12M7008	1	LOCK WASHER	8 mm
