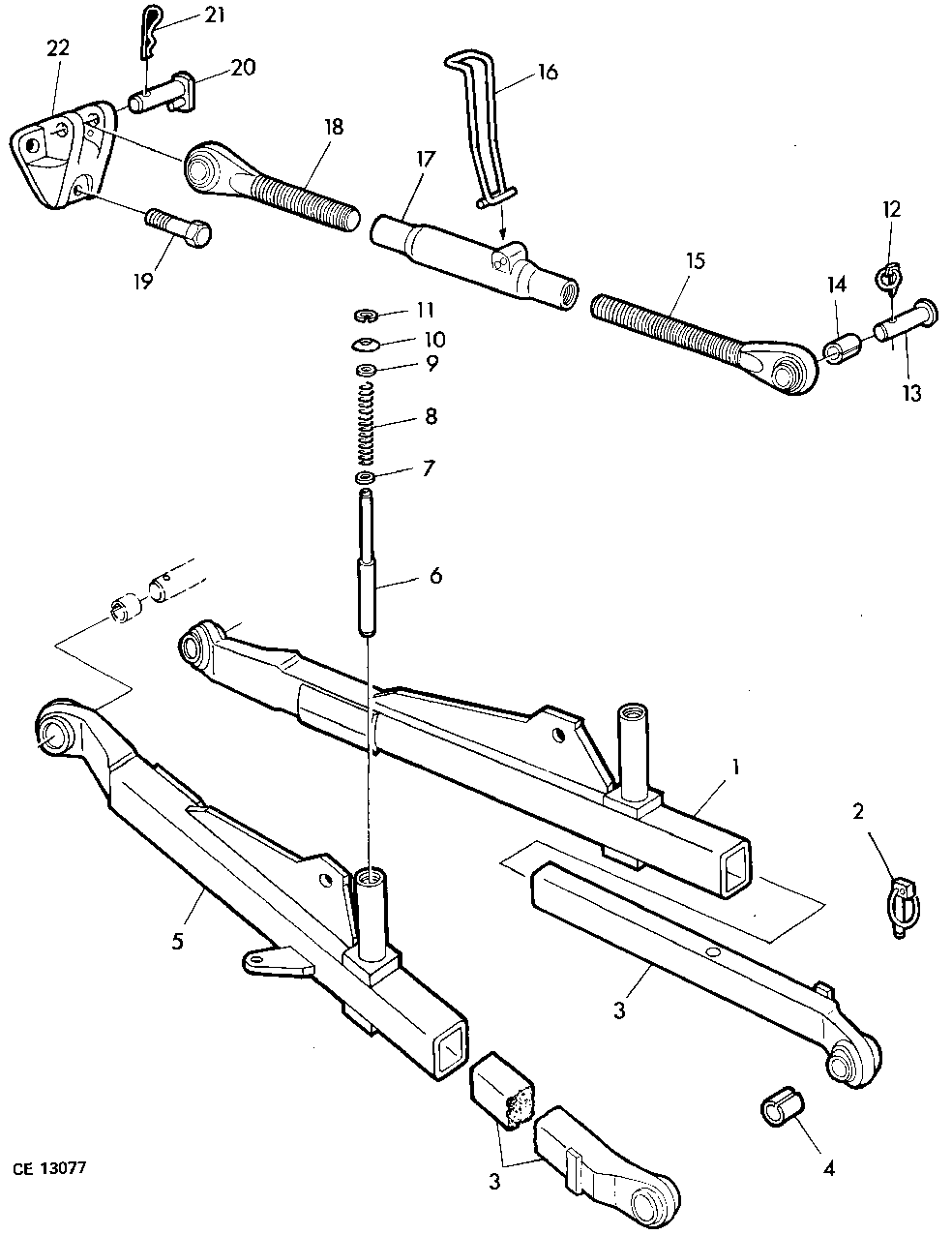

TELESCOPING DRAFT LINKS AND CENTER LINK [03C13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL26679	1	Draft Link	FRONT RH
2	AR62149	2	Quick Lock Pin	-
3	AL24137	2	Link End	REAR
4	T25767	2	BUSHING	(A) REAR
5	AL26678	1	Draft Link	FRONT LH
6	F2693R	2	PIN	-
7	D2865R	2	WASHER	-
8	F2695R	2	Extension Spring	-
9	T18716	2	WASHER	-
10	B2477R	2	SPRING WASHER	-
11	F2208R	2	SNAP RING	-
12	B11182	1	QUICK LOCK PIN	-
13	R44917	1	PIN	(A) REAR
13	R44918	1	PIN	(B) REAR
14	L11292	1	BUSHING	(A)
15	AL39171	1	CENTER LINK END	REAR 1-1/8" (SUB FOR AL18136)
16	T27136	1	HANDLE	-
17	AL18135	1	LINK BODY	-
18	AL39172	1	CENTER LINK END	FRONT 1-1/8" (SUB FOR AT23759)
19	19H1708	3	CAP SCREW	5/8"X1-3/4"
20	AT21912	1	PIN	-
21	A3581R	1	Spring Locking Pin	-
22	T21685	1	BRACKET	-

TELESCOPING DRAFT LINKS AND CENTER LINK [03C13]

Нет текстового описания
