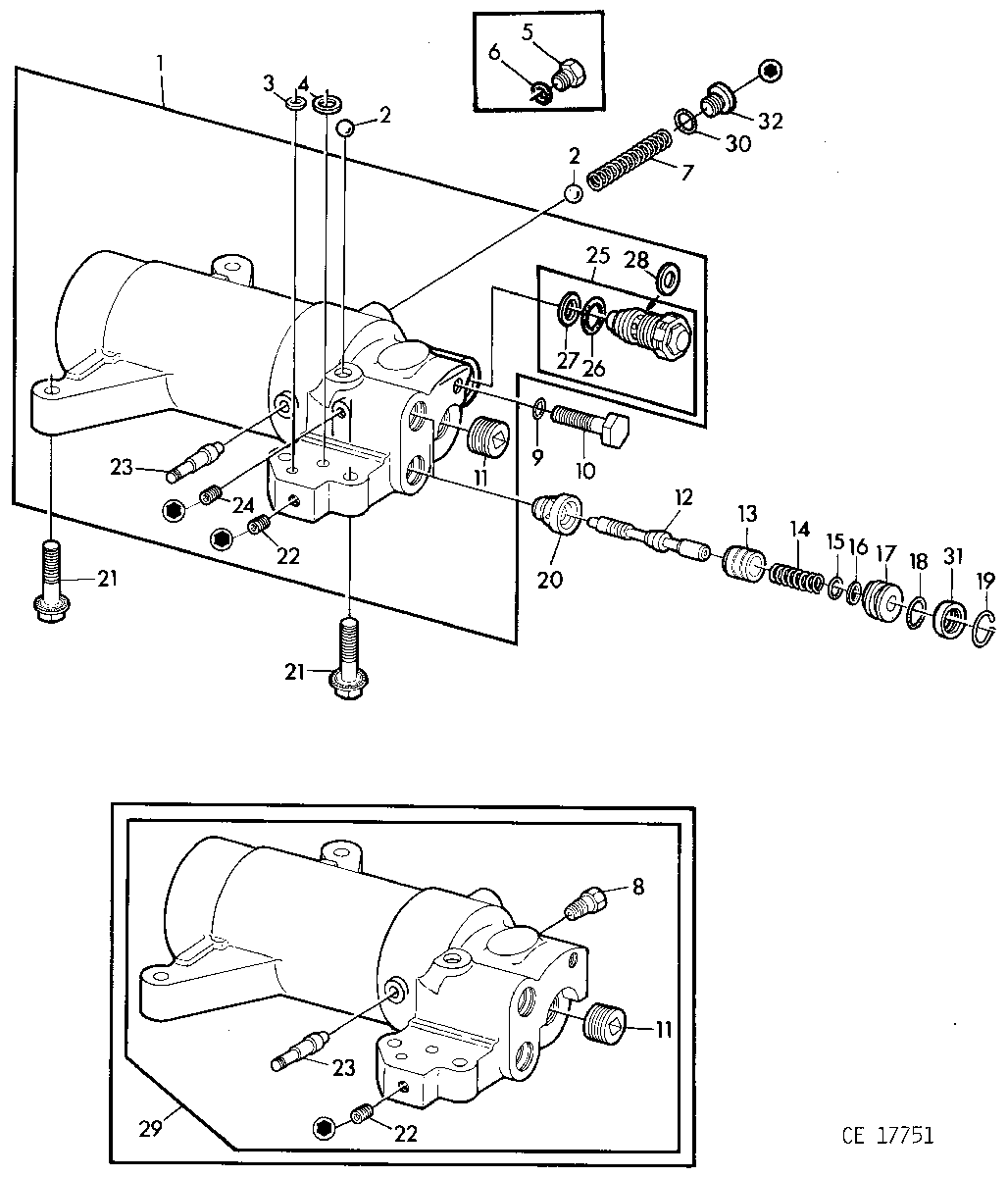

ROCKSHAFT CYLINDER AND VALVE HOUSING [03B11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE16981	1	HOUSING	(SUB FOR AL28230, AL38082)
2	D2361R	2	Ball	1/2"
3	L34383	1	Sealing Ring	-
4	L34382	1	WASHER	-
5	T22867	1	Drain Plug	-
6	R26375	1	O-Ring	-
7	F3322R	1	SPRING	-
8	AT21781	1	VALVE	(FOR AL28230)
9	R26286	1	O-Ring	-
10	19H1765	1	Cap Screw	3/8"X1-3/4"
11	15H562	1	Pipe Plug	-
12	R54969	2	VALVE SPOOL	-
13	T24540	2	SLEEVE	-
14	R49648	2	SPRING	-
15	R10093	2	O-Ring	-
15	L55203	2	O-RING	-
16	R31136	2	BACK-UP RING	-
16	L56957	2	BACK-UP RING	-
17	L34381	2	PLUG	(ORD L42314, L55202, L55203, L55204, L56957)
17	L42314	2	PLUG	-
18	L55204	2	O-RING	(SUB FOR R65548)
19	M3265T	2	SNAP RING	-
20	T28538	2	VALVE SEAT INSERT	-
21	R48593	4	CAP SCREW	-
22	15H559	1	Pipe Plug	1/4"
23	T22469	1	PIN	-
24	15H558	1	Pipe Plug	-
25	AR102477	1	Relief Valve	(FOR AL38082)
26	T77072	1	O-Ring	-
27	T75972	1	Back-Up Ring	-
28	W19897	1	Shim	-
28	W19898	1	Shim	-
28	W20088	1	Washer	-
29	AL28230	1	Case	(ORD DE16981)
30	L41383	1	Ring	-
31	L55202	2	Back-Up Ring	-
32	L41384	1	Pipe Plug	-
