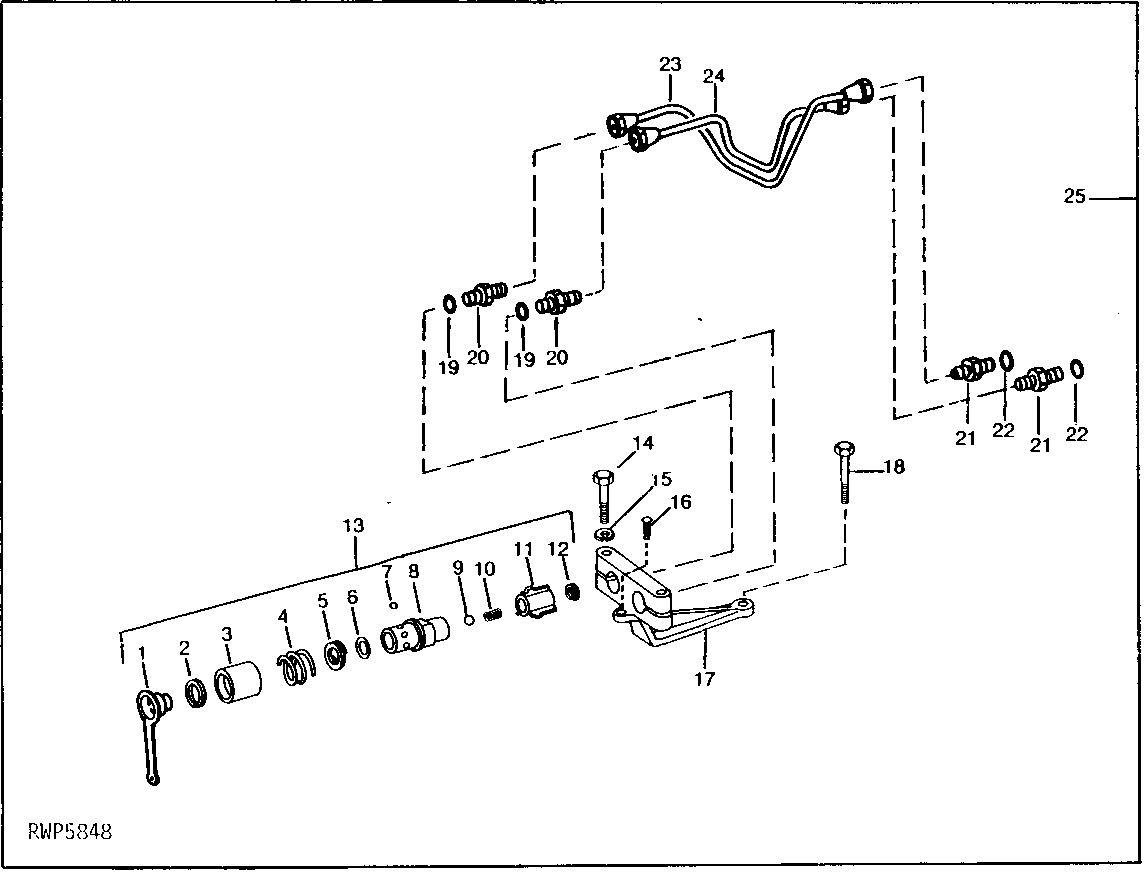

SINGLE SELECTIVE CONTROL VALVE COUPLER [02D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R32419	2	COVER	(SUB R80324)
2	R32356	2	SNAP RING	-
3	R32355	2	SLEEVE	-
4	R32354	2	SPRING	-
5	R26485	2	BACK-UP RING	-
6	R495R	2	O-Ring	-
7	400R	12	Ball	6MM (1/4")
8	R32353	2	SOCKET OUTLET	(SUB RE15361)
9	D2361R	2	Ball	13MM (1/2")
10	R28084	2	SPRING	-
11	R28085	2	GUIDE	(SUB RE15361)
12	R59633	2	WEAR RING	-
13	AR47331	1	HYDR.QUICK COUPLER SOCKET	(SUB RE15361)
14	19H1765	2	Cap Screw	3/8" X 1-3/4"
15	12H304	2	Lock Washer	3/8"
16	T22244	1	GROOVE PIN	-
17	T22243	1	BRACKET	-
18	19H1831	2	Cap Screw	1/2" X 2"
19	R26375	2	O-Ring	-
20	R27237	2	Fitting	-
21	R27237	2	Fitting	-
22	R26375	2	O-Ring	-
23	AT22169	1	OIL LINE	UPPER R.H.
24	AT22170	1	OIL LINE	LOWER R.H.
25	AR66361	1	HYD. QUICK-CONNECT COUPLER	(WITH DOUBLE ACTING CYLINDER) (ORDER COMPONENT PARTS)

SINGLE SELECTIVE CONTROL VALVE COUPLER [02D20]

Нет текстового описания
