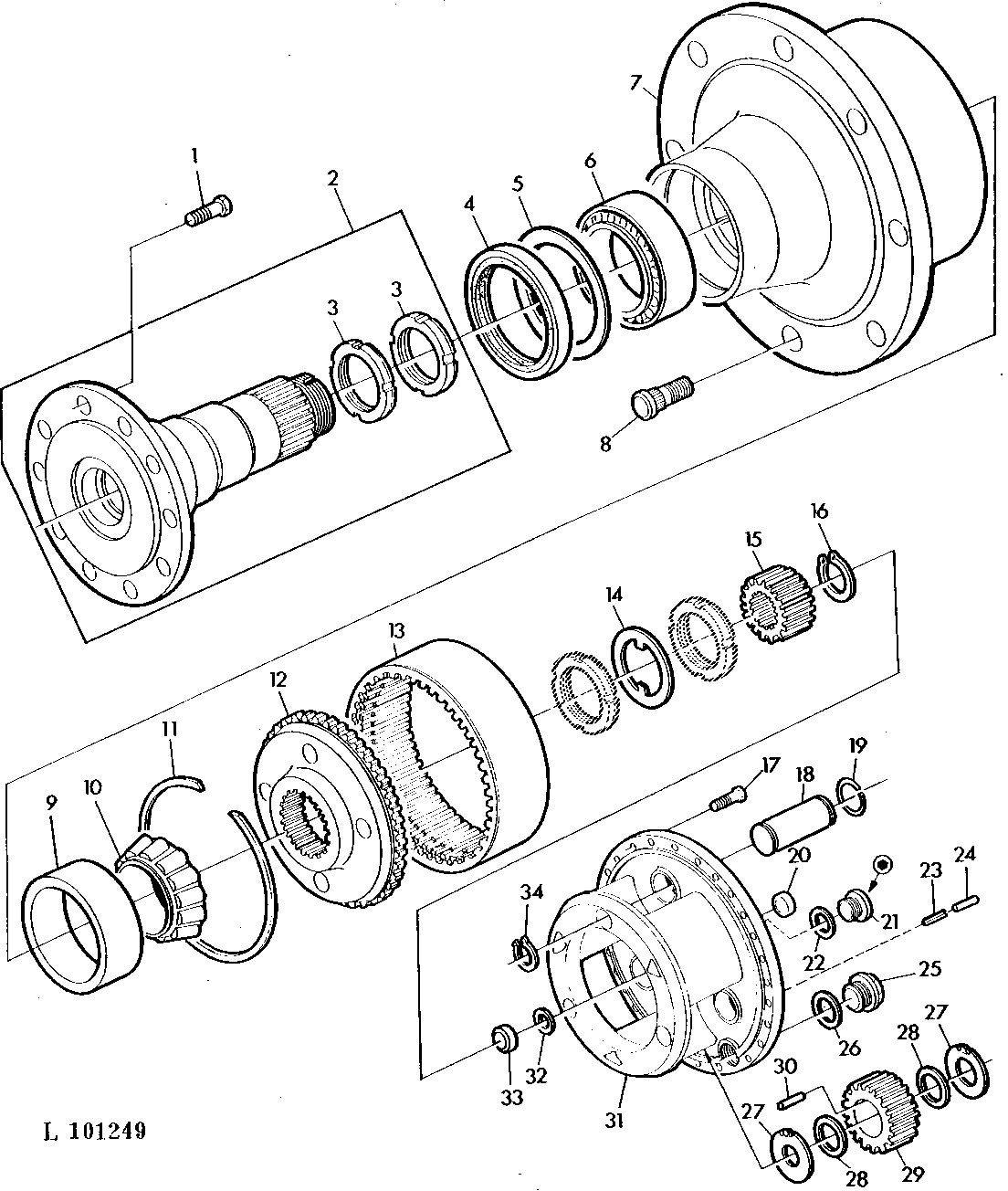

HUB CARRIER AND PLANETARY DRIVE (MECHANICAL FRONT WHEEL DRIVE) [01K09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7872	24	Cap Screw	M12 X 25
2	AL33349	2	Axle	-
3	L35612	4	Nut	-
4	AL32888	2	Seal	-
5	L35616	2	Washer	-
6	JD10148	2	Tapered Roller Bearing	-
7	L35617	2	Hub	-
8	L35619	16	WHEEL BOLT	-
9	JD9121	2	Bearing Cup	-
10	JD9058	2	Bearing Cone	-
11	40M7079	2	Snap Ring	170X2.5MM
12	L35598	2	Gear	Z=72
13	L35599	2	Gear	Z=72
14	L35613	2	Plate	-
15	L35597	2	Gear	Z=18
16	40M7078	2	Snap Ring	28X1.5MM
17	19M7513	54	Cap Screw	M8 X 30
18	L35587	6	Groove Pin	-
19	40M7075	6	SNAP RING	22MM
20	30M7004	2	Plug	-
21	15M7025	2	Drain Plug	18X1.5MM
22	51M4240	2	Sealing Ring	-
23	34M7110	8	Spring Pin	8 X 26 MM
24	34M7102	8	Spring Pin	5 X 26 MM
25	L35596	2	Drain Plug	24X1.5MM
26	51M7018	2	Sealing Ring	-
27	L35591	12	Thrust Washer	-
28	L35590	12	Washer	-
29	L35588	6	Pinion	Z=26
30	L35589	132	Needle Roller	-
31	L35586	2	Planet Pinion Carrier	-
32	L35595	1	Shim	0.300 MM (0.012")
32	L35594	1	Shim	0.500 MM (0.020")
32	L35593	2	Washer	10 X 19 X 1 MM (0.394" X 0.748" X 0.039")
33	L35592	2	Dowel Pin	-
34	40M7076	6	Snap Ring	24X1.2MM

HUB CARRIER AND PLANETARY DRIVE (MECHANICAL FRONT WHEEL DRIVE) [01K09]
