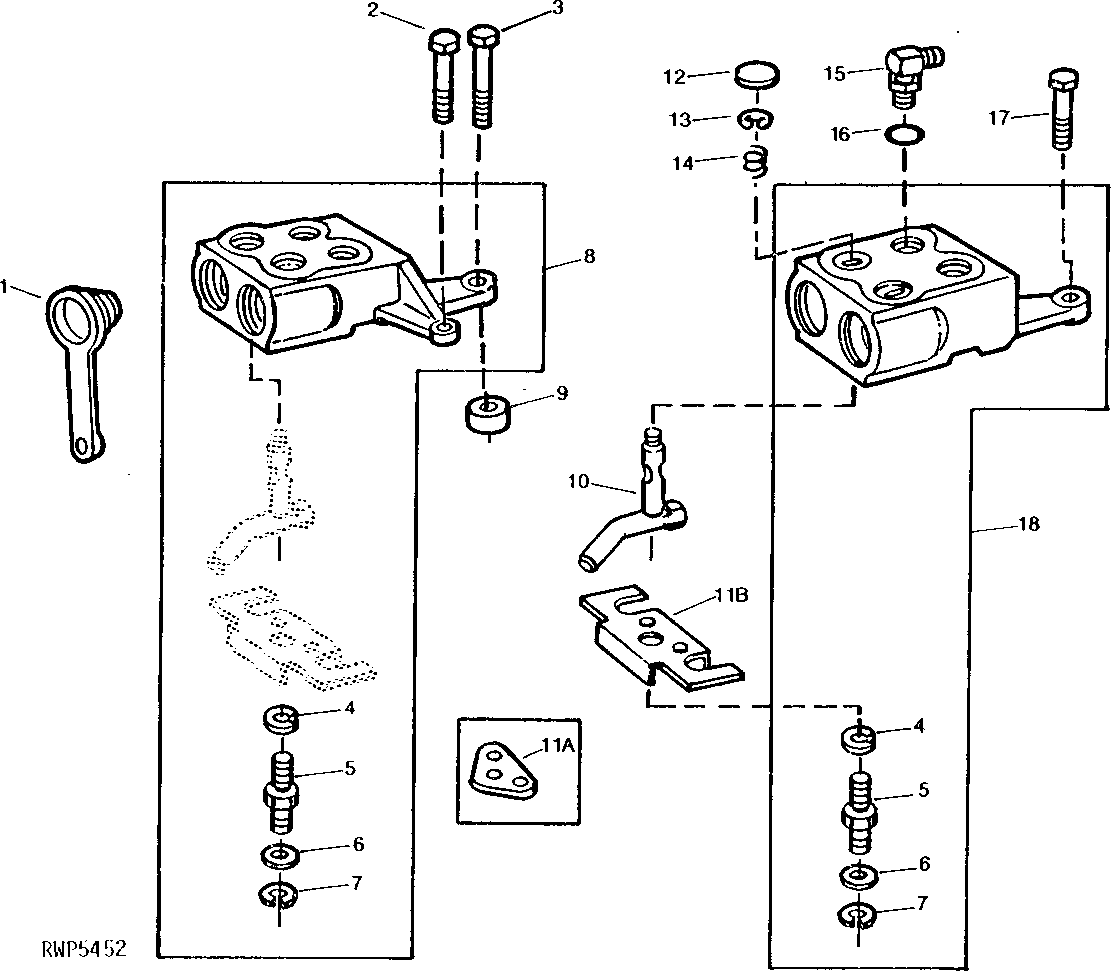

BREAKAWAY COUPLER AND OPERATING LEVER [02D14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R32419	2	COVER	(SUB R80324)
2	19H1831	1	Cap Screw	(A) 1/2" X 2"
3	19H1974	1	Cap Screw	(A) 1/2" X 2-3/4"
4	12H303	1	Lock Washer	5/16"
5	R49191	1	STUD	-
6	24H1286	1	Washer	9/32" X 1/2" X 1/16"
7	R72654	1	Snap Ring	(SUB FOR R27507)
8	AR52622	1	COUPLING	(A) (MARKED R39110) (SUB R39110, R49191, R72654, 12H303 AND 24H1286)
9	N10065	1	Bushing	-
10	AR82576	2	LEVER	(SUB AR99100)
12	30H15	2	PLUG	1-1/8"
13	R72653	2	Snap Ring	(SUB FOR M2396T)
14	R31890	2	Spring	-
15	AT32332	2	Elbow Fitting	90°
16	R26375	2	O-Ring	-
17	19H1831	2	Cap Screw	(B) 1/2" X 2"
18	AR52621	1	COUPLING	(B) (MARKED R39109)
..	B2982R	2	Plug	-
11A	R51285	1	PLATE	(SUB R61957)
11B	AR75958	1	CAM	(SUB R61957)
