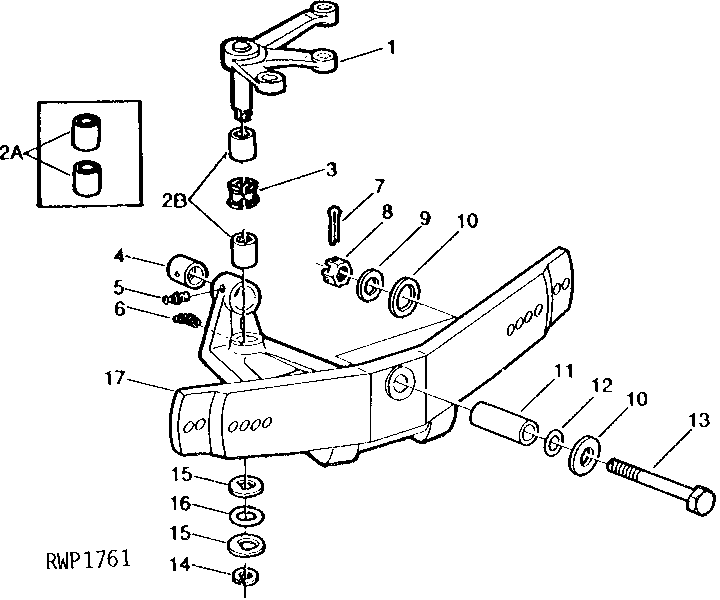

SWEPT BACK ADJUSTABLE FRONT AXLE (24" AND 28" REAR TIRES) [02E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR92944	1	LEVER	(USE WITH R70227)
1	AT19794	1	LEVER	(USE WITH T36118 OR R49854)
3	L34206	1	SPACER	(USE WITH R49854)
4	T23170	1	BUSHING	-
5	JD7798	1	Lubrication Fitting	1/8", (SUB JD7759)
6	JD7799	1	Lubrication Fitting	90°, 1/8"
7	11M7030	1	Cotter Pin	0.197" X 1.575"
8	14H1086	1	Nut	3/4"
9	T10510	1	Washer	-
10	T25921	1	SHIM	0.40MM (.016")
10	T30991	1	WASHER	1.00MM (.040")
11	T21669	1	BUSHING	-
12	T25922	2	WASHER	-
13	T25840	1	CAP SCREW	-
14	F534R	1	Snap Ring	-
15	T23229	2	WASHER	-
16	R49065	1	SHIM	0.10MM (.004")
16	R49066	1	SHIM	0.50MM (.020")
16	R49067	1	WASHER	1.00MM (.040")
16	T23228	1	SHIM	0.25MM (.010")
17	AR91808	1	FRONT AXLE	(MARKED R70227 OR T36118) (SUB FOR AT34970) (ALSO ORDER AR92944)
17	AR53862	1	AXLE	(MARKED R49854) (SUB AT34970)
2A	JD8827	2	NEEDLE BEARING	(USE WITH R70227)
2A	T23118	2	BUSHING	(USE WITH T36118)
2B	JD9911	2	NEEDLE BEARING	(ALSO ORDER L34206) (USE WITH R49854)

SWEPT BACK ADJUSTABLE FRONT AXLE (24" AND 28" REAR TIRES) [02E17]
