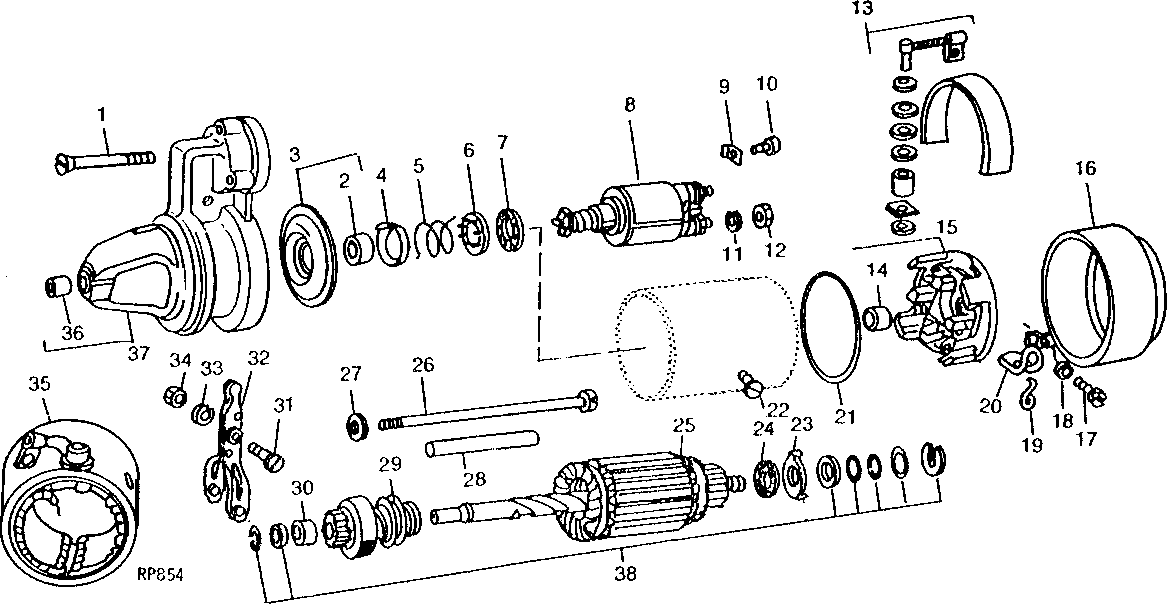

STARTING MOTOR (ROBERT BOSCH) (AR70436) [01D18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L30860	3	SCREW	-
2	L30862	1	BUSHING	-
3	AL25267	1	BEARING HOUSING W/O BEARING	-
4	L30864	1	GUIDE	-
5	L41579	1	COMPRESSION SPRING	(SUB FOR L30865)
6	L41579	1	COMPRESSION SPRING	(SUB FOR L30866)
7	L30867	1	BRAKE DISK	-
8	AL55046	1	SOLENOID	(SUB FOR AL25268)
9	L29156	1	CLAMP	(NLA)
10	21M1211	1	SCREW	M4 X 6
11	R53858	2	LOCK WASHER	-
12	14M7152	4	Nut	M10
13	AL25269	1	KIT	-
14	Z24799	1	BUSHING	-
15	AL25270	1	COMMUTATOR HOUSING	-
16	L29158	1	COVER	-
17	21M7198	4	Screw	M5 X 8
18	12M7064	4	Lock Washer	5 MM
19	L41579	4	COMPRESSION SPRING	(SUB FOR Z24810)
20	AL25271	1	CARBON BRUSH HOLDER	-
21	T27670	1	RING	(SUB FOR Z24801)
22	L29157	1	SCREW	-
23	L30868	1	THRUST WASHER	-
24	L30869	1	DISK	(ORDER TY6720) (NLA)
25	AL25274	1	ARMATURE	-
26	L29152	2	SCREW	-
27	L30863	2	WASHER	(SUB 24M7054)
28	L30861	2	PIPE	-
29	AL25275	1	DRIVE	-
30	Z24800	1	BUSHING	-
31	T27671	1	SCREW	-
32	AL25273	1	LEVER	-
33	12H303	1	Lock Washer	5/16"
34	14M7151	1	Nut	M8
35	AL25272	1	FIELD WINDING COIL	-
36	L19651	1	BUSHING	(SUB AL70854)
37	AL25266	1	HOUSING	-
38	AL23848	1	ARMATURE	KIT
..	AR70436	1	STARTER MOTOR	COMPLETE, (SUB TY6720)
..	AL70854	1	Alternator Kit	-

STARTING MOTOR (ROBERT BOSCH) (AR70436) [01D18]
