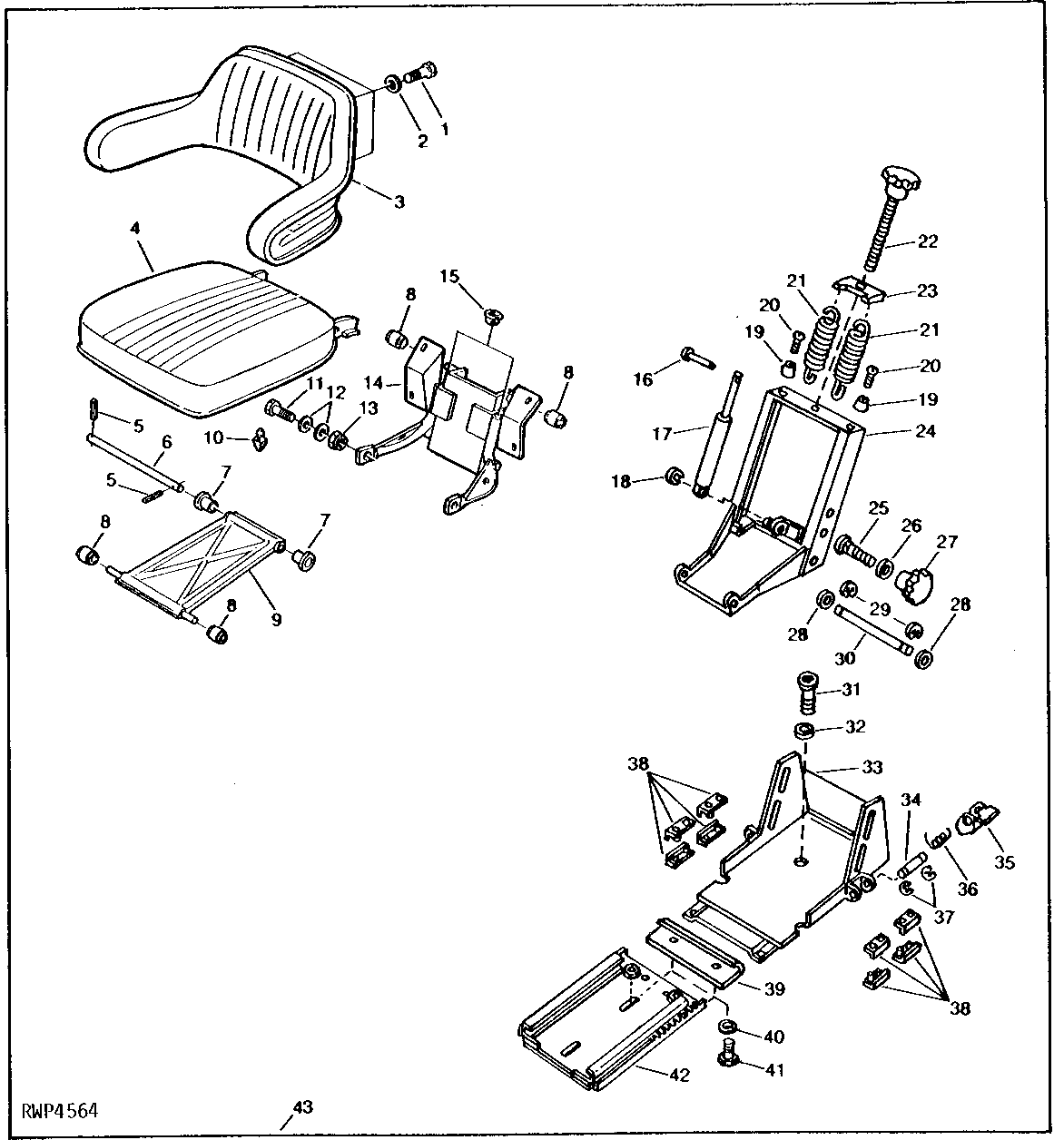

DELUXE SEAT AND SUPPORT [02G03]

DELUXE SEAT AND SUPPORT [02G03]

DELUXE SEAT AND SUPPORT [02G03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DELUXE SEAT AND SUPPORT [02G03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1813	4	CAP SCREW	5/16" X 5/8"
2	24M7055	4	Washer	8.400 X 16 X 1.600 MM
3	AL24163	1	ARMREST	-
4	AL24170	1	CUSHION	(SUB AL70202)
5	34M3851	2	SPRING PIN	4 X 24 MM
6	L29209	1	PIN FASTENER	-
7	L27167	4	Bushing	-
8	L25686	4	ROLLER	(SUB L64688)
9	AL24164	1	SEAT	-
10	L25678	1	Bumper	-
11	19H3579	2	Cap Screw	1/2" X 1-3/8"
12	24M7047	4	Washer	13 X 24 X 2.500 MM
13	T27645	2	NUT	(SUB K40014)
14	AL24169	1	PLATE	-
15	L25689	2	CAP	-
16	16M7061	1	RIVET	4 X 25 MM, (SUB FOR L28081)
17	AL24165	1	ABSORBER	-
18	L27166	1	SNAP RING	-
19	L28078	2	BUMPER	-
20	37M7016	2	SCREW	4.8 X 22MM
21	L28076	2	EXTENSION SPRING	-
22	AL23886	1	BOLT	-
23	AL64308	1	Holder	(SUB FOR L28077)
24	AL24168	1	SPRING	(SUB AL30692)
24	AL30692	1	HOUSING	-
25	03M7191	1	Bolt	M10 X 25
26	24M7149	2	WASHER	10.500 X 30 X 2.500 MM
27	L29211	2	Handle	-
28	24M7044	2	Washer	13 X 20 X 2 MM
29	40M7030	2	Snap Ring	M9
30	L29208	1	Pin Fastener	-
31	19M7695	1	Screw	M10 X 20
32	12H304	1	Lock Washer	3/8"
33	AL24167	1	ADJUSTER	HEIGHT ADJUSTMENT, (SUB AL30691)
33	AL30691	1	FRAME	-
34	L29205	1	PIN	-
35	L29204	1	PAWL	-
36	L29206	1	SPRING	-
37	40M7041	2	Snap Ring	M5
38	L29202	8	RAIL	-
38	L31729	8	RAIL	HEIGHT ADJUSTMENT
39	L29353	1	RETAINER	-
40	12H303	2	Lock Washer	5/16"
41	19H1813	2	CAP SCREW	5/16" X 5/8"
42	AL24166	1	ALIGNER	HEIGHT ADJUSTMENT (NLA)
43	AL24161	1	SEAT	(SUB AL56097 AND (2) 19H1815)
