Открытый узел

Premium SCV Kit

Premium SCV Kit

Premium SCV Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Premium SCV Kit

Нет текстового описания

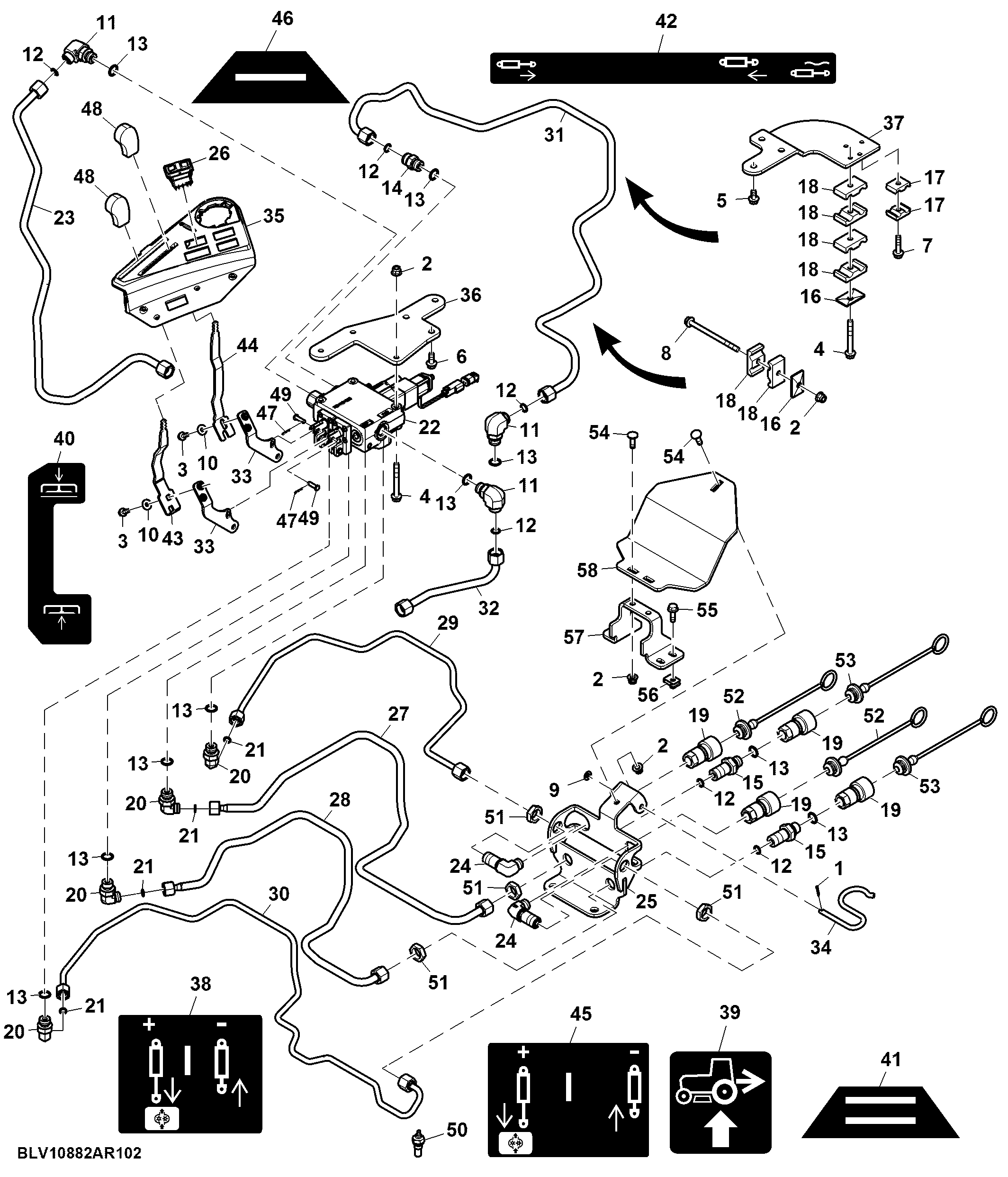

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7080	1	Cotter Pin	2.500 X 16 mm
2	14M7396	7	Lock Nut	M8
3	19M7775	2	Screw	M6 X 16
4	19M7803	4	Screw	M8 X 70
5	19M7865	3	Screw	M8 X 16
6	19M7866	3	Screw	M8 X 20
7	19M7897	1	Screw	M8 X 35
8	19M8006	1	Screw	M8 X 120
9	24M7055	1	Washer	8.400 X 16 X 1.600 mm
10	24M7139	4	Washer	6.400 X 18 X 1.600 mm
11	38H1005	1	Elbow Fitting	-
12	T77857	1	O-Ring	-
13	R26375	1	O-Ring	-
14	38H1161	1	Adapter Fitting	-
15	M135646	1	Union Fitting	-
16	H121168	2	Plate	-
17	H128515	2	Clamp	-
18	H135156	6	Clamp	-
19	LVA13231	4	Hyd. Quick-Connect Coupler	-
20	LVU27343	4	Elbow Fitting	-
21	T77613	4	O-Ring	-
22	LVA20522	1	Manual Hydraulic Valve	Components on Separete Page
23	LVA22169	1	Oil Line	-
24	LVA21187	2	Adapter	-
25	LVA22207	1	Bracket	-
26	LVA21287	1	Push Switch	-
27	LVA21671	1	Oil Line	(Dual Rear SCV, A1)
28	LVA21672	1	Oil Line	(Dual Rear SCV, B1)
29	LVA21673	1	Oil Line	(Dual Rear SCV, A2)
30	LVA21674	1	Oil Line	(Dual Rear SCV, B2)
31	LVA21675	1	Oil Line	(Dual Rear SCV, Tank)
32	LVA21803	1	Oil Line	(Loader SCV PBY to DRP)
33	LVA22798	2	Control Lever	SUB FOR LVA22560
34	LVU21627	1	Spring	-
35	LVU32481	1	Cover	-
36	LVU29143	1	Bracket	-
37	LVU29144	1	Bracket	-
38	LVU32041	1	Label	(Dual SCV Rear Top)
39	LVU29623	1	Label	(Rio)
40	LVU31865	1	Label	(Mower Deck Up/ Down)
41	LVU30692	1	Label	(Dual SCV II)
42	LVU29591	1	Label	(Dual Rear Controls)
43	LVU32513	1	Control Lever	-
44	LVU32514	1	Control Lever	-
45	LVU31866	1	Label	(Rear Couple Bottom)
46	LVU31867	1	Label	(I Symbol)
47	M112711	2	Pin	-
48	M48534	2	Knob	-
49	M72069	2	Pin Fastener	-
50	RE503883	1	Temperature Switch	-
51	T78716	4	Nut	-
52	W42416	2	Plug	-
53	W42420	2	Plug	-
54	03M7185	3	Bolt	M8 X 25
55	19M7867	4	Screw	M8 X 25
56	M84971	2	Nut	-
57	LVU32095	1	Guard	-
58	LVU32103	1	Guard	-
