Открытый узел

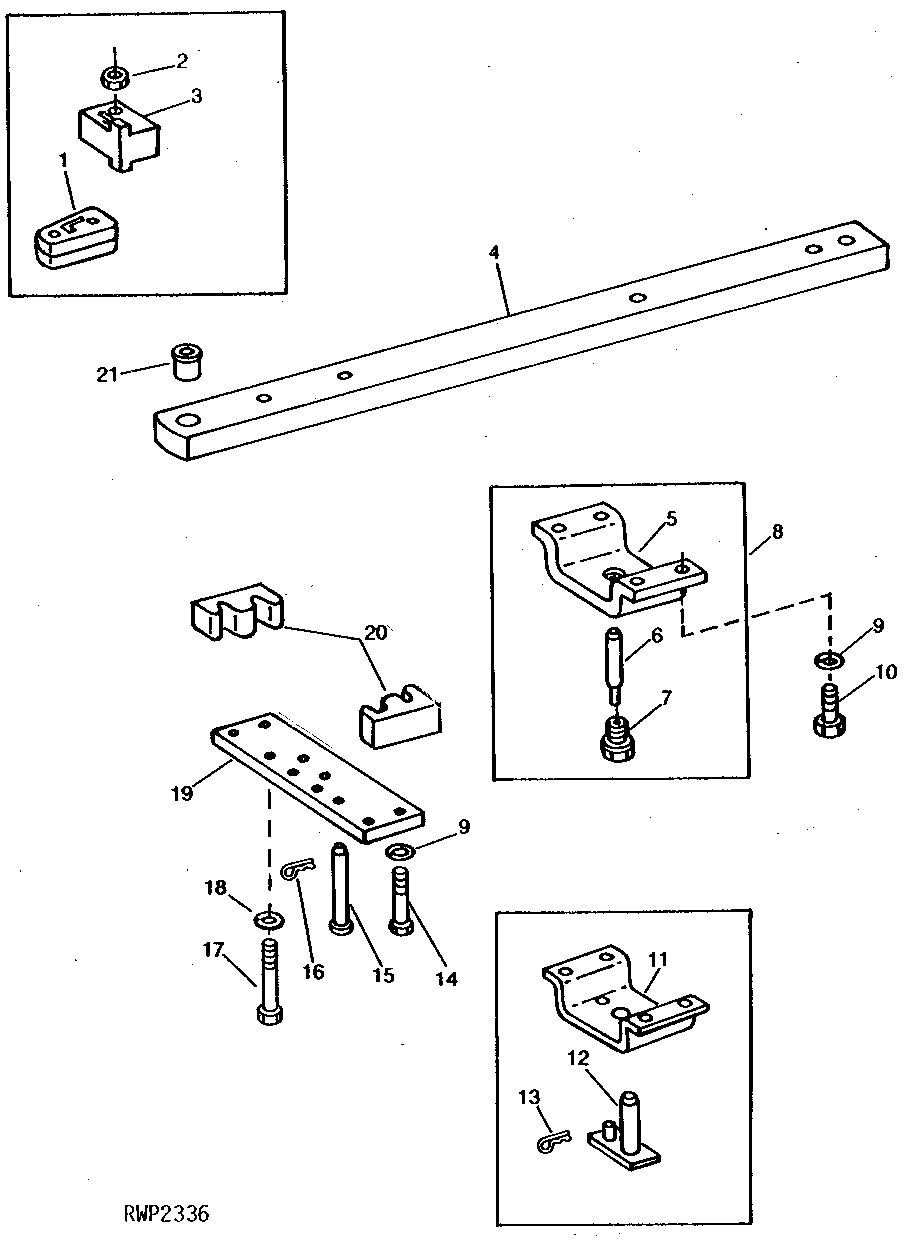

SWINGING DRAWBAR ASSEMBLY [03D13]

SWINGING DRAWBAR ASSEMBLY [03D13]

SWINGING DRAWBAR ASSEMBLY [03D13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SWINGING DRAWBAR ASSEMBLY [03D13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T21913	2	SPACER	(USE WITH 2" WIDE DRAWBAR)
2	14H1040	2	Nut	(A) 1/2"
3	T30099	2	BUSHING	(A)
4	T25304	1	DRAWBAR	(A) (C) (SUB R61126)
4	R61126	1	DRAWBAR	(A) (C)
4	T27969	1	DRAWBAR	(B) (SUB L29020 AND (2) L29023)
4	L29020	1	DRAWBAR	(B)
4	T21667	1	DRAWBAR	(C) (SUB R61126 AND (2) L29023)
5	AL27203	1	SUPPORT	-
6	L32016	1	PIN	-
7	L31849	1	ADAPTER	-
8	AR101210	1	KIT	DRAWBAR FRONT SUPPORT
9	12H301	8	Lock Washer	1/2"
10	19H1815	4	Cap Screw	1/2" X 1-1/4"
11	T21672	1	SUPPORT	(SUB AR101210)
12	AT19850	1	PIN FASTENER	(SUB AR101210)
13	T22848	1	SPRING LOCKING PIN	-
14	19H1820	4	Cap Screw	1/2" X 3"
15	L29022	2	PIN	(B) (C) (SUB FOR T32016)
16	A3581R	2	Spring Locking Pin	(B) (C)
17	19H3550	2	Cap Screw	(A) 1/2" X 4"
18	12H301	2	Lock Washer	(A) 1/2"
19	T21677	1	SUPPORT	-
20	L29023	2	SPACER	(USE WITH 2-1/2" WIDE DRAWBAR)
21	R70080	1	SPACER	(TO CONVERT 33 MM TO 19.8 MM)
