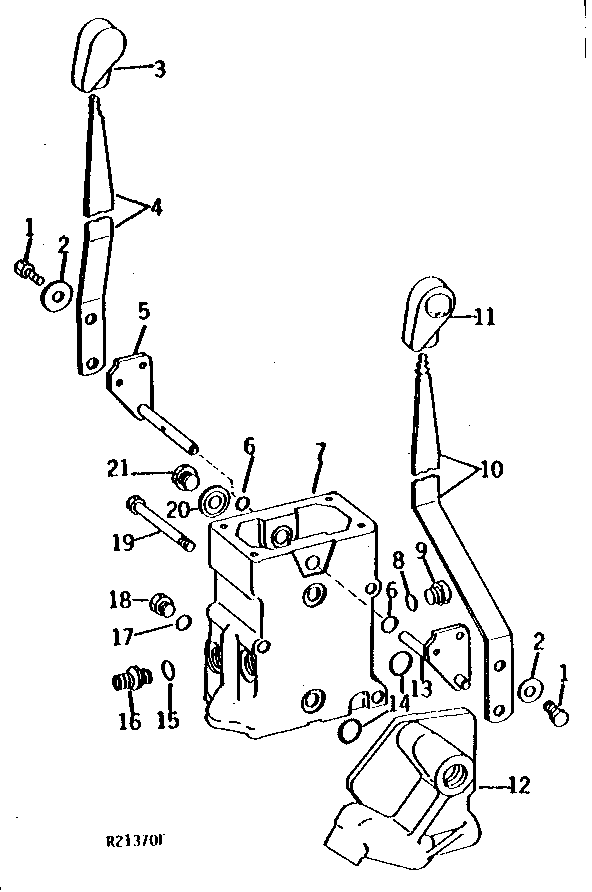

SELECTIVE CONTROL VALVE LEVERS AND ARMS [03E05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1895	1	CAP SCREW	1/2" X 3/4"
2	24H1625	1	Washer	17/32" X 1" X 0.120"
3	R62148	1	GRIP	(SUB FOR R54275)
4	T23071	1	LEVER	-
5	AR39158	1	ARM	(A)
6	R394R	1	O-Ring	(A) (SUB R65287, THIS APPLICATION)
7	AR40828	1	HOUSING	(MARKED R40599) (SUB AR83549, R65289, R27166, R41057, R59629, (2) R65501, (2) R65502, R66916 AND R74695)
7	AR83549	1	HOUSING	(MARKED R65504)
8	R26375	1	O-Ring	-
9	R39112	2	Fitting	-
10	T23069	1	LEVER	-
11	R62147	1	GRIP	(SUB FOR R54274)
12	R39289	1	COVER	-
13	AR39157	1	ARM	-
14	R26149	2	PACKING	-
15	R26375	2	O-Ring	-
16	R27237	2	Fitting	-
17	R26448	1	O-Ring	-
18	R27218	1	Fitting Plug	-
19	19H1912	3	Cap Screw	3/8" X 3-1/2"
19	19H3328	3	Cap Screw	(B) 3/8" X 6-1/2"
20	AR26697	1	Sealing Washer	(A)
21	R41155	1	Fitting Plug	-

SELECTIVE CONTROL VALVE LEVERS AND ARMS [03E05]
