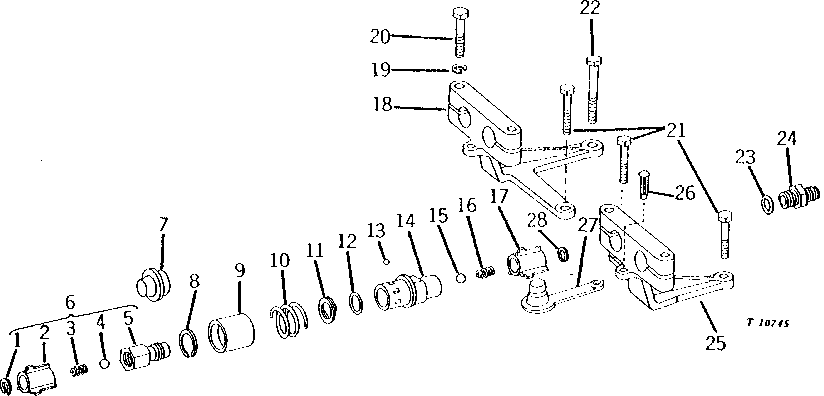

SELECTIVE CONTROL VALVE COUPLER (SINGLE AND DUAL) [03E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59633	2	WEAR RING	(SUB FOR R28204)
2	R28085	2	GUIDE	(SUB AR93819)
3	R28084	2	SPRING	-
4	D2361R	2	Ball	13 MM (1/2")
5	R27430	2	HYD. QUICK-CONNECT COUPLER	(SUB AR93819)
6	AR30210	2	HYDR.QUICK COUPLER PLUG	(SUB AR93819)
7	R28006	2	CAP	-
8	R32356	2	SNAP RING	-
9	R32355	2	SLEEVE	(SUB RE15361)
10	R32354	2	SPRING	-
11	R26485	2	BACK-UP RING	-
12	R59343	2	O-Ring	-
13	400R	12	Ball	6 MM (1/4")
14	R32353	2	SOCKET OUTLET	(SUB RE15361)
15	D2361R	2	Ball	13 MM (1/2")
16	R28084	2	SPRING	-
17	R28085	2	GUIDE	(SUB RE15361)
18	T22245	1	CLAMP	L.H. (DUAL)
19	12H304	2	Lock Washer	3/8"
20	19H1765	2	Cap Screw	3/8" X 1-3/4"
21	19H1831	3	Cap Screw	1/2" X 2"
22	19H1974	1	Cap Screw	1/2" X 2-3/4"
23	R26375	2	O-Ring	-
24	R27237	2	Fitting	-
25	T22243	1	BRACKET	R.H.
26	T22244	1	GROOVE PIN	-
27	R32419	2	COVER	(SUB R80324)
28	R59633	2	WEAR RING	(SUB FOR R28204)

SELECTIVE CONTROL VALVE COUPLER (SINGLE AND DUAL) [03E17]

Нет текстового описания
