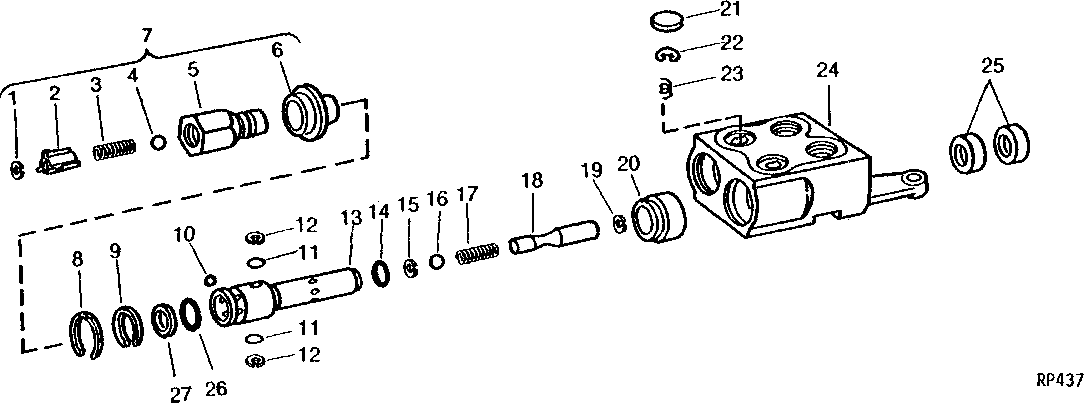

SELECTIVE CONTROL VALVE BREAKAWAY COUPLER ASSEMBLY [03E13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59633	2	WEAR RING	(SUB FOR R28204)
2	R28085	2	GUIDE	(SUB RE15361)
3	R28084	2	SPRING	-
4	D2361R	2	Ball	13 MM (1/2")
5	R27430	1	HYD. QUICK-CONNECT COUPLER	(SUB AR93819) (PRESSURE)
5	R45630	1	HYD. QUICK-CONNECT COUPLER	(SUB AR93820) (RETURN)
6	R28006	2	CAP	-
7	AR30210	1	HYDR.QUICK COUPLER PLUG	(SUB AR93819) (PRESSURE)
7	AR47643	1	BREAKAWAY COUPLER	(SUB AR93820) (RETURN)
8	R75132	2	Ring	-
9	R32356	2	SNAP RING	-
10	400R	12	Ball	6 MM (1/4")
11	A3917R	4	O-Ring	(SUB FOR R65286, THIS APPLICATION)
12	R26484	4	Back-Up Ring	-
13	R34397	2	SOCKET OUTLET	-
14	R375R	2	O-Ring	-
15	R26482	2	Ring	-
16	D2361R	2	Ball	13 MM (1/2")
17	R28084	2	SPRING	-
18	R34400	2	PLUG	-
19	R26483	2	SNAP RING	-
20	R34398	2	SLEEVE	-
21	30H15	2	PLUG	1-1/8"
22	R72653	2	Snap Ring	(SUB FOR M2396T)
23	R31890	2	Spring	-
24	AR52621	1	COUPLING	-
24	AR52622	1	COUPLING	(DUAL SELECTIVE CONTROL) (SUB R39110, R49191, R72654, 12H303 AND 24H1286)
25	R74530	8	SEAL	(SUB FOR A4730R, R495R, R65285 OR R59343, THIS APPLICATION) (SUB R79311)
26	R495R	2	O-Ring	(SUB R59343, THIS APPLICATION)
27	R26485	2	BACK-UP RING	-

SELECTIVE CONTROL VALVE BREAKAWAY COUPLER ASSEMBLY [03E13]
