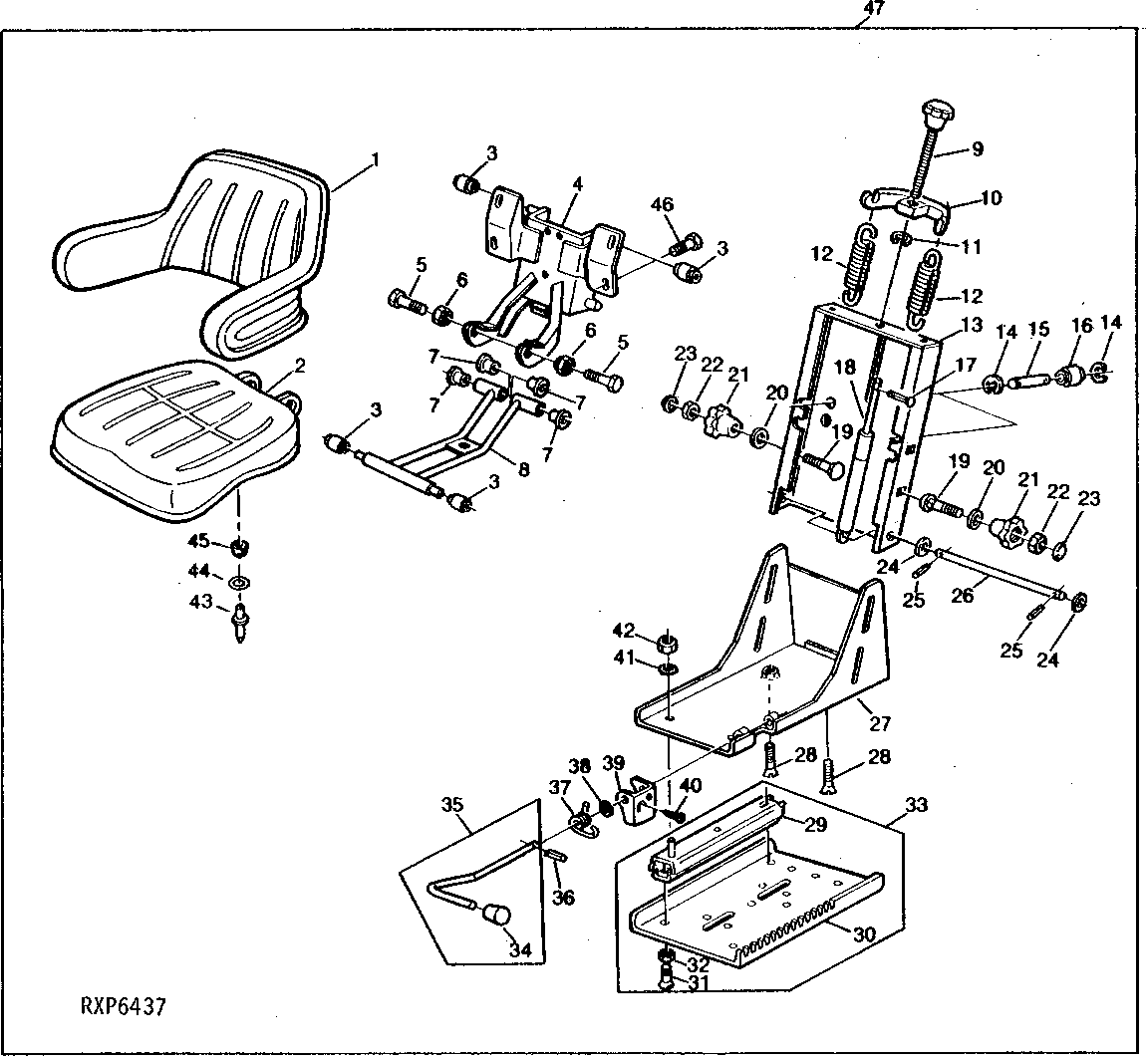

DELUXE SEAT ASSEMBLY [03I19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL39816	1	SEAT BACK	YELLOW
2	AL39823	1	SEAT	(SUB AL70202) YELLOW
3	L25686	4	ROLLER	-
4	AL39940	1	SUPPORT	(SUB AL70339)
5	19H1792	2	Cap Screw	1/2" X 1"
6	T27645	2	NUT	1/2"
7	L27167	1	Bushing	-
8	AL39941	1	Arm	-
9	AL39944	1	Knob	-
10	AL39943	1	Retainer	-
11	40M7042	1	Snap Ring	7MM
12	L35825	2	Extension Spring	(SUB FOR L61554)
13	L41591	1	SPRING ASSEMBLY	-
14	40M7041	4	Snap Ring	5MM
15	L31731	2	PIN	-
16	AL26918	2	ROLLER	-
17	16M7061	1	RIVET	4 X 25 MM
18	AL39942	1	Absorber	-
19	03M7099	2	Bolt	M10 X 45
20	24M7178	2	Washer	10.500 X 30 X 2.500 MM
21	L29211	2	Handle	-
22	L31730	2	NUT	10MM
23	L31727	2	Cover	-
24	24M7047	2	Washer	13 X 24 X 2.500 MM
25	34M3851	2	SPRING PIN	4 X 24 MM
26	L29208	1	Pin Fastener	-
27	AL33010	1	ADJUSTER	-
28	19M7297	2	Cap Screw	M8 X 12
29	AL33439	2	Rail	-
30	L36269	1	Plate	-
31	19M7924	4	Screw	M8 X 16
32	L36292	4	Nut	M8
33	AL33016	1	Adjuster	-
34	L34156	1	Knob	-
35	AL35641	1	LEVER	-
36	34M7127	1	Spring Pin	4 X 24 MM
37	L35769	1	Spring	-
38	24M7207	1	Washer	8.400 X 24 X 2 MM
39	L38377	1	Pawl	-
40	37M7079	1	Screw	6.3X13MM
41	12M7032	2	Lock Washer	M8
42	14M7273	2	Nut	M8
43	L39010	2	RIVET	-
44	24M7117	2	Washer	4.300 X 9 X 0.800 MM
45	L35768	2	Bumper	-
46	19H1813	4	CAP SCREW	5/16" X 5/8"
47	AL39913	1	SEAT	(ALSO ORDER (2) 19H1815) (SUB AL56097)
