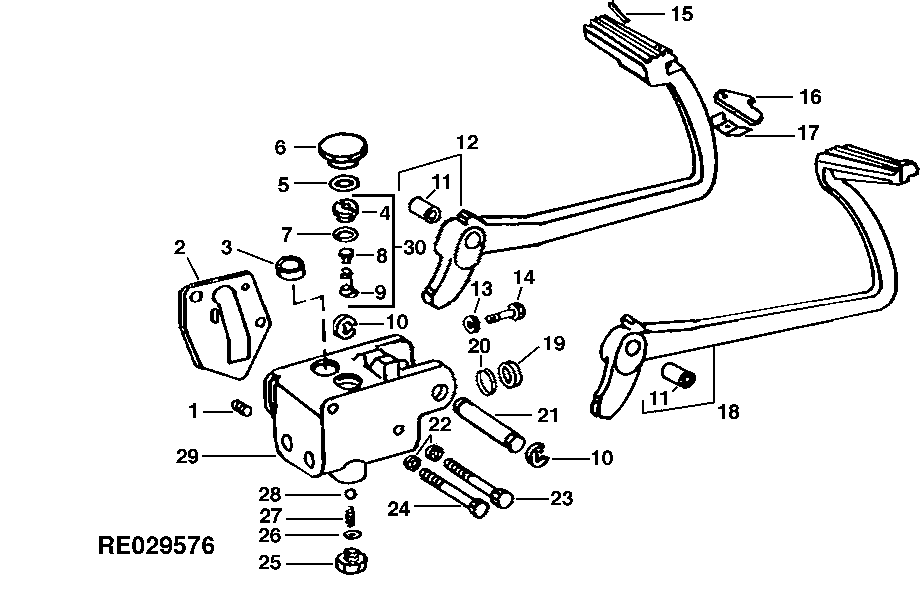

BRAKE PEDALS [02I24]

BRAKE PEDALS [02I24]

BRAKE PEDALS [02I24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BRAKE PEDALS [02I24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	15H560	1	Pipe Plug	1/16"
2	T30687	1	GASKET	(A)
2	T40169	1	GASKET	(B) (SUB R205206)
3	R35286	1	PLUG	(USE WITH R49664)
4	T21810	2	Valve	(SUB AT184434)
5	R29936	1	O-Ring	-
6	T21806	1	DRAIN PLUG	-
7	R26906	2	O-Ring	-
8	T21811	2	Pin	(SUB AT184434)
9	T21812	2	Compression Spring	(SUB AT184434)
10	F2863R	2	Snap Ring	-
11	B177R	2	Bushing	-
12	AT20247	1	PEDAL	(A) L.H. (MARKED T21809) (IF MARKED L29277 ALSO ORDER AT20246) (SUB B177R AND T21809)
12	AT20249	1	PEDAL	(B) L.H. (MARKED T22491) (SUB B177R AND T21808)
13	14H732	2	Nut	3/8"
14	19H1732	2	Cap Screw	3/8" X 1-1/4"
15	34H312	1	Spring Pin	1/4" X 1"
16	R50879	1	Arm	-
17	R50034	1	Leaf Spring	-
18	AT20246	1	PEDAL	(A) R.H. (MARKED T21808) (IF MARKED L28274, ALSO ORDER AT20247) (SUB B177R AND T21808)
18	AT20248	1	PEDAL	(B) R.H. (MARKED T22490)
19	T22101	2	Seal	SEAL, (SUB AR54929)
20	R495R	2	O-Ring	-
21	T49189	1	PIN FASTENER	(SUB FOR T21803)
22	12H301	2	Lock Washer	1/2"
23	19H1991	1	Cap Screw	(B) 1/2" X 8"
23	19H3599	2	Cap Screw	(A) 1/2" X 5-1/4"
24	19H3586	1	Cap Screw	(A) 1/2" X 4-1/4", HS, SAE 8
24	08H4460	1	Cap Screw	(B) 1/2" X 7-1/2"
25	R39112	2	Fitting	-
26	R26375	2	O-Ring	-
27	T21816	2	Compression Spring	-
28	D2361R	2	Ball	13 MM (1/2")
29	AR53493	1	HOUSING	(MARKED R49664) (INCLUDES R29936, R36636, T21806 AND 15H560)
30	AT184434	1	VALVE	(INCLUDES PISTON) (SUB FOR AT129106, AT181342 OR AT182633)
