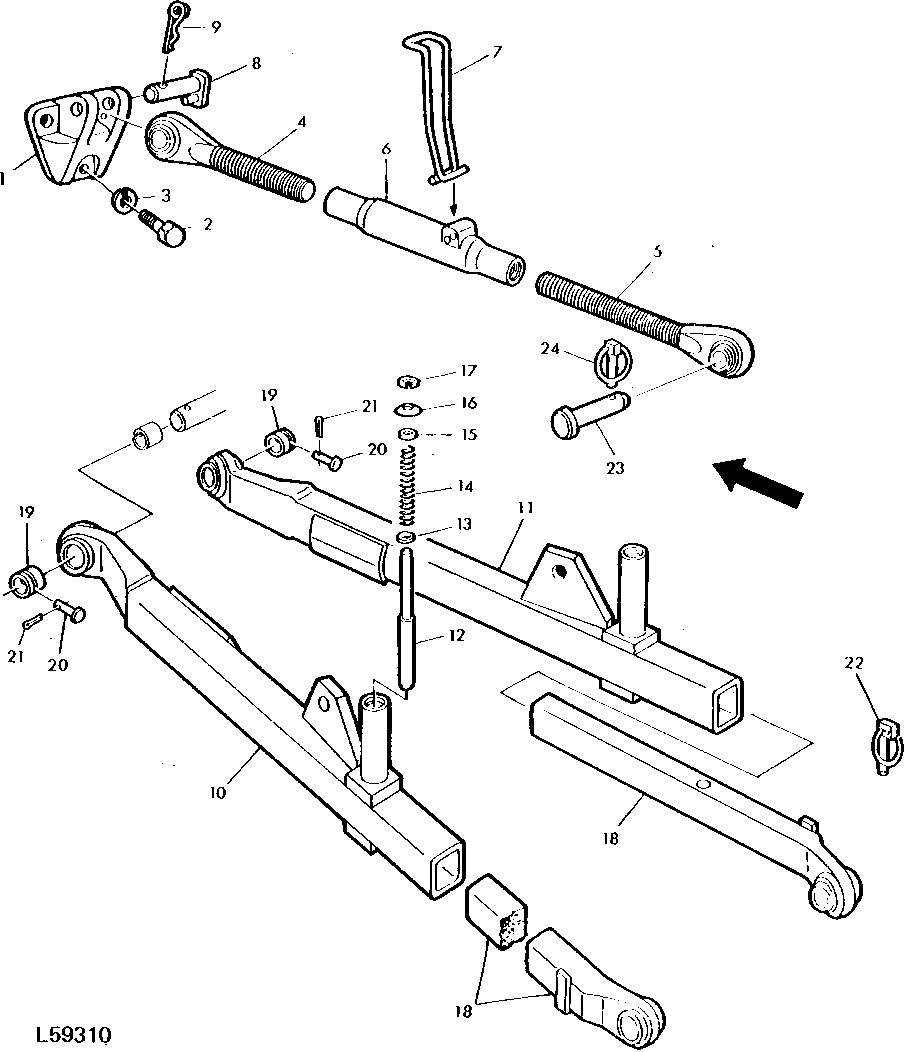

3-POINT HITCH CENTER LINK AND TELESCOPING DRAFT LINKS [03D06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T21685	1	BRACKET	-
2	19H1708	3	CAP SCREW	5/8" X 1-3/4"
3	12H294	3	Lock Washer	5/8"
4	AT23759	1	END	L.H. THREAD, (SUB AL39172)
5	AL67292	1	Link End	(SUB FOR AL39171 OR AL18136)
6	AL18135	1	LINK BODY	-
7	T27136	1	HANDLE	-
8	AL40957	1	Pin Fastener	(SUB FOR AT21912)
9	A3581R	1	Spring Locking Pin	-
10	AT28466	1	DRAFT LINK	-
11	AT28464	1	DRAFT LINK	-
12	F2693R	2	PIN	-
13	D2865R	2	WASHER	(SUB 24H1111)
14	F2695R	2	Extension Spring	-
15	T18716	2	WASHER	-
16	B2477R	2	SPRING WASHER	-
17	F2208R	2	SNAP RING	-
18	AR28570	2	DRAWBAR	-
19	R47061	2	BUSHING	-
20	R47063	2	PIN	(SUB R57619 AND 11M7015)
21	11M7082	2	Cotter Pin	2.500 X 25 MM, (USE WITH R47063)
21	11M7015	2	Cotter Pin	3.200 X 25 MM, (USE WITH R57619)
22	AR62149	2	Quick Lock Pin	-
23	R53296	1	Pin Fastener	(CATEGORY II)
24	B11182	1	QUICK LOCK PIN	(SUB M115827)
..	AT25649	1	HITCH	(TELESCOPING DRAFT LINKS) (CATEGORY II) (ORDER INDIVIDUAL COMPONENTS)

3-POINT HITCH CENTER LINK AND TELESCOPING DRAFT LINKS [03D06]
