Открытый узел

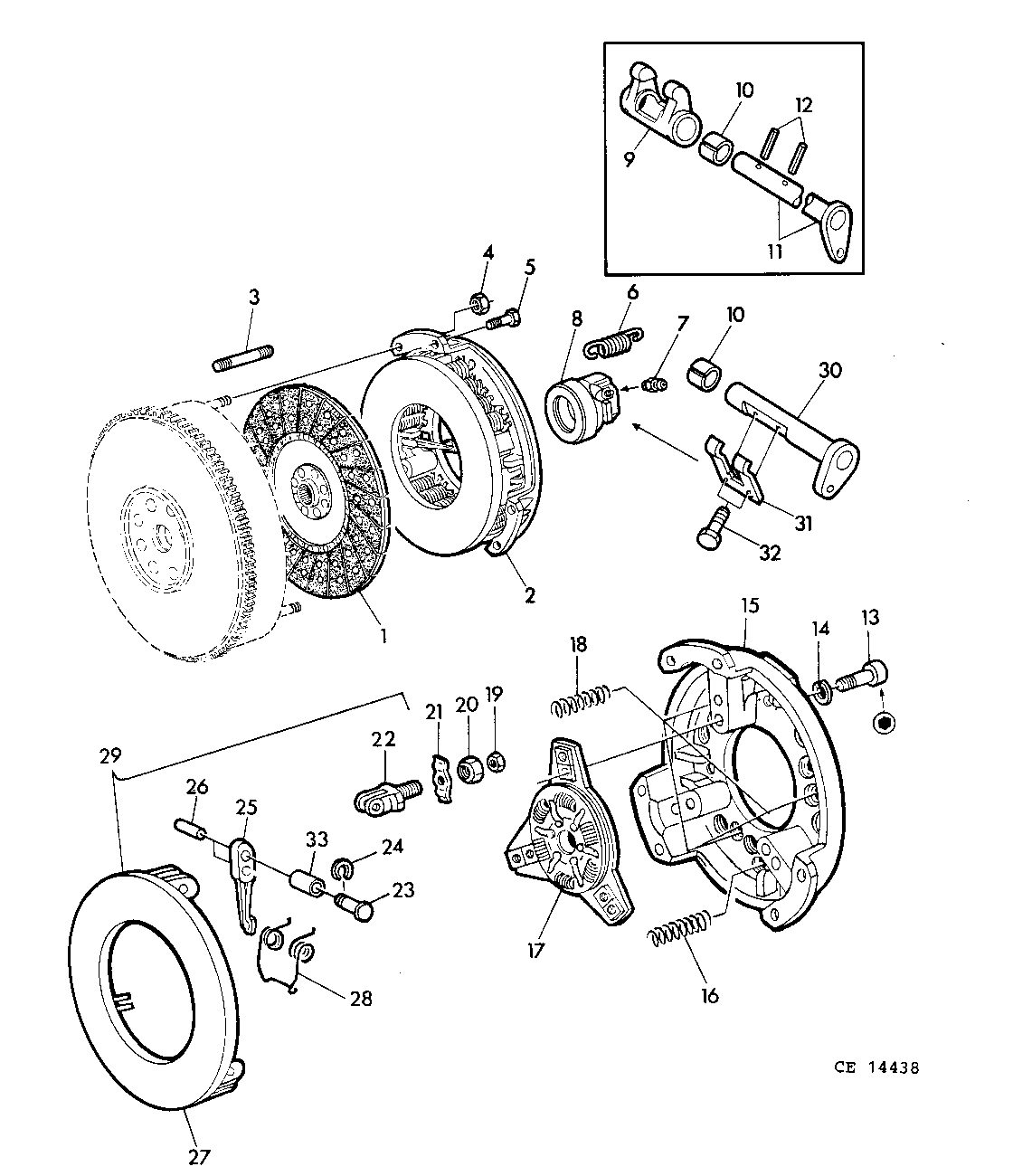

SINGLE STAGE CLUTCH [02A22]

SINGLE STAGE CLUTCH [02A22]

SINGLE STAGE CLUTCH [02A22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SINGLE STAGE CLUTCH [02A22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE14760	1	CLUTCH PLATE	(B) (SUB FOR AL23094)
1	DE13862	1	CLUTCH PLATE	(A) (SUB FOR AL23097)
2	AL23095	1	SKID PLATE	(B) ASSY,INCL KEYS 13-29
2	AL28039	1	CLUTCH PLATE	(A) ASSY,INCL KEYS 13-29 (SUB FOR AL23098)
3	T32508	2	Stud	3/8"
4	14H812	2	NUT	3/8"
5	19H2545	4	CAP SCREW	3/8"X1-3/8"
6	T21450	1	EXTENSION SPRING	-
7	JD7797	1	Lubrication Fitting	-
8	AT24699	1	BEARING	(W/ JD7797)
9	T21999	1	FORK	-
10	T21446	1	BUSHING	-
11	AT23992	1	SHAFT	(SUB FOR AT19837)
12	34H353	2	SPRING PIN	3/8"X1-3/4"
13	L26758	6	COMPRESSION SPRING	3/8"
14	12M1626	6	LOCK WASHER	-
15	L37188	1	HOUSING	(SUB FOR L26760)
16	L29231	9	COMPRESSION SPRING	-
17	AL27115	1	TORSIONAL DAMPENER	(A) (SUB FOR AL18919)
17	AL23902	1	TORSIONAL DAMPENER	(B)
18	L29230	3	COMPRESSION SPRING	-
19	L32855	3	NUT	-
19	L26755	3	NUT	1/2" (ORD L32854, L32855, L32856)
20	L26756	3	NUT	1/2" (ORD L32854, L32855, L32856)
20	L32854	3	NUT	-
21	L26757	3	CLAMP	-
22	L26763	3	CLEVIS	(ORD L32854, L32855, L32856)
22	L32856	3	YOKE	-
23	L26764	3	AXLE	-
24	40M7042	3	Snap Ring	(SUB FOR L26767)
25	AL18905	3	LEVER	(ORD (6) L26766, (3) L38063)
25	L38063	3	LEVER	-
26	L26762	3	PIN	-
27	L26761	1	CLUTCH PLATE	-
28	L26759	3	TORSION SPRING	-
29	AL18903	1	SKID PLATE	(ORD L26761, (3) L26762, (3) L26764, (6) L26766, (3) L32856, (3) L38063, (3) 40M7042)
30	AL27230	1	SHAFT	-
31	L32029	1	FORK	-
32	19H2552	2	CAP SCREW	3/8"X1-1/8"
33	L26766	6	BUSHING	-
