Открытый узел

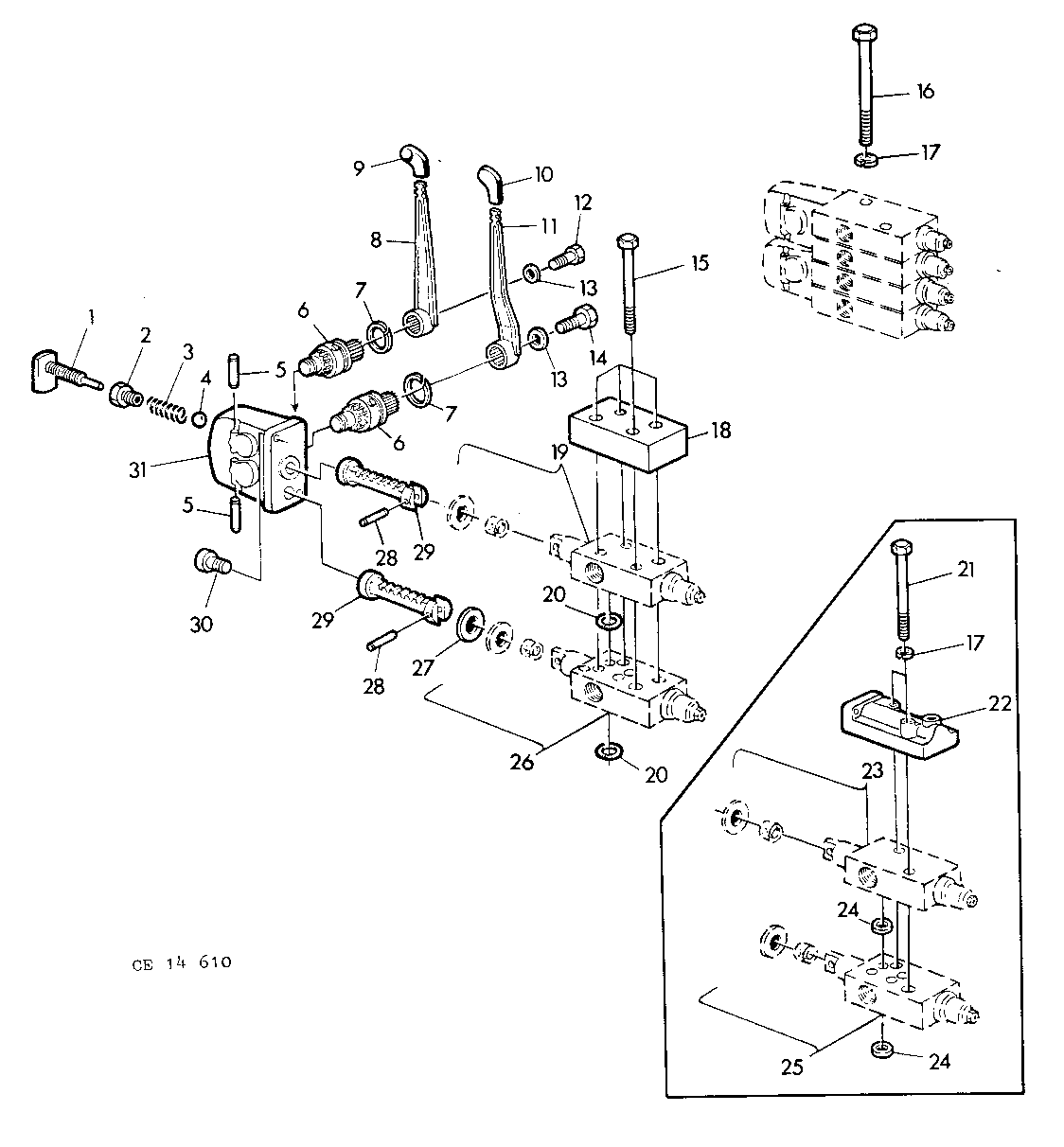

SELECTIVE CONTROL VALVE [03C19]

SELECTIVE CONTROL VALVE [03C19]

SELECTIVE CONTROL VALVE [03C19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SELECTIVE CONTROL VALVE [03C19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR61165	2	Lever	-
2	R53800	2	Screw	3/8"
3	R53801	2	Spring	-
4	N14472	2	BALL	-
5	34M7023	2	Spring Pin	3X24MM (SUB FOR 44M1056)
6	T32547	2	Drive Shaft	-
7	T32143	2	Snap Ring	-
8	AL24082	1	Lever	-
8	AL24082	1	Lever	(SUB FOR AL23140)
9	R54274	1	GRIP	-
10	R54275	1	GRIP	-
11	AL24081	1	Lever	-
11	AL24081	1	Lever	(SUB FOR AL23139)
12	19H1919	1	Cap Screw	1/4"X5/8"
13	24H1288	2	Washer	9/32"X1"X.060"
14	19H2036	1	Cap Screw	1/4"X7/8"
15	19H3354	4	CAP SCREW	5/16"X4-1/4" (SUB FOR 19H2044)
16	19H2343	4	Cap Screw	5/16"X5-1/2" (SUB FOR 19H2853)
16	19H3133	2	CAP SCREW	5/16"X5-3/4" (ORD 19H2343)
17	12H303	1	Lock Washer	5/16"
18	L34390	1	Cover	-
19	-	1	Part 22	(ORD AL34593)
20	L34378	1	O-Ring	-
21	19H2342	2	CAP SCREW	5/16"X4-1/2"
22	T32139	1	COVER	(ORD L34390)
22	L31758	1	COVER	(ORD L34390)
23	-	1	Part 27	(ORD AL34593)
24	T32137	1	SEAL	-
25	-	1	Part 29	(ORD AL34595)
26	-	1	Part 30	(ORD AL34595)
27	L17658	1	Washer	-
28	R53218	1	Needle Roller	-
29	T32132	1	Rack	-
30	19H2931	1	Screw	1/4"X5/8"
30	19M7603	1	Screw	6X20MM
31	T32140	1	COVER	(ORD W/ 34M7023)
