Открытый узел

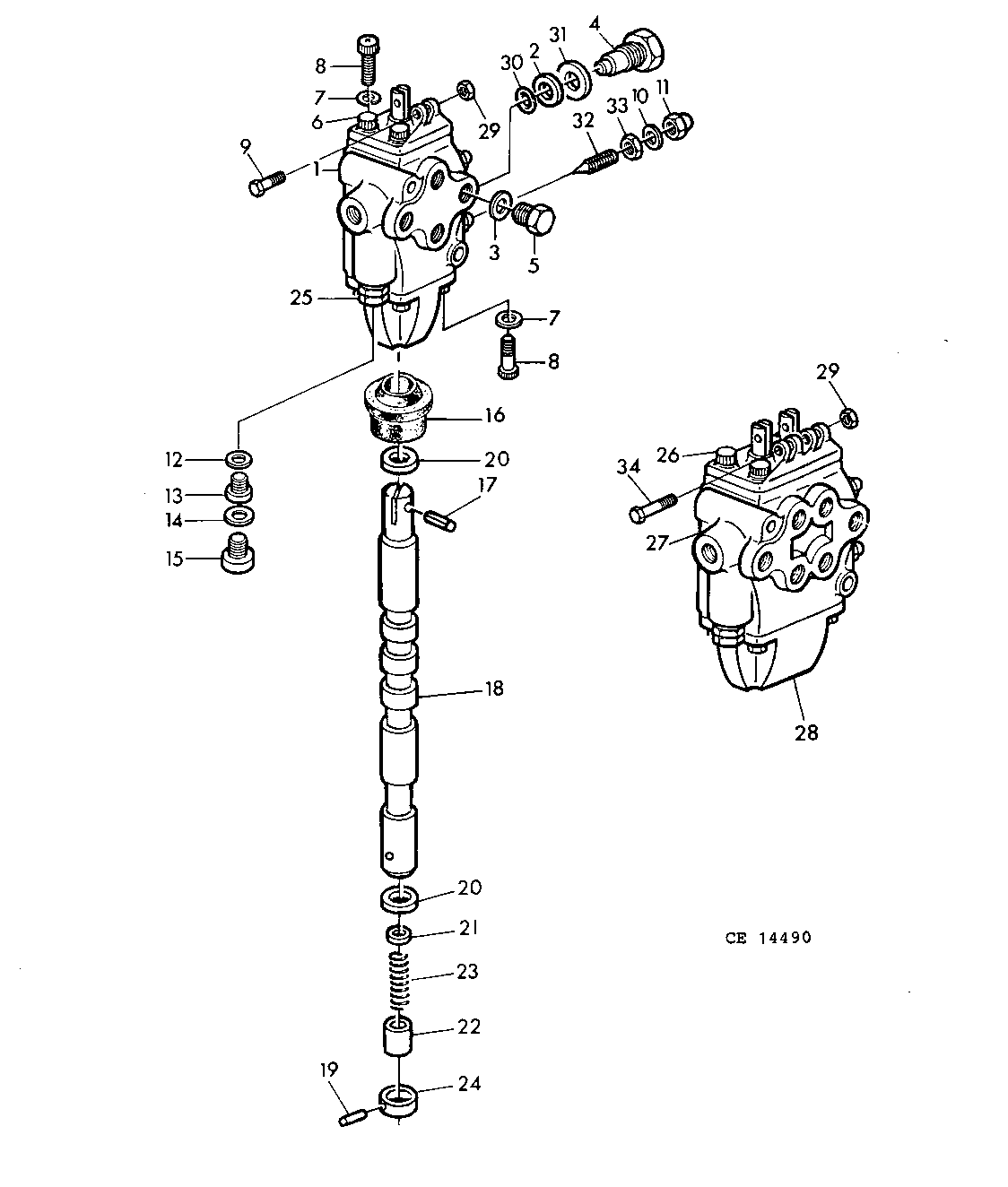

SELECTIVE CONTROL VALVE [03C09]

SELECTIVE CONTROL VALVE [03C09]

SELECTIVE CONTROL VALVE [03C09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SELECTIVE CONTROL VALVE [03C09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE14751	1	VALVE STACK	INCL KEY 18
2	CE14889	1	RING	-
3	CE13532	1	GASKET	-
4	CE13618	1	PLUG	-
5	CE13621	1	PIPE PLUG	-
6	CE14554	1	CAP	-
7	12M1624	8	LOCK WASHER	6MM
8	19M4744	8	SCREW	6X16MM
9	CE14558	1	CAP SCREW	-
10	CE14890	1	GASKET	-
11	CE14891	1	NUT	-
12	CE14888	1	GASKET	-
13	CE13625	1	FITTING PLUG	-
14	CE14878	1	GASKET	-
15	CE13631	1	PIPE PLUG	-
16	CE14553	1	SEAL	-
17	CE14551	1	SPRING PIN	-
18	-	1	Part 18	(ORD DE14751 OR DE14752)
19	CE13626	1	PIN	-
20	CE13629	2	O-RING	-
21	CE14557	1	WASHER	-
22	CE14550	1	BUSHING	-
23	CE13628	1	SPRING	-
24	CE13616	1	GUIDE	-
25	CE13624	1	CAP	-
26	CE14896	1	CAP	-
27	DE14752	1	VALVE	-
28	CE13639	1	CAP	-
29	CE14552	1	NUT	-
30	CE13620	1	O-RING	-
31	CE14555	1	WASHER	-
32	CE14893	1	CHOKE	-
33	CE14892	1	NUT	-
34	CE15111	1	SCREW	-
..	DE14750	1	VALVE STACK	ASSY,INCL KEYS 1-25,29-33
..	DE14753	1	CONTROL VALVE	(A) ASSY,INCL KEYS 2-5,7-8 10-24,26-34
