Открытый узел

HI-LO SHIFT UNIT CLUTCH [02B21]

HI-LO SHIFT UNIT CLUTCH [02B21]

HI-LO SHIFT UNIT CLUTCH [02B21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

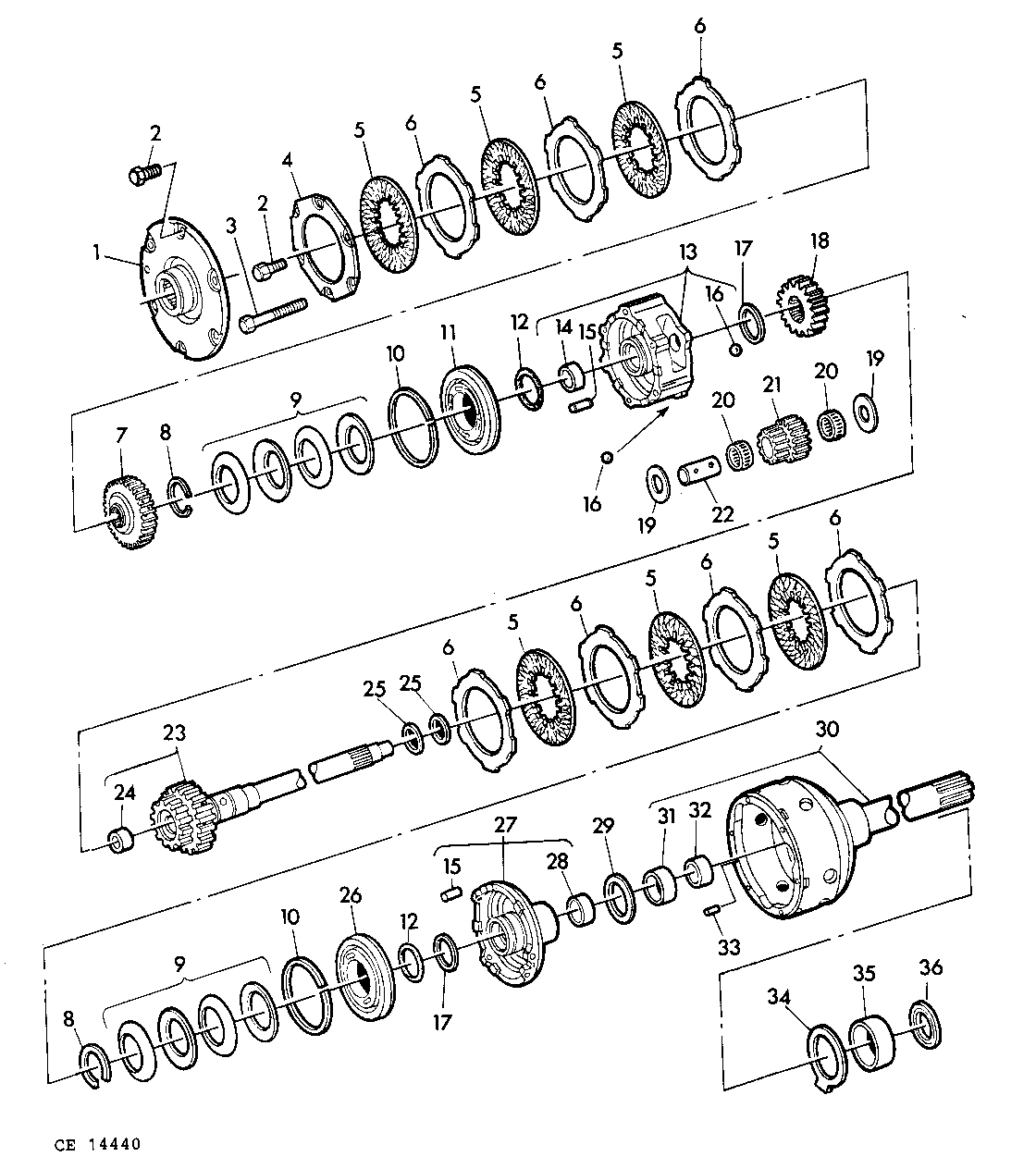

HI-LO SHIFT UNIT CLUTCH [02B21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R52379	1	COVER	-
1	R39238	1	COVER	-
2	19H1813	9	CAP SCREW	5/16"X5/8"
3	19H1897	3	Cap Screw	5/16"X3-3/4"
4	R39260	1	PLATE	-
5	AR39128	6	DISK, WITH INNER SPLINE	-
5	AR78361	4	DISK WITH INNER SPLINE	-
5	AR39128	6	DISK, WITH INNER SPLINE	-
6	R39259	7	CLUTCH PLATE	-
6	R64197	7	Clutch Plate	-
6	R39259	7	CLUTCH PLATE	-
7	R52378	1	SPLINED COUPLING	-
8	R39299	2	Snap Ring	-
9	R39282	8	DISK SPRING	-
10	R39280	2	Piston Ring	-
11	R52384	1	PISTON	-
12	R39304	2	Washer	-
13	AR85744	1	PLANET PINION CARRIER	ASSY,INCL KEYS 14-16 (SUB FOR AR56957)
14	R39247	1	BUSHING	-
15	R56457	2	DOWEL PIN	-
16	H871R	3	Ball	-
17	R65390	2	THRUST WASHER	(SUB FOR R39193)
18	R52380	1	SUN GEAR	Z=36
19	R52383	6	THRUST WASHER	-
20	JD9927	6	NEEDLE BEARING	-
21	R52381	3	PLANET PINION	-
22	R52382	3	PIN	-
23	AR61403	1	DRIVE SHAFT	(W/ R39276)
23	AR56988	1	SHAFT	(W/ R39276)
24	R39276	1	BUSHING	-
25	R26753	2	RING	-
26	R39285	1	Piston	-
27	AR56772	1	DRUM	INCL KEYS 15,28
28	R39252	1	BUSHING	-
29	R65392	1	WASHER	(SUB FOR R39281)
30	AR39115	1	SHAFT	INCL KEYS 31,32
30	AR56825	1	SHAFT	INCL KEYS 31,32
31	R39265	1	BUSHING	-
32	AR39117	1	SEAL	-
32	R34650	1	SEAL	-
33	B2641R	1	DOWEL PIN	-
34	R73701	1	WASHER	(SUB FOR R65391, T25409)
35	L29343	1	BUSHING	(SUB FOR T28804)
36	T22198	1	SEAL	-
36	AT27728	1	SEAL	-
..	AR82016	1	HIGH-LOW CLUTCH	ASSY,INCL KEYS 1-33
..	AR58330	1	HIGH-LOW CLUTCH	ASSY,INCL KEYS 1-33
