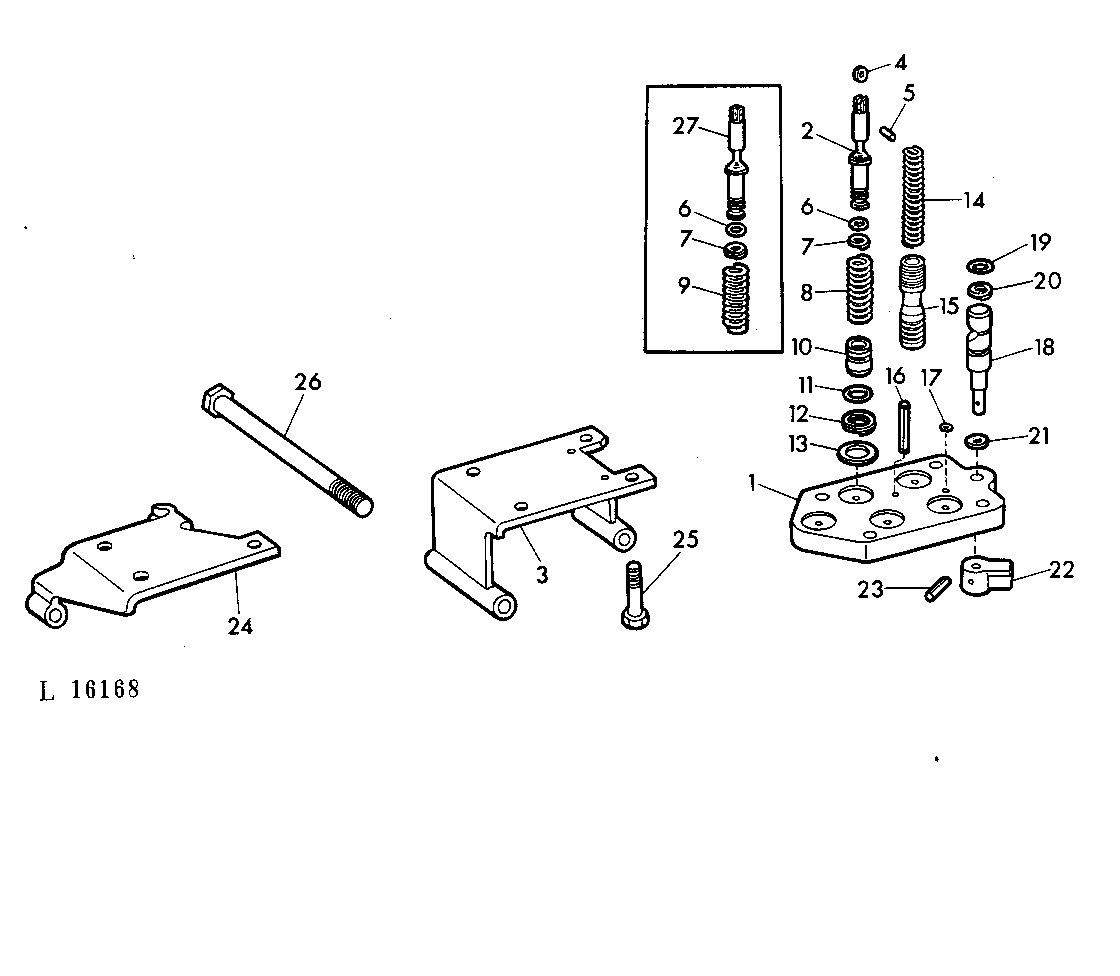

SELECTIVE CONTROL VALVE(POPPET VALVE TYPE) [02D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR40688	1	COVER	(SUB FOR R40899)
2	AR56120	4	VALVE	(ORD AR70150, R41055) (SUB FOR AR45647, AR52629, R41054)
2	AR70150	4	VALVE	-
3	AR39162	1	BRACKET	-
4	R51409	4	SPACER	(SUB FOR R26980, R41613)
5	34H241	4	Spring Pin	1/8"X3/8"
6	A3917R	6	O-Ring	-
7	R26484	6	Back-Up Ring	-
8	R41055	2	SPRING	-
9	R44310	4	SPRING	-
10	R41156	4	GUIDE	-
11	R27166	4	O-Ring	-
12	R41057	4	BACK-UP RING	-
13	R26149	6	PACKING	-
14	R41549	1	SPRING	-
15	R52549	1	SHUT-OFF VALVE	(SUB FOR R41154)
16	34H284	1	Spring Pin	3/16"X1-1/4"
17	R34812	1	O-Ring	-
18	R52547	1	VALVE	(SUB FOR R41333)
19	P46051	1	O-Ring	-
20	R40937	1	Back-Up Ring	-
21	R41339	1	Shim	-
22	R41338	1	ARM	-
23	34H231	1	SPRING PIN	3/32"X3/4"
24	AR39137	1	BRACKET	(B)
24	AR39137	1	BRACKET	-
25	19H1800	3	Cap Screw	(B) 3/8"X1-1/2"
25	19H1732	4	Cap Screw	(A) 3/8"X1-1/4"
25	19H1800	4	Cap Screw	(A) 3/8"X1-1/2"
26	08H4226	2	CAP SCREW	1/2"X6-1/2"
27	R41054	2	VALVE	(ORD AR70150, R41055)
..	AR46978	1	KIT	KIT

SELECTIVE CONTROL VALVE(POPPET VALVE TYPE) [02D19]

Нет текстового описания
