Открытый узел

PTO CLUTCH [02B03]

PTO CLUTCH [02B03]

PTO CLUTCH [02B03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

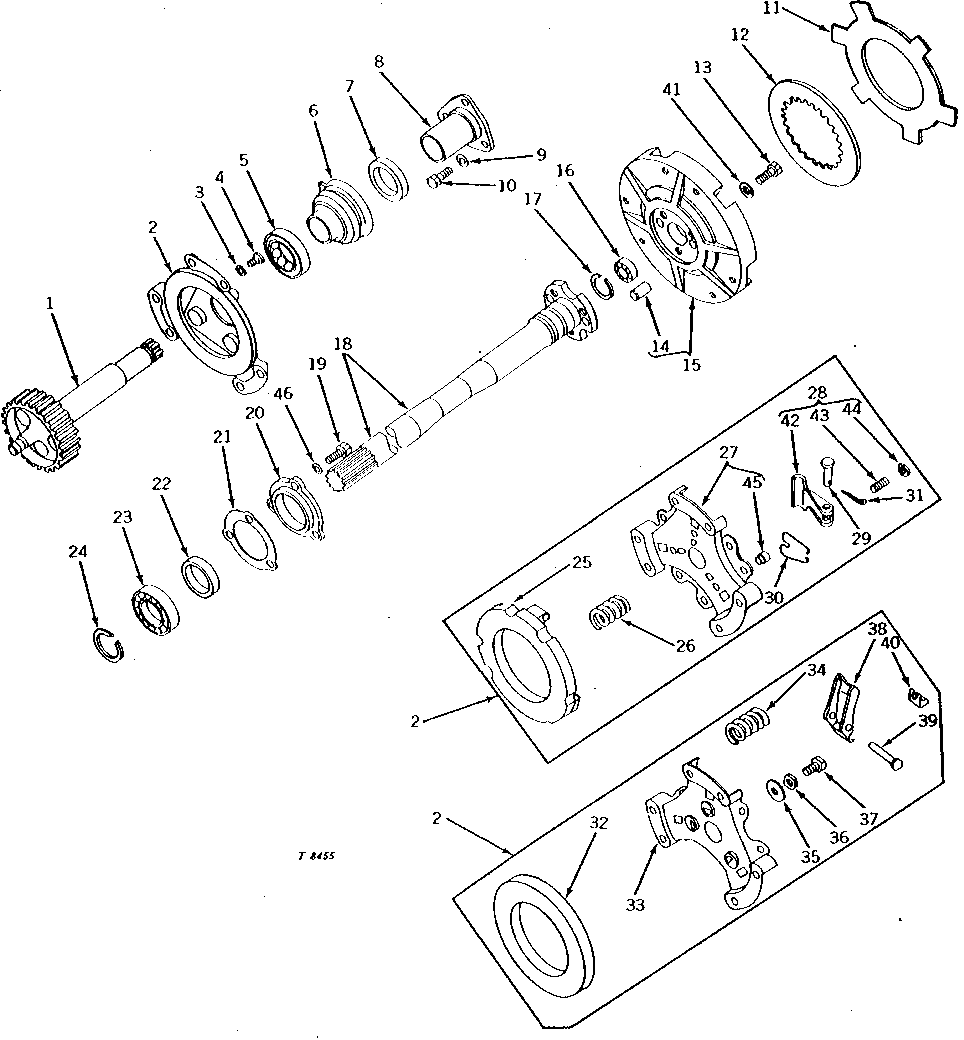

PTO CLUTCH [02B03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T16493	1	SHAFT	(SUB FOR T13532)
2	AT11677	1	PLATE	-
3	12H303	6	Lock Washer	5/16"
4	L372T	6	CAP SCREW	-
5	AT11912	1	THRUST BEARING	-
6	T12536	1	PLANET PINION CARRIER	(NLA)
7	T12543	1	WASHER	-
8	AT12425	1	Support	(MARKED T13323)
9	12H303	3	Lock Washer	5/16"
10	19H1813	3	CAP SCREW	5/16" X 5/8"
11	T13030	3	CLUTCH DISK	-
12	T23609	4	CLUTCH PLATE	(SUB FOR T12406)
13	T15194	3	CAP SCREW	(SUB 19H2899)
13	19H2676	3	Cap Screw	3/8" X 1"
14	T504T	1	DOWEL PIN	-
14	T19034	2	Dowel Pin	(SUB FOR T16491)
15	AT11978	1	DISK	(NLA)
15	AT17282	1	DISK	(MARKED T16492) (SUB FOR AT14589) (NLA)
16	AL28037	1	BALL BEARING	(SUB FOR JD8511)
17	T13028	1	SNAP RING	-
18	AT11928	1	SHAFT	(NLA)
18	T19225	1	SHAFT	(SUB AT17580, AT17282 AND T19315) (SUB FOR AT14588 AND T18426)
18	T19315	1	SHAFT	(SUB FOR T19225) (NLA)
19	19H2127	3	Cap Screw	5/16" X 7/8"
19	19H2894	3	Screw	5/16" X 0.620"
20	T19307	1	RETAINER	(ALSO ORDER T12405 AND 19H2894 UNLESS PREVIOUSLY INSTALLED) (SUB FOR T12404 AND AT17580)
21	T12405	1	GASKET	-
22	AT11676	1	SEAL	-
23	JD7145	1	Ball Bearing	-
24	M2353T	1	Snap Ring	-
25	T13270	1	PLATE	(A) (NLA)
26	T13273	6	SPRING	(A)
27	AT12378	1	PLATE	(A) (SUB AT11677, THIS APPLICATION)
28	AT12379	3	LEVER	(A) (NLA)
29	T13271	3	PIN FASTENER	(A)
30	T13272	3	SPRING	(A) (NLA)
31	11M7084	3	Cotter Pin	5 X 25 MM
32	-	1	Part 38	(SUB AT11677)
33	-	1	Part 39	(B) (SUB AT11677)
34	T13732	3	SPRING	(B) (NLA)
35	T13269	3	WASHER	(B) (NLA)
36	14H882	3	Nut	(B) 5/16"
37	T13734	3	CAP SCREW	(B)
38	T13736	3	LEVER	(B) (NLA)
39	T13735	3	PIN FASTENER	(B) (NLA)
40	T24696	3	CLIP	(B) (SUB FOR T13733)
41	12H304	3	Lock Washer	3/8"
42	T16574	1	LEVER	(SUB AT12379)
43	T16577	1	SCREW	(SUB AT12379) (NLA)
44	T16576	1	NUT	(SUB AT12379) (NLA)
45	T16575	1	SCREW	(NO LONGER AVAILABLE)
46	12H303	3	Lock Washer	5/16"
