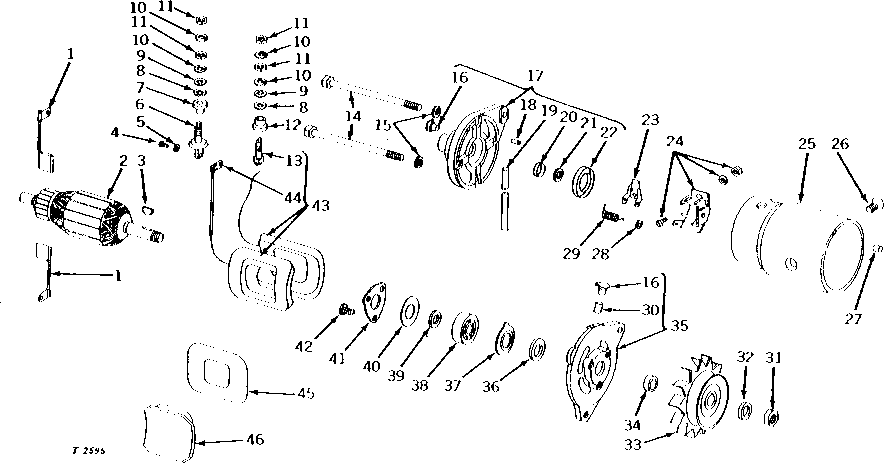

GENERATOR ASSEMBLY (DELCO-REMY NO. 1100399) [01H05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR11074	2	BRUSH	-
2	AR11099	1	ARMATURE	-
3	26H72	1	Shaft Key	1/8" X 5/8"
4	21H1114	2	SCREW	0.138" X 1/4"
5	12H314	2	Lock Washer	0.138"
6	T11656	1	STUD	(SUB FOR R11162)
7	R11113	1	WASHER	-
8	R11098	2	WASHER	(NLA)
9	24H1287	2	Washer	9/32" X 5/8" X 0.065", (SUB FOR A3031R)
10	12H316	4	Lock Washer	0.216", (SUB FOR A3011R)
11	14H608	4	NUT	0.216"
12	AR40436	1	STUD	(SUB FOR T11650 OR 1858749)
13	AR40436	1	STUD	(SUB FOR R11163, R11042 OR 1858749)
14	R11158	2	BOLT	(NLA)
15	12H303	2	Lock Washer	5/16"
16	T11653	2	OIL CUP	(SUB FOR AT12050) (NLA)
17	AT14103	1	FRAME	-
18	R11086	1	Dowel Pin	-
19	R11201	1	WICK	-
20	R11165	1	CAP	(NLA)
21	R11164	1	WASHER	(NLA)
22	R11202	1	RETAINER	(NLA)
23	T11649	2	ARM	-
24	AR11100	1	HOLDER	(NLA)
24	AR40217	1	HOLDER	(SUB FOR AR11068)
25	-	1	Part 26	(ORDER TY1440)
26	21H1280	2	SCREW	3/8" X 3/4", (SUB FOR R11097 OR T18353)
27	R11087	1	DOWEL PIN	-
28	T11651	2	SHIM	(NLA)
29	T11652	2	SPRING	-
30	R11159	1	PLUG	(NLA)
31	R11049	1	Nut	-
32	T10745	1	Washer	-
33	AT512T	1	PULLEY	-
34	T11648	1	LOCKING COLLAR	-
35	AT14104	1	FRAME	(NLA)
36	R11089	1	WASHER	-
37	R11094	1	PLATE	(NLA)
38	JD8535	1	Ball Bearing	-
39	R11088	1	WASHER	-
40	R11110	1	GASKET	(NLA)
41	R11109	1	Plate	-
42	21H1127	1	SCREW	0.190" X 7/16"
43	AR11101	1	FIELD WINDING COIL	(NLA)
44	-	1	Part 45	(NLA)
45	R11160	2	INSULATOR	-
46	R11161	2	SHOE	(NLA)
..	AT12649	1	DC GENERATOR	(SUB TY1440)
..	TY1440	1	DC GENERATOR	(REMANUFACTURED) (20 AMP) (SUB FOR AT12649)

GENERATOR ASSEMBLY (DELCO-REMY NO. 1100399) [01H05]
