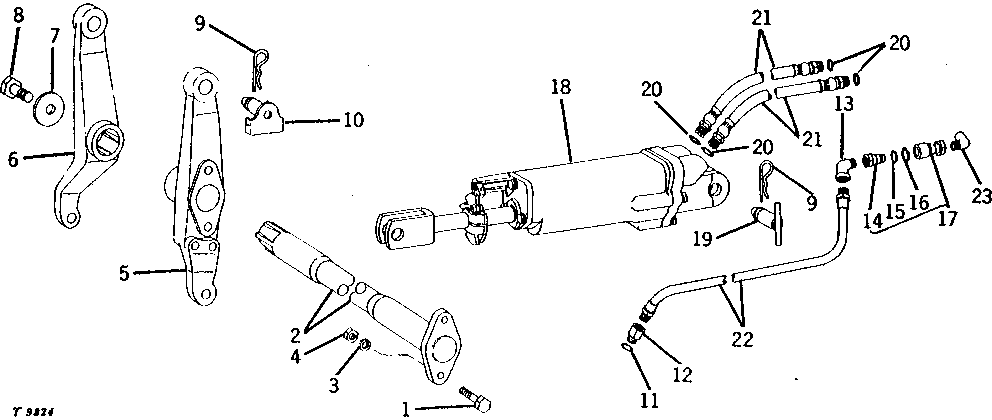

FRONT ROCKSHAFT AND REMOTE CYLINDER (SINGLE AND DUAL) (ROW-CROP) (TRACTOR SERIAL NO. 059286- ) (ROW-CROP UTILITY) (TRACTOR SERIAL NO. 057364- ) [02E17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1990	2	Cap Screw	1/2" X 2-1/4"
2	AT12924	1	ROCKSHAFT	(NLA)
3	12H301	2	Lock Washer	1/2"
4	14H1040	2	Nut	1/2"
5	T14771	1	ARM	(A) (C) (NLA)
5	T14239	1	ARM	(B) (C) (NLA)
6	T14770	1	ARM	(A) (C) (NLA)
6	T14238	1	ARM	(B) (C) (NLA)
7	R20135	1	Washer	-
8	19H1756	1	Cap Screw	5/8" X 1-1/2"
9	A3581R	2	Spring Locking Pin	-
10	AR71902	1	Pin Fastener	(SUB FOR AA6307R)
11	R26375	2	O-Ring	(D)
12	R30817	2	Adapter Fitting	(D)
13	15H602	2	Elbow Fitting	1/2"
14	AF3212R	2	HYD. QUICK-CONNECT COUPLER	(D) (SUB C14618)
15	R495R	2	O-Ring	(D)
16	F3069R	2	SNAP RING	(D)
17	AF3000R	2	HYD. QUICK-CONNECT COUPLER	(D) (SUB C14618 AND C14619)
18	AR27437	1	CYLINDER	(NLA)
19	AR47825	1	Pin Fastener	(SUB FOR AA6309R)
20	R26375	4	O-Ring	-
21	AR26407	2	Hydraulic Hose	L.H. (SINGLE)
21	AR26407	2	Hydraulic Hose	R.H. (DUAL REMOTE CYLINDER)
22	JD154	2	HYDRAULIC HOSE	(D) (SUB TY3029)
23	C13427	2	FITTING	(D) (NLA)

FRONT ROCKSHAFT AND REMOTE CYLINDER (SINGLE AND DUAL) (ROW-CROP) (TRACTOR SERIAL NO. 059286- ) (ROW-CROP UTILITY) (TRACTOR SERIAL NO. 057364- ) [02E17]
