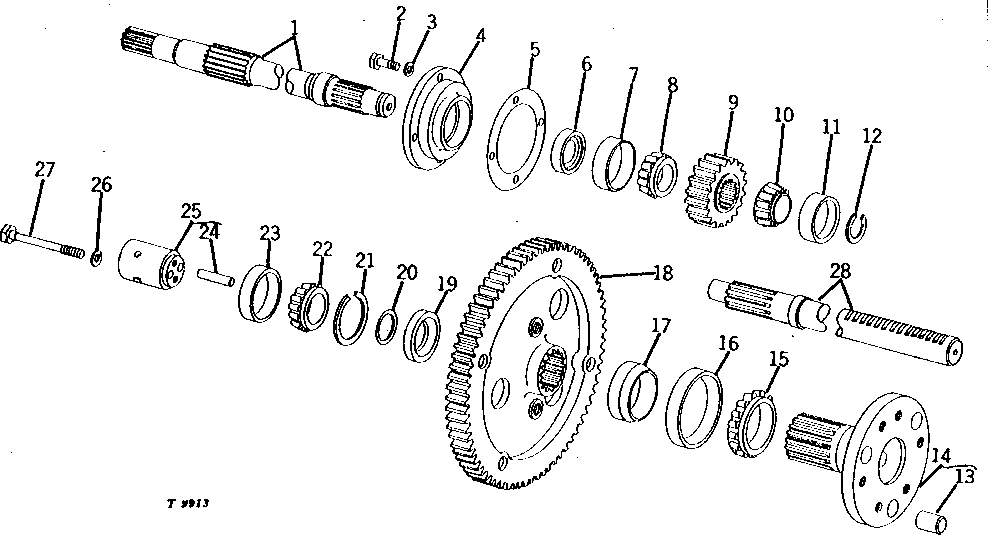

FINAL DRIVE SHAFT ASSEMBLY (HI-CROP) [02C10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T15670	1	SHAFT	(NLA)
2	19H2552	4	CAP SCREW	3/8" X 1-1/8"
3	12H304	4	Lock Washer	3/8"
4	T15672	1	BEARING HOUSING W/O BEARING	(NLA)
5	T15673	2	SHIM	0.05 MM (.002") (NLA)
5	T15674	2	SHIM	0.13 MM (.005") (NLA)
5	T15675	1	SHIM	0.25 MM(.010") (NLA)
6	AT13963	1	SEAL	(NLA)
7	JD8219	1	BEARING CUP	-
8	JD8174	1	BEARING CONE	-
9	T15671	1	GEAR	(NLA)
10	JD8100	1	Bearing Cone	-
11	JD7424	1	Bearing Cup	-
12	M2353T	1	Snap Ring	-
13	T13241	3	DOWEL PIN	-
14	AT13954	1	SHAFT	(MARKED T15664) (NLA)
15	JD8169	1	Bearing Cone	-
16	JD8216	1	Bearing Cup	-
17	T15677	1	BUSHING	(NLA)
18	AT13957	1	SPIDER	(MARKED T15666) (NLA)
19	T15678	1	SPACER	(NLA)
20	T14350	3	SHIM	0.05 MM (.002")
20	T14351	3	SHIM	0.13 MM (.005")
20	T14352	2	SHIM	0.25 MM (.010")
21	M1007T	1	Snap Ring	-
22	JD7395	1	Bearing Cone	-
23	JD7418	1	Bearing Cup	-
24	M2934T	1	PIN	(NLA)
25	AT13958	1	DRIVE SHAFT	(NLA)
26	12H301	2	Lock Washer	1/2"
27	19H1868	2	CAP SCREW	1/2" X 3-3/4"
28	T19878	1	SHAFT	424 MM (16.7") (NLA)

FINAL DRIVE SHAFT ASSEMBLY (HI-CROP) [02C10]
