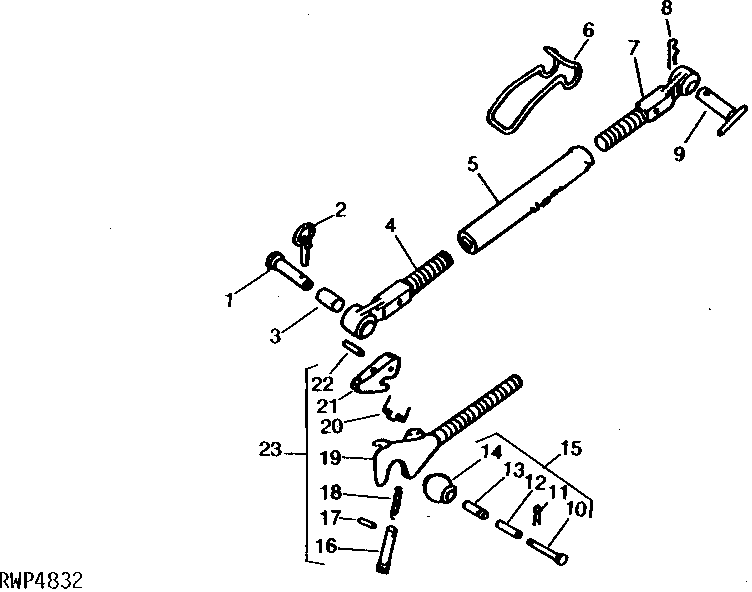

CENTER LINK (ROW-CROP AND ROW-CROP UTILITY) [02F08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R53296	1	Pin Fastener	(B) (SUB FOR F2683R)
1	R58262	1	Pin	(A) (SUB FOR F2682R, R28061 OR R44917)
2	B11182	1	QUICK LOCK PIN	(SUB AA21292)
3	T12553	1	Bushing	(A)
4	AT11684	1	END	(NLA)
4	AT16625	1	END	(NLA)
5	T12552	1	LINK BODY	(NLA)
6	R42495	1	HANDLE	(SUB FOR R27007)
7	AT11685	1	END	-
8	A3581R	1	Spring Locking Pin	-
9	AT21270	1	PIN	(SUB FOR M2071T)
10	R58262	1	Pin	(A) (SUB FOR F2682R, R28061 OR R44917)
10	R53296	1	Pin Fastener	(B) (SUB FOR F2683R)
11	11M7038	1	Cotter Pin	(A) 0.248" X 1.575"
11	11M7040	1	Cotter Pin	(B) 0.248" X 1.969"
12	28H1753	1	BUSHING	(B) 0.824" X 1.050" X 2-1/16", (SUB FOR F3029R)
13	R66432	1	Bushing	(A) SHORT, (SUB FOR F2684R)
13	R66433	1	Bushing	(A) LONG, (SUB FOR F2685R)
14	F2680R	1	BALL STUD	(A)
14	F2681R	1	BALL	(B)
15	AF2710R	1	BALL	(A) TO (B) CONVERSION (NLA)
15	AF2711R	1	BALL	(B) TO (B) CONVERSION
16	R53196	1	LATCH	(SUB FOR F2821R)
17	34H299	1	Spring Pin	7/32" X 1-1/4"
18	F2822R	1	SPRING	-
19	F2820R	1	LINK END	-
20	F2823R	1	Spring	-
21	F2824R	1	HANDLE	-
22	34H284	2	Spring Pin	3/16" X 1-1/4"
23	AT20686	1	HOOK	-

CENTER LINK (ROW-CROP AND ROW-CROP UTILITY) [02F08]
