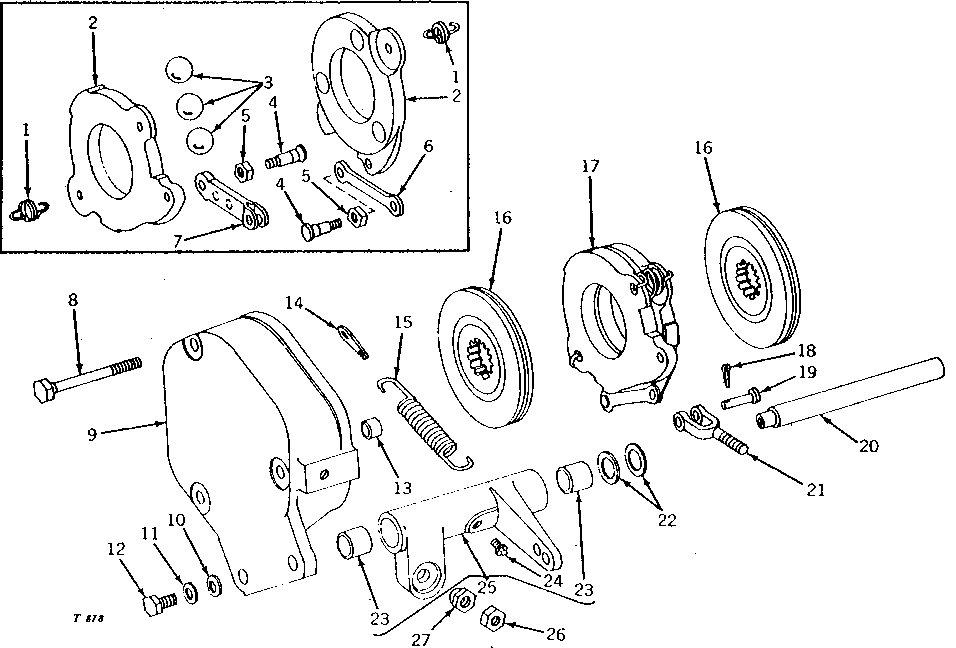

BRAKE ASSEMBLY (ROW-CROP AND ROW-CROP UTILITY) [02D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M831T	2	EXTENSION SPRING	-
2	T13737	2	DISK	-
3	M830T	3	BALL	-
4	M834T	2	STUD	-
5	14H882	2	Nut	5/16"
6	T13739	1	LINK	-
7	T13738	1	CLEVIS	(SUB T13739)
8	19H2058	3	Cap Screw	7/16" X 3-3/4", (SUB FOR M1949T)
9	T12366	1	HOUSING	(NLA)
10	24H1305	1	Washer	13/32" X 13/16" X 0.065"
11	12H304	1	Lock Washer	3/8"
12	19H1936	1	Cap Screw	3/8" X 3/4"
13	M827T	2	BUSHING	-
14	C485R	1	CLIP	(NLA)
15	T12807	1	SPRING	-
16	AT12312	2	DISK	-
17	AT11656	1	DISK	-
18	11M7081	1	Cotter Pin	0.098" X 0.787"
19	P48769	1	Pin Fastener	(SUB FOR L4668T)
20	T12548	1	SHAFT	(NLA)
21	T19037	1	YOKE	(SUB FOR M948T)
22	24H1265	1	Washer	13/16" X 1-1/4" X 0.060"
23	M1640T	2	BUSHING	-
24	JD7781	1	Lubrication Fitting	-
25	AT11681	1	LEVER	(NLA)
25	AT11682	1	LEVER	(NLA)
26	14H774	1	Nut	3/8"
27	M949T	1	NUT	-

BRAKE ASSEMBLY (ROW-CROP AND ROW-CROP UTILITY) [02D05]

Нет текстового описания
