Открытый узел

BATTERY BOX AND SUPPORT [02I08]

BATTERY BOX AND SUPPORT [02I08]

BATTERY BOX AND SUPPORT [02I08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

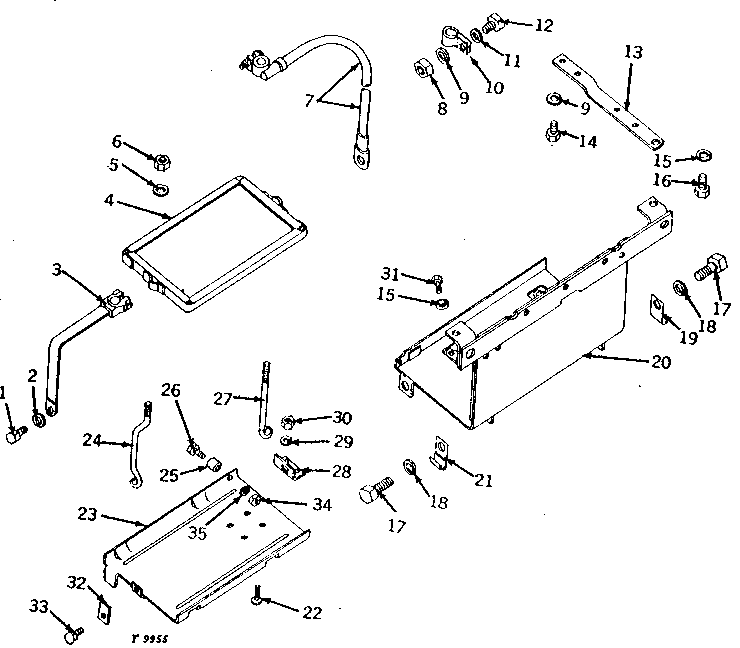

BATTERY BOX AND SUPPORT [02I08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1936	1	Cap Screw	3/8" X 3/4"
2	24H1307	1	Washer	13/32" X 1" X 1/16"
3	AB1833R	1	GROUND CABLE	-
4	AT11879	1	CLAMP	-
4	AT11880	1	FRAME	(HEAVY-DUTY BATTERY)
5	24H1287	2	Washer	9/32" X 5/8" X 0.065"
6	14H786	2	Nut	1/4"
7	AT16286	1	CABLE	(SUB FOR AT12644)
8	14H785	1	Nut	5/16"
9	12H303	5	Lock Washer	5/16"
10	T13814	1	Clamp	-
11	24H1685	1	Washer	11/32" X 47/64" X 0.083"
12	19H1900	1	Cap Screw	5/16" X 3/4"
13	T12446	2	BRACE	(NLA)
14	19H1900	4	Cap Screw	5/16" X 3/4"
14	19H1905	4	Cap Screw	5/16" X 1"
15	12H304	4	Lock Washer	3/8"
16	19H1732	2	Cap Screw	3/8" X 1-1/4"
17	19H2354	2	Cap Screw	9/16" X 1-1/4"
18	12H317	2	Lock Washer	9/16"
19	T12441	1	CLIP	(CHOKE CABLE) (NLA)
20	AT14222	1	SUPPORT	(SUB FOR AT12245) (NLA)
21	T13744	1	Clamp	(WIRING HARNESS)
22	21H1021	2	SCREW	1/4" X 1/2"
23	-	1	Part 25	(NLA)
23	T17508	1	BATTERY BOX	(SUB FOR AT15729) (NLA)
24	T13092	1	ROD	-
25	T13093	1	WASHER	(SUB 19H1227, 14H786 AND 12H302)
26	19H1227	1	Cap Screw	1/4" X 1/2"
26	-	1	Part 29	(NLA)
27	T15511	1	ROD	-
28	T14654	1	BRACKET	(NLA)
29	12H302	2	Lock Washer	1/4"
30	14H786	2	Nut	1/4"
31	19H1936	2	Cap Screw	3/8" X 3/4"
32	T17502	1	STRAP	(NLA)
33	19H2284	1	Cap Screw	3/8" X 7/8"
34	14H786	1	Nut	1/4"
35	12H302	1	Lock Washer	1/4"
