Открытый узел

Severe Duty Fuel System Hoses

Severe Duty Fuel System Hoses

Severe Duty Fuel System Hoses

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

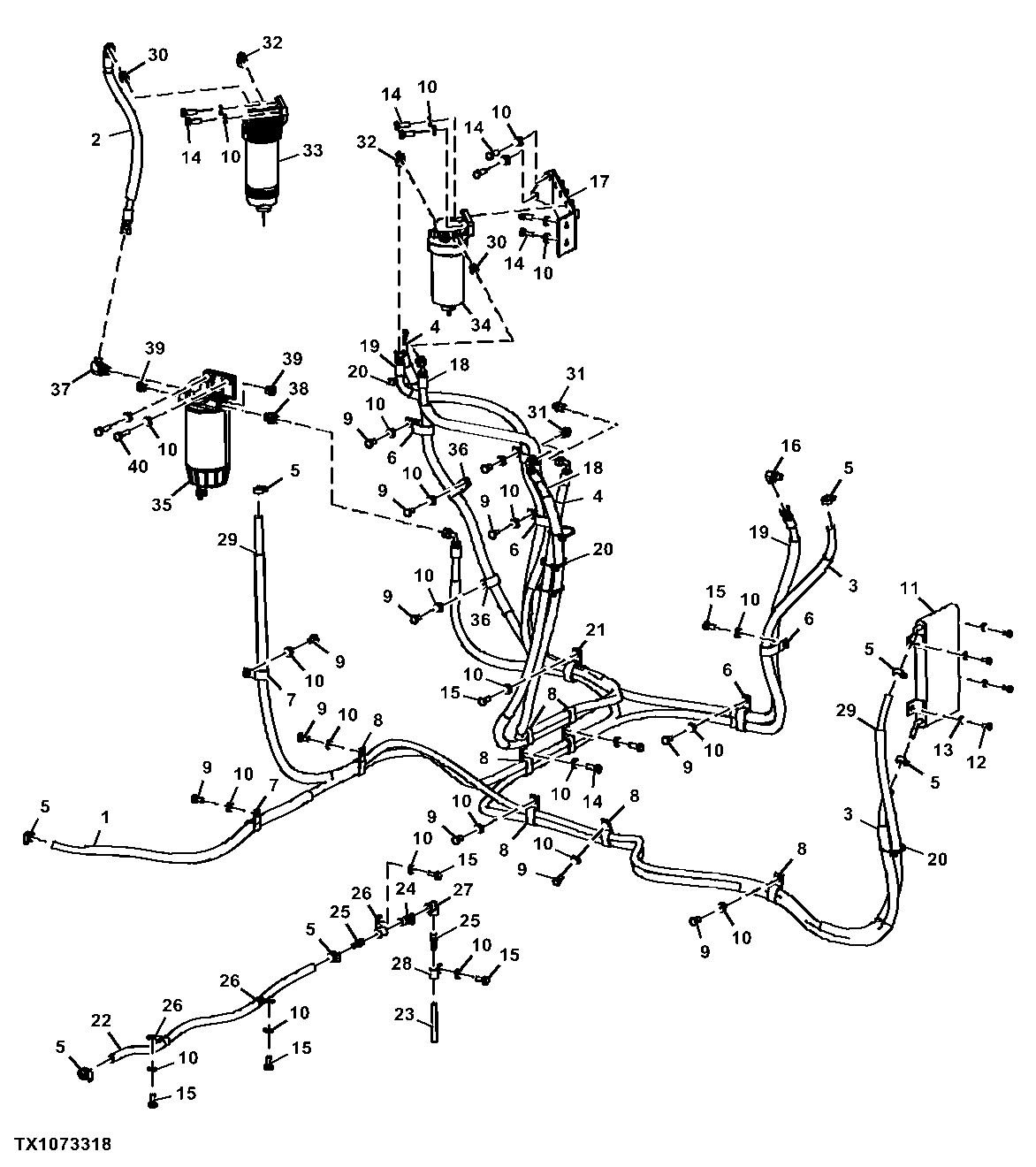

Severe Duty Fuel System Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 2	4610630 NLA, MF TY26190 CTL
1	FF503156	1	Hydraulic Hose	SUB FOR FF503157
2	4625600	1	Sleeve	-
2	FF503158	1	Hydraulic Hose	SUB FOR FF503159
3	-	1	Part 5	FF100162 NLA, MAKE FROM TY24398, CTL 3850 mm
4	DH900723	1	Hydraulic Hose	-
5	4514700	7	Clip	-
6	R50454	5	Clamp	SUB FOR 4192034
7	R72659	1	Clamp	SUB FOR 4190263
8	T32854	8	Clamp	SUB FOR 4190282
9	19M7938	12	Cap Screw	M10 X 20, SUB FOR J901020
10	24M7346	30	Washer	11 X 20 X 2 mm, SUB FOR DH400703
11	4626193	1	Fuel Cooler	-
12	19M7162	4	Cap Screw	M8 X 16, SUB FOR J900816
13	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
14	19M7662	10	Cap Screw	M10 X 30, SUB FOR J901030
15	19M7402	6	Cap Screw	M10 X 25, SUB FOR J901025
16	DH400971	1	Fitting	-
17	FF100347	1	Bracket	-
18	FF101208	1	Hydraulic Hose	SUB FOR FF101180
18	-	2	Part 21	4610630 NLA, MF TY26190 CTL
19	FF101181	1	Hydraulic Hose	SUB FOR FF101182
19	-	2	Part 23	4610630 NLA, MF TY26190 CTL
20	DH400240	5	Tie Band	-
21	XCL-29	1	Hose Clamp	SUB FOR 4190291
22	-	1	Part 26	FF105961 NLA, MAKE FROM TY24398, CTL 1020 mm
23	-	1	Part 27	FF105293 NLA, MAKE FROM TY25597 , CTL 100 mm
24	4478378	1	Ball Cock Valve	Fuel Tank Drain Valve
25	4449362	2	Adapter Fitting	-
26	R73384	3	Clamp	SUB FOR 4190253
27	94-0615	1	Elbow Fitting	-
28	4190275	1	Clamp	-
29	-	1	Part 33	MF TY22552 CTL 3600 mm, SUB FOR DH900731 OR DH401169
29	-	2	Part 34	4610630 NLA, MF TY26190 CTL
30	PMH1539	2	Adapter Fitting	-
31	RE507247	2	Hose Fitting	-
32	PMH1538	2	Elbow Fitting	-
33	RE529643	1	Filter Element	-
33	RE553073	1	Sensor Kit	-
33	RE553072	1	Filter	Fuel /Water Separator, SUB FOR RE540392
34	RE524723	1	Fuel Filter	FUEL FILTER
34	RE522878	1	Filter Element	-
35	AT387543	1	Filter	SUB FOR AT391316
35	AT365870	1	Filter Element	-
36	XCL-19	2	Hose Clamp	SUB FOR 41920351
37	61M5035	1	Elbow Fitting	-
38	38H5037	1	Adapter Fitting	SUB FOR 61M5037
38	T77613	1	O-Ring	-
38	51M7042	1	O-Ring	13.300 X 2.200 mm
39	RE530299	2	Drain Plug	-
40	19M7358	2	Cap Screw	M10 X 40, SUB FOR J901040
