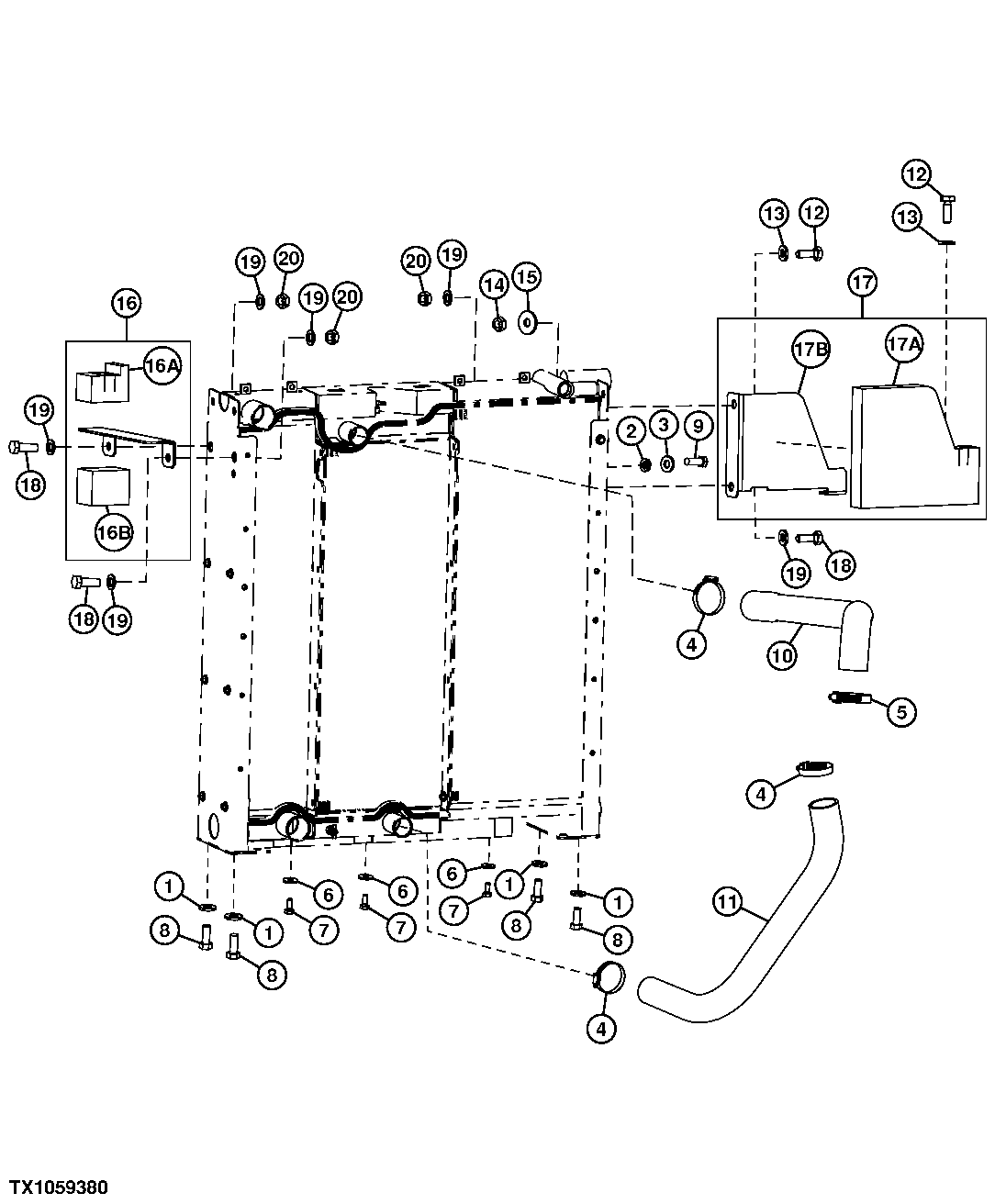

Radiator Assembly Side Brace and Hoses

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7241	4	Washer	17 X 34 X 4 mm, (SUB FOR 4087197)
2	24M7053	2	Washer	17 X 30 X 3 mm, (SUB FOR A590116)
3	12H294	1	Lock Washer	5/8", (SUB FOR A590916)
4	AT105289	3	Clamp	-
5	R110531	1	Clamp	-
6	24M7101	3	Washer	11 X 34 X 3 mm, (SUB FOR J217083)
7	19M7402	3	Cap Screw	M10 X 25, (SUB FOR J901025)
8	19M7488	4	Cap Screw	M16 X 40, (SUB FOR J901640)
9	19M7489	1	Cap Screw	M16 X 45, (SUB FOR J921645)
10	T219508	1	Radiator Hose	-
10	T242226	1	Hose	With Direct Drive Fan Not Illustrated
11	T219515	1	Radiator Hose	-
12	19M7662	2	Cap Screw	M10 X 30, (SUB FOR J901030)
13	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR DH400703 OR J222010)
14	14M7274	1	Nut	M10, (SUB FOR J950010)
15	24M7101	1	Washer	11 X 34 X 3 mm, (SUB FOR J217083)
16	FF101228	1	Bracket	-
17	FF101225	1	Cover	-
18	19M7867	3	Screw	M8 X 25
19	24M7298	6	Washer	8.400 X 25 X 2 mm
20	14M7298	3	Flange Nut	M8
16A	-	1	Part 18	(FF101231 NLA)
16B	-	1	Part 19	(FF101230 NLA)
17A	-	1	Part 21	(FF101227 NLA)
17B	-	1	Part 22	(FF101227 NLA)

Radiator Assembly Side Brace and Hoses
