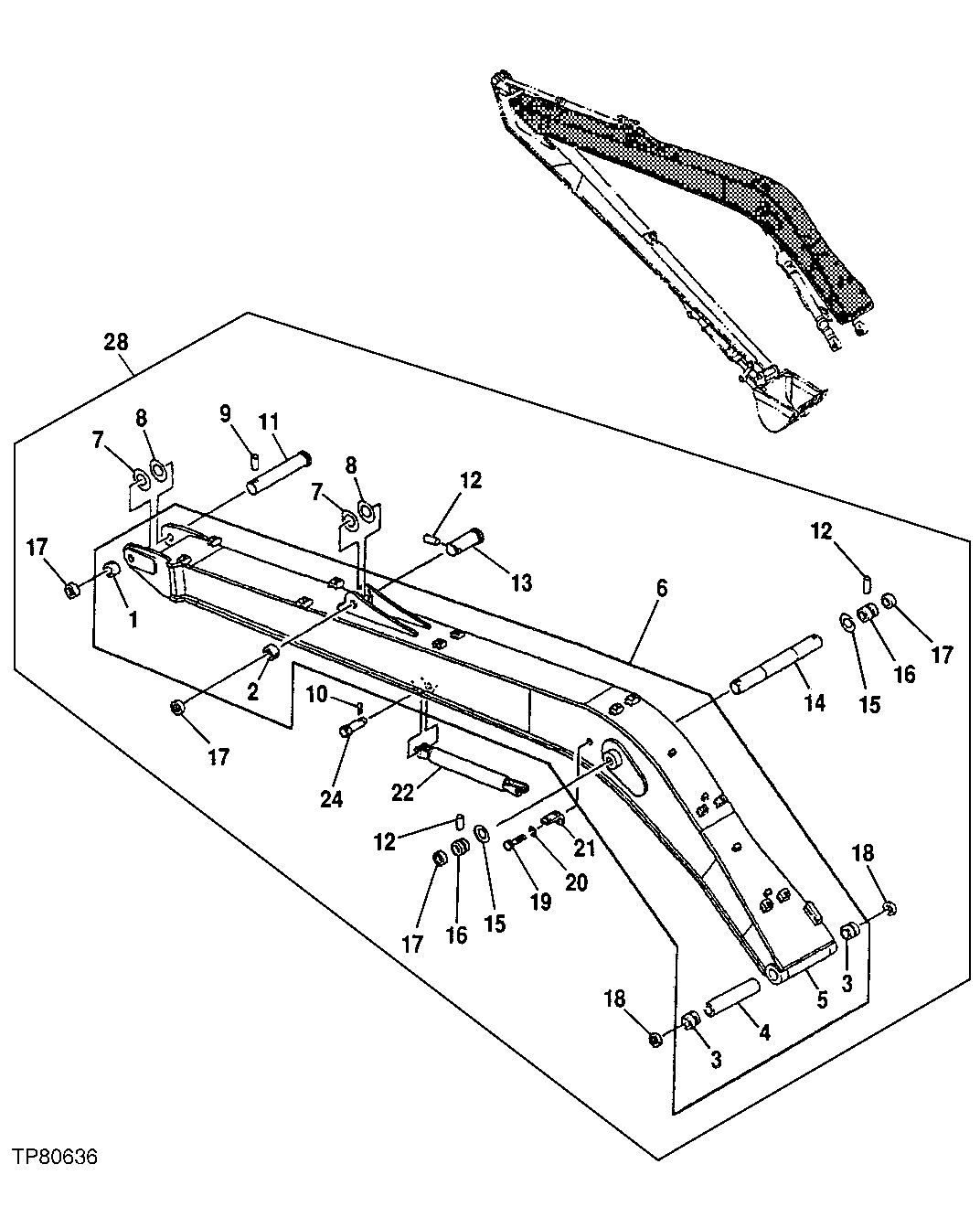

SUPER LONG FRONT BOOM ( -31OCT04)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T104269	1	Bushing	-
2	TH104509	1	Bushing	-
3	T153069	2	Bushing	(SUB FOR T139505)
4	T139506	1	Spacer	-
5	7031846	1	Excavator Boom	(CA), (SUB FOR <service-part qty="1">AT186458</service-part> (SUPER LONG FRONT))
6	AT160865	1	Excavator Boom	ASSY (CA), (SUPER LONG FRONT)
7	4361179R	2	Thrust Washer	(SUB FOR AT214006 OR 4361179)
8	4361604R	2	Thrust Washer	(SUB FOR AT214008 OR 4361604)
9	4109669	1	Pin	(SUB FOR TH104292)
10	11M7034	2	Cotter Pin	5 X 63 mm, (SUB FOR AT159567)
11	T115076	1	Pin	-
12	4098713	3	Pin	16 X 106 mm (0.630" X 4.173"), (SUB FOR TH103627)
13	T139498	1	Pin Fastener	-
14	T144749	1	Pin	(SUB FOR T104336)
15	4361607	2	Thrust Washer	(SUB FOR AT214009)
16	TH104509	2	Bushing	-
17	4098712	4	Ring	(SUB FOR TH103629)
18	TH102445	2	Seal	-
19	J901425	1	Cap Screw	(SUB FOR TH104071)
20	12H317	1	Lock Washer	9/16"
21	4224631	1	Angle	(SUB FOR TH111685)
22	9738224	1	Cylinder	(SUB FOR AT159566)
24	AT159565	2	Pin	-
25	T190565	1	Label	(SUB FOR <service-part qty="1">T166489</service-part>)(NOT ILLUSTRATED) (SEE LABELS AND DECALS PAGE FOR LOCATION) Not Illustrated
26	T153672	1	Label	(NOT ILLUSTRATED) (SEE LABELS AND DECALS PAGE FOR LOCATION) Not Illustrated
27	T153673	1	Label	(NOT ILLUSTRATED) (SEE LABELS AND DECALS PAGE FOR LOCATION)
28	-	1	Part 27	Installed On Units Prior To November 2004 Long Front Assembly Kit (ALSO ORDER <service-part qty="1">T190565</service-part>, <service-part qty="1">T153672</service-part>, <service-part qty="1">T153673</service-part >, <service-part qty="1">AH165671</service-part> AND <service-part qty="1">AH165673</service-part> (CONTAINS ALL ITEMS ON THIS PAGE - ADDITIONAL COMPONENTS LISTED ON SEPARATE PAGES))
