SUPER LONG FRONT ARM AND BUCKET LINKAGE (01NOV04- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7039817	1	Arm	-
1	TH102446	2	Seal	(SUB FOR 4067902)
3	9755663	1	Link	-
5	4287249	1	Spacer	-
7	9755727	1	Link	-
8	3072614	1	Pin Fastener	-
9	4435126	1	Pin Fastener	-
10	14M7277	2	Nut	M20, (SUB FOR J950020 ) (SUB FOR 3063826)
11	8072993	2	Link	-
12	3044367	1	Pin	(SUB FOR 3037078)
13	4435123	5	Pin Fastener	-
15	3091815	1	Pin	-
16	14M7276	10	Nut	M16, (SUB FOR J950016)
17	3091814	1	Pin	-
19	TH100374	10	Seal	(SUB FOR 4065687)
22	AT159603	2	Pin	(SUB FOR 3058761)
24	4066923	4	O-Ring	-
26	TH100074	3	Lubrication Fitting	(SUB FOR J75481)
28	4444286	2	Thrust Washer	-
29	4444287	1	Thrust Washer	-
30	4444839	2	Plate	-
31	4444840	1	Plate	-
32	4444290	6	Plate	-
50	-	1	Part 37	Installed On Units November 2004 or Later, (AT314801 NLA)
0A	-	1	Part 2	( <service-part>5005065</service-part> NLA)
0B	3072697	2	Bushing	-
0C	4370747	2	Bushing	-
0D	4344898	2	Bushing	-
0E	4370877	1	Spacer	-
0F	4444914	2	Bushing	(SUB FOR 4344899)
0G	4434951	1	Stop	-
0H	4434953	1	Stop	-
0I	4379057	1	Spacer	-
11A	-	1	Part 19	( <service-part>2042534</service-part> NLA)
11B	4371132	1	Bushing	-
11C	4344898	1	Bushing	-
11D	TH100074	1	Lubrication Fitting	(SUB FOR J75481)

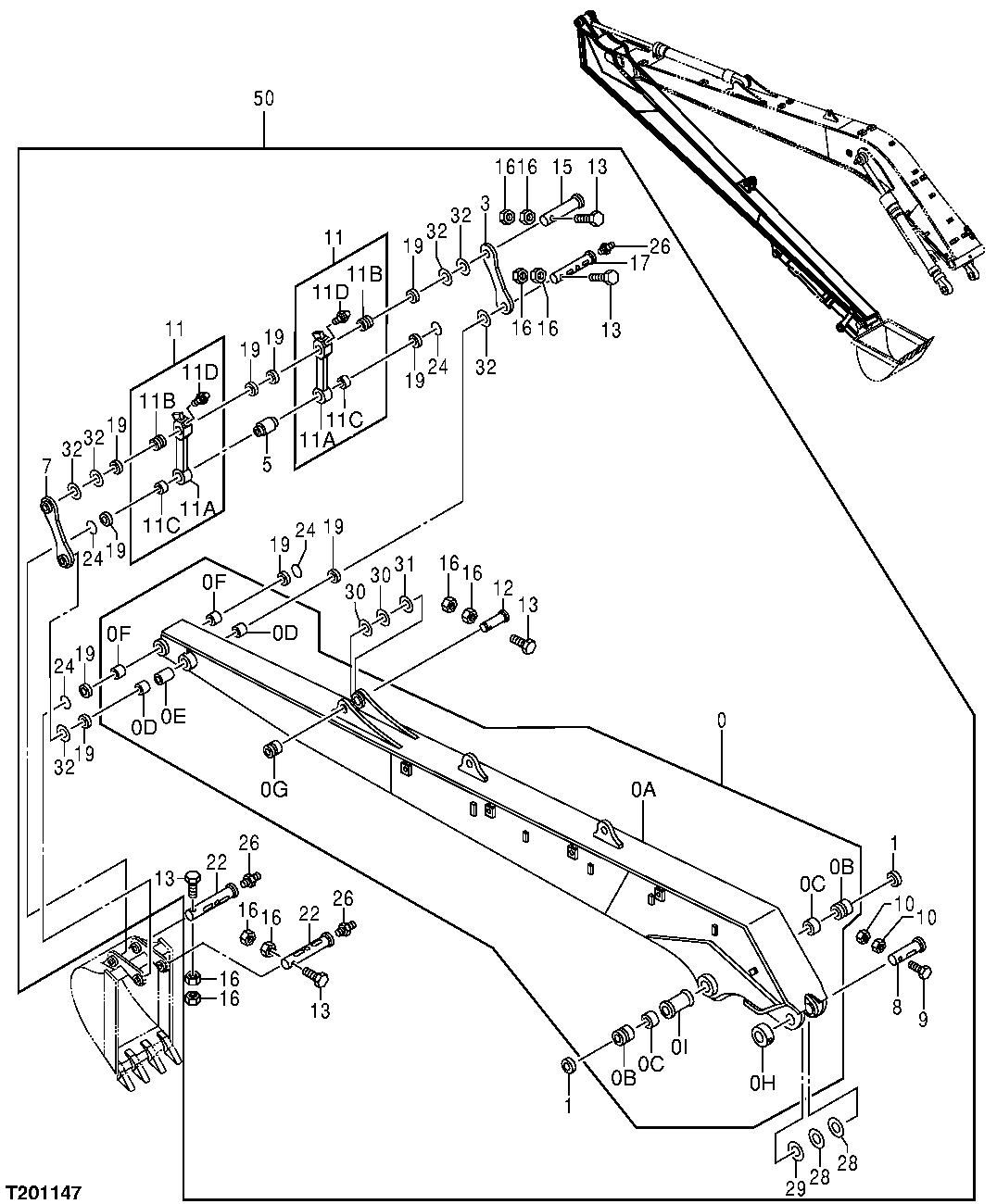

SUPER LONG FRONT ARM AND BUCKET LINKAGE (01NOV04- )
