Открытый узел

STANDARD ARM 2.91 M

STANDARD ARM 2.91 M

STANDARD ARM 2.91 M

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

STANDARD ARM 2.91 M

Нет текстового описания

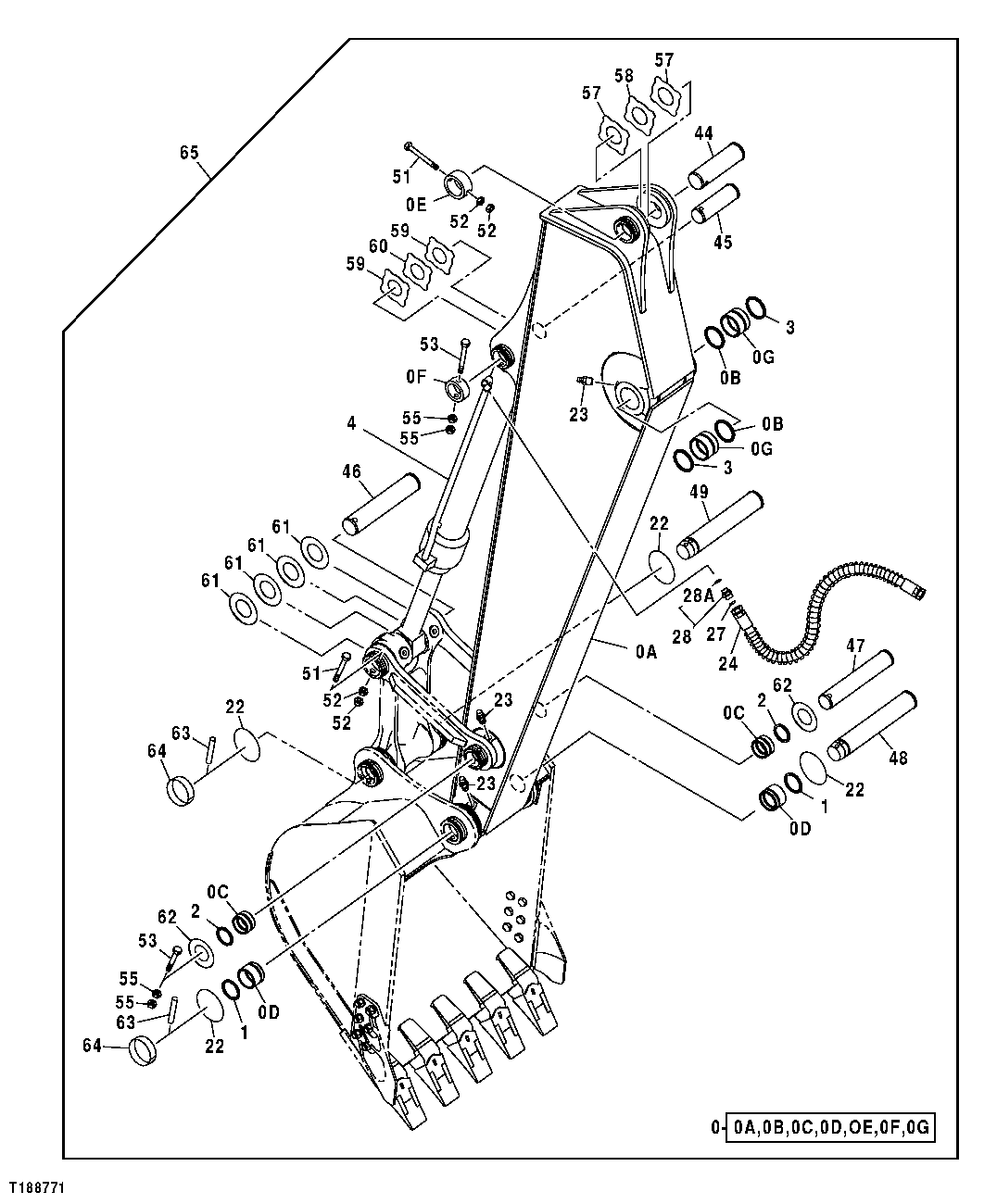

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7035467	1	Arm	SUB FOR TH7035467
1	TH102446	2	Seal	-
2	TH104472	2	Seal	-
3	TH102445	2	Seal	-
4	-	1	Part 13	BUCKET CYLINDER, SEE SEPARATE PAGE FOR DETAIL
22	T379473	4	V-Ring Seal	V O-Ring
22	AT349466	4	Seal	Split O-Ring
22	4089028	4	O-Ring	Standard O-Ring
23	TH100074	6	Lubrication Fitting	-
24	AT155741	2	Hydraulic Hose	30.1752" X 1600 mm (63") X 30.1752"
27	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
28	A853166	2	Adapter Fitting	SUB FOR THA853166
44	3088575	1	Pin	SUB FOR TH3088575
45	3088578	1	Pin Fastener	SUB FOR TH3088578
46	AT317252	1	Pin Fastener	SUB FOR AT192340, 3088581
47	3088579	1	Pin Fastener	SUB FOR TH3088579
48	3088577	1	Pin Fastener	SUB FOR TH3088577
49	3088580	1	Pin Fastener	SUB FOR TH3088580
51	4435126	2	Pin Fastener	SUB FOR TH4435126
52	14M7277	4	Nut	M20
53	4435124	2	Pin Fastener	SUB FOR TH4435124
55	14M7276	4	Nut	M16
57	4444286	2	Thrust Washer	SUB FOR TH4444286
58	4444287	1	Thrust Washer	SUB FOR TH4444287
59	4361293	2	Plate	SUB FOR 4444288
60	4361294	1	Plate	SUB FOR 4444289
61	4450012	4	Thrust Washer	SUB FOR TH4450012
62	4450011	2	Thrust Washer	SUB FOR TH4450011
63	4454560	2	Pin Fastener	SUB FOR TH4454560
64	4454561	2	Bushing	SUB FOR TH4454561
65	-	1	Part 40	AT194921 NLA; WHOLE GOODS; INCLUDES ARM, BUCKET CYLINDER, HOSES AND LINKAGE; DOES NOT INCLUDE BUCKET
0A	-	1	Part 2	(SUB FOR <service-part qty="1">TH6017445</service-part>)( <service-part >6017445</service-part> NLA)
0B	TH102445	2	Seal	-
0C	4409122	2	Bushing	SUB FOR TH4409122
0D	4409178	2	Bushing	SUB FOR TH4409178
0E	4434953	1	Stop	SUB FOR TH4434953
0F	4435239	1	Stop	SUB FOR TH4435239
0G	4443881	2	Bushing	SUB FOR TH4443881
0H	8070638	1	Boss	Not Illustrated Replacement Arm End Parts
28A	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
