Открытый узел

Right Boom Cylinder, Long Boom

Right Boom Cylinder, Long Boom

Right Boom Cylinder, Long Boom

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

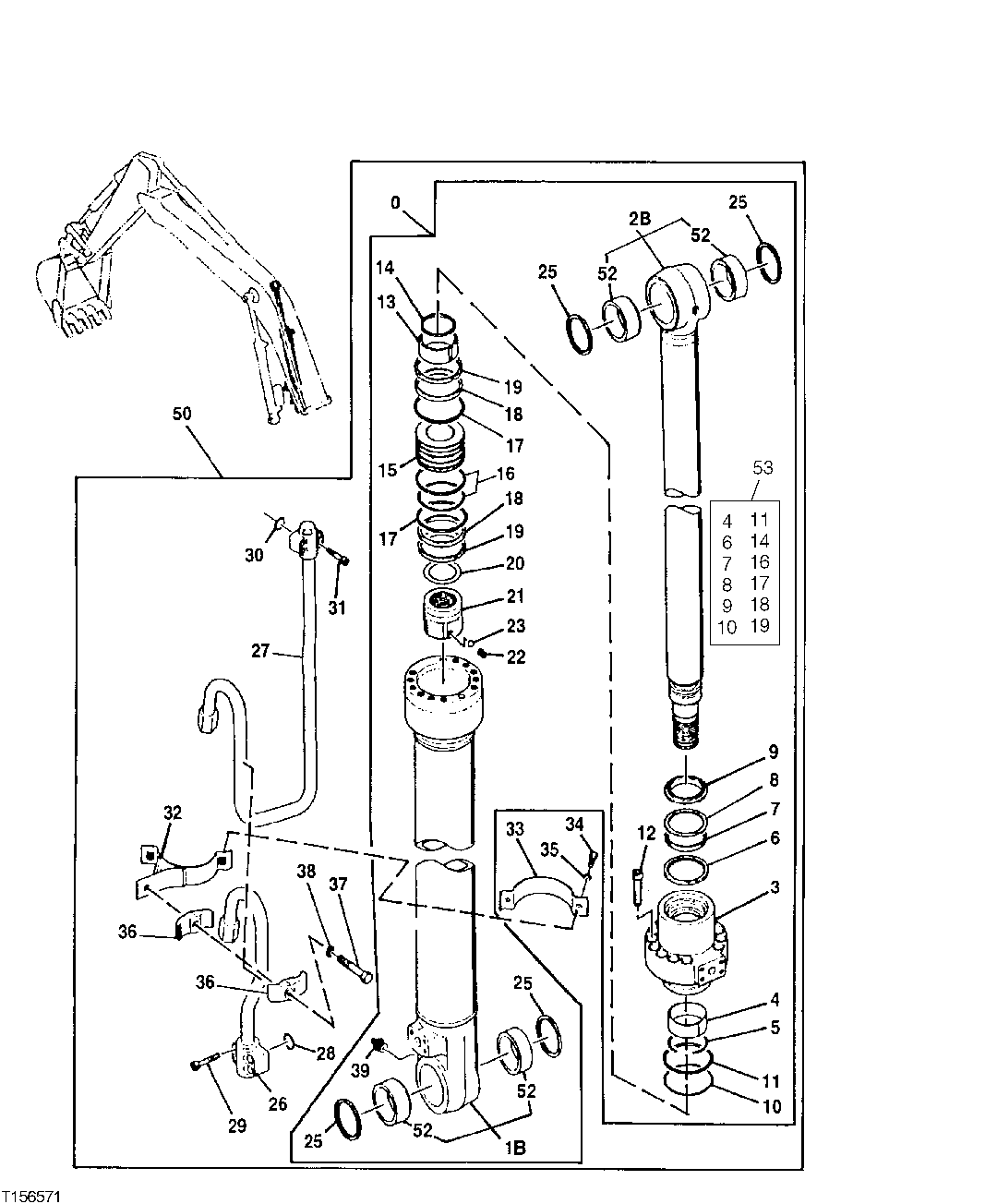

Right Boom Cylinder, Long Boom

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AH165671	1	Hydraulic Cylinder	-
3	H180210	1	Hydr. Cylinder Rod Guide	SUB FOR H155161
4	AT264272	1	Bushing	SUB FOR T108019, AT154778 OR 4272960
5	TH104944	1	Snap Ring	SUB FOR 0208304
6	AH148786	1	Seal	-
7	H227912	1	Seal	SUB FOR TH104952, 4S00173 OR AT309613
8	AT309614	1	Back-Up Ring	SUB FOR TH104953 OR 4S00174
9	H155911	1	Seal	-
10	AT264342	1	O-Ring	SUB FOR TH100125
11	AT264359	1	Back-Up Ring	SUB FOR TH104929 OR 4S00175
12	19M8931	12	Screw	M16 X 75, SUB FOR 19M8730, THIS APPLICATION
13	H155920	1	Ring	-
14	H155919	1	Seal	-
15	H155921	1	Piston	-
16	AT264355	1	Seal	SUB FOR TH104922
17	H155916	2	Back-Up Ring	-
18	H155917	2	Ring	-
19	AT264356	2	Wear Ring	SUB FOR 4S00158 OR TH104923
20	T108030	1	Shim	SUB FOR 0309013
21	H155924	1	Nut	-
22	22M7009	1	Set Screw	M12 X 12
23	T13624	1	Ball	7.145 mm (9/32")
25	TH102446	4	Seal	SUB FOR AH140158
26	AH233833	1	Oil Line	SUB FOR AH148788
27	AH148789	1	Oil Line	-
28	AT264348	1	O-Ring	SUB FOR TH102788
29	19M8444	4	Screw	M12 X 60, Use When Attaching Tube Flange Depth Is 45.97 MM
30	AT264360	1	O-Ring	SUB FOR TH104930 OR 4506430
31	19M8339	4	Screw	M10 X 55, Use When Attaching Tube Flange Depth Is 38.1 MM
32	AH233834	1	Clamp	SUB FOR AH148790
33	T108048	1	Clamp	SUB FOR 0309314
34	19M7550	2	Cap Screw	M10 X 35, SUB FOR AT153924
35	12M7066	2	Lock Washer	10 mm
36	0236915J	2	Holder	SUB FOR TH102783 OR 0236915
37	19M7607	1	Cap Screw	M14 X 80
38	12M7068	1	Lock Washer	14 mm
39	TH100074	1	Lubrication Fitting	-
50	-	1	Part 42	Reman, AT264211 NLA, SUB FOR AT181849 OR AT182447
51	0208326-P	1	Bushing	USE WITH AH148782; SUB FOR T108029
52	4352398	2	Bushing	USE WITH AH165671; SUB FOR AT213964
53	AH173457	1	Seal Kit	SUB FOR AH148785
1B	AH165677	1	Hydraulic Cylinder Barrel	SUB FOR PG201290
1B	AH165677	1	Hydraulic Cylinder Barrel	USE WITH AH165671
2B	-	1	Part 5	PG201291 NLA
2B	AH231458	1	Rod	SUB FOR AH165681; USE WITH AH165671
