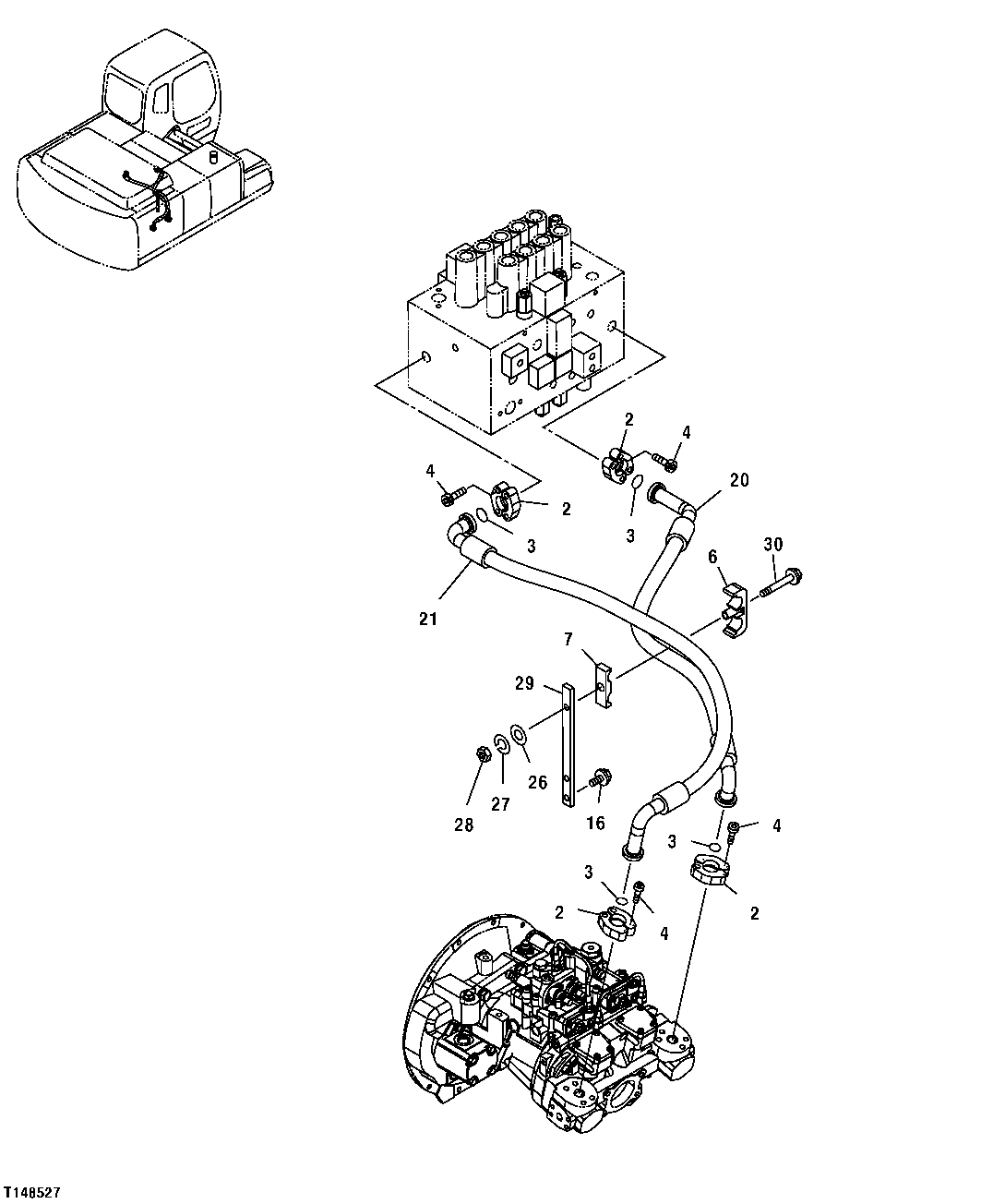

HYDRAULIC PUMP TO CONTROL VALVE HIGH PRESSURE HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4085560	8	Flange Fitting	-
3	966993	4	O-Ring	-
4	19M9163	16	Screw	M12 X 40, (SUB FOR J781240)
6	8061722	1	Clamp	-
7	3072291	1	Isolator	-
16	19M7493	2	Cap Screw	M12 X 40, (SUB FOR J011240)
20	AT318024	1	Hydraulic Hose	(SUB FOR 4374095)
21	DH400239	1	Hydraulic Hose	( <service-part>4422486</service-part> NOT USED FOR THIS APPLICATION)
26	24M7047	1	Washer	13 X 24 X 2.500 mm, (SUB FOR A590112)
27	12H301	1	Lock Washer	(SUB FOR A590912)
28	14M7275	1	Nut	M12, (SUB FOR J950012)
29	DH800059	1	Bracket	( <service-part>4451554</service-part> NOT USED FOR THIS APPLICATION)
30	J011200	1	Cap Screw	-

HYDRAULIC PUMP TO CONTROL VALVE HIGH PRESSURE HOSES
