Открытый узел

HEATER AND AIR CONDITIONER

HEATER AND AIR CONDITIONER

HEATER AND AIR CONDITIONER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

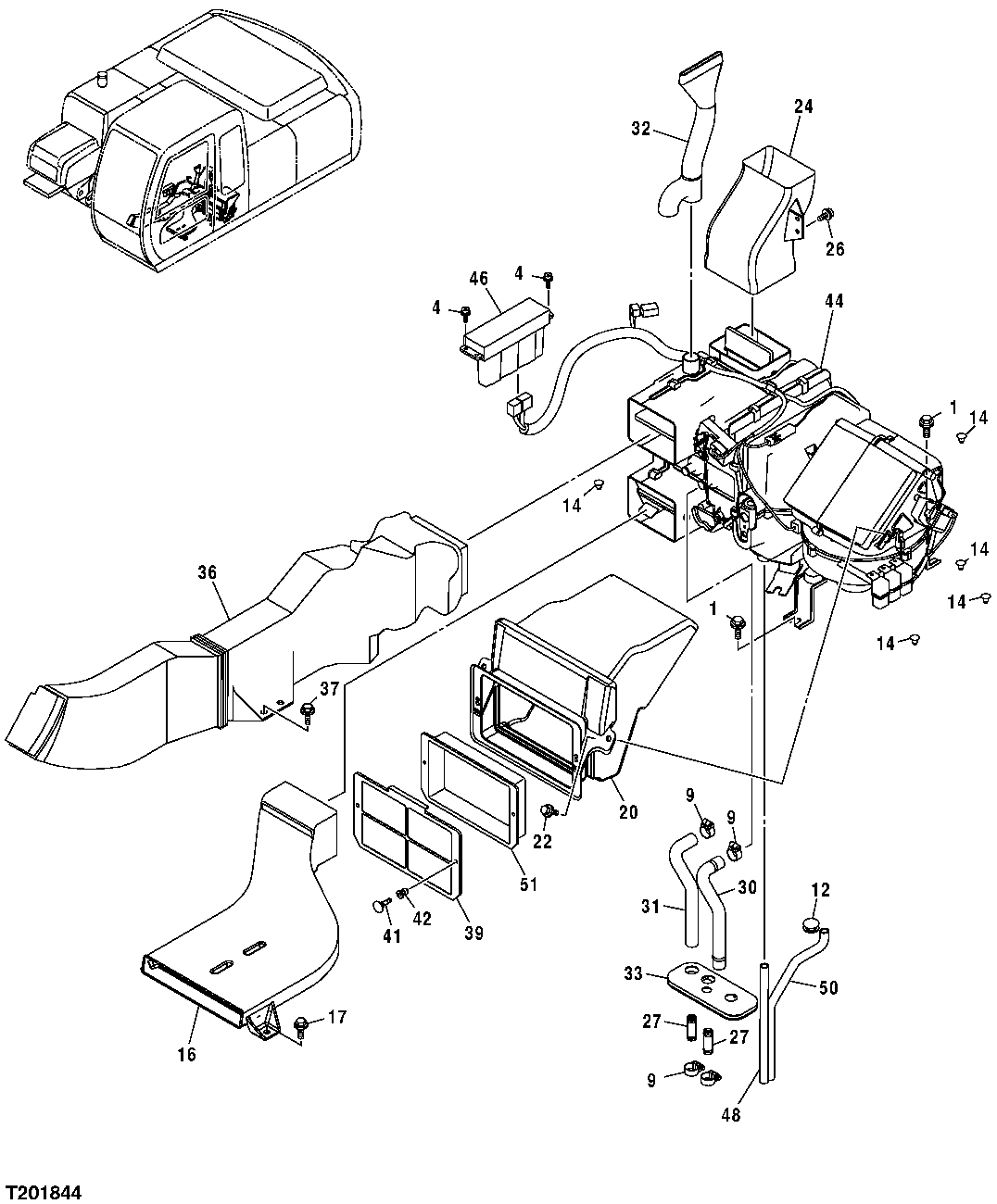

HEATER AND AIR CONDITIONER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7066	6	Lock Washer	10 mm
1	19M7402	6	Cap Screw	M10 X 25
1	24M7028	6	Washer	10.500 X 20 X 2 mm
4	21M7265	4	Screw	M5 X 12
9	WZ2141223	4	Hose Clamp	SUB FOR AA34965
12	4205084	2	Grommet	SUB FOR TH108616
14	4280359	6	Plug	SUB FOR AT154351
16	4426155	1	Air Duct	SUB FOR TH4426155
17	19M7662	2	Cap Screw	M10 X 30
17	12M7066	2	Lock Washer	10 mm
17	24M7028	2	Washer	10.500 X 20 X 2 mm
20	4426162	1	Air Duct	SUB FOR TH4426162
22	19M7881	2	Screw	M8 X 20
22	-	2	Part 14	12M7065 NLA
22	24M7055	2	Washer	8.400 X 16 X 1.600 mm
24	4426157	1	Air Duct	SUB FOR TH4426157
26	19M8425	2	Cap Screw	M6 X 16
26	12M7006	2	Lock Washer	6 mm
26	24M7293	2	Washer	6.500 X 13 X 1.600 mm
27	4347396	2	Fitting	SUB FOR TH4347396
30	-	1	Part 21	4430873 NLA, SUB 4430872
31	4430872	1	Hose	-
32	4436441	1	Air Duct	SUB FOR TH4436441
33	2044922	1	Bushing	SUB FOR TH2044922
36	4426158	1	Air Duct	SUB FOR TH4426158
37	19M7662	2	Cap Screw	M10 X 30
37	12M7066	2	Lock Washer	10 mm
37	24M7028	2	Washer	10.500 X 20 X 2 mm
39	4S00684	1	Grille	SUB FOR TH4441139
41	4441059	2	Clip	SUB FOR TH4441059
42	4441061	2	Clip	SUB FOR TH4441061
44	4609676	1	Heater	SUB FOR TH4426047, 4426047, TH4450707 OR 4450707; ALSO ORDER 4464479
45	4610412	1	Wiring Harness	(NOT ILLUSTRATED)
46	4713662	1	Air Heater Controller	Use With Air Conditioner and Heater, SUB FOR 4692239
46	4692240	1	Air Heater Controller	Use With Heater, SUB FOR TH4450708
48	4430870	1	Hose	(SUB FOR <service-part qty="1">TH4430870</service-part>)(FOR USE WITH AIR CONDITIONER)
50	4430871	1	Hose	(SUB FOR <service-part qty="1">TH4430871</service-part>)(FOR USE WITH AIR CONDITIONER)
51	4S00683R	1	Filter	Return Air Filter, SUB FOR 4484453 AND 4S00683
