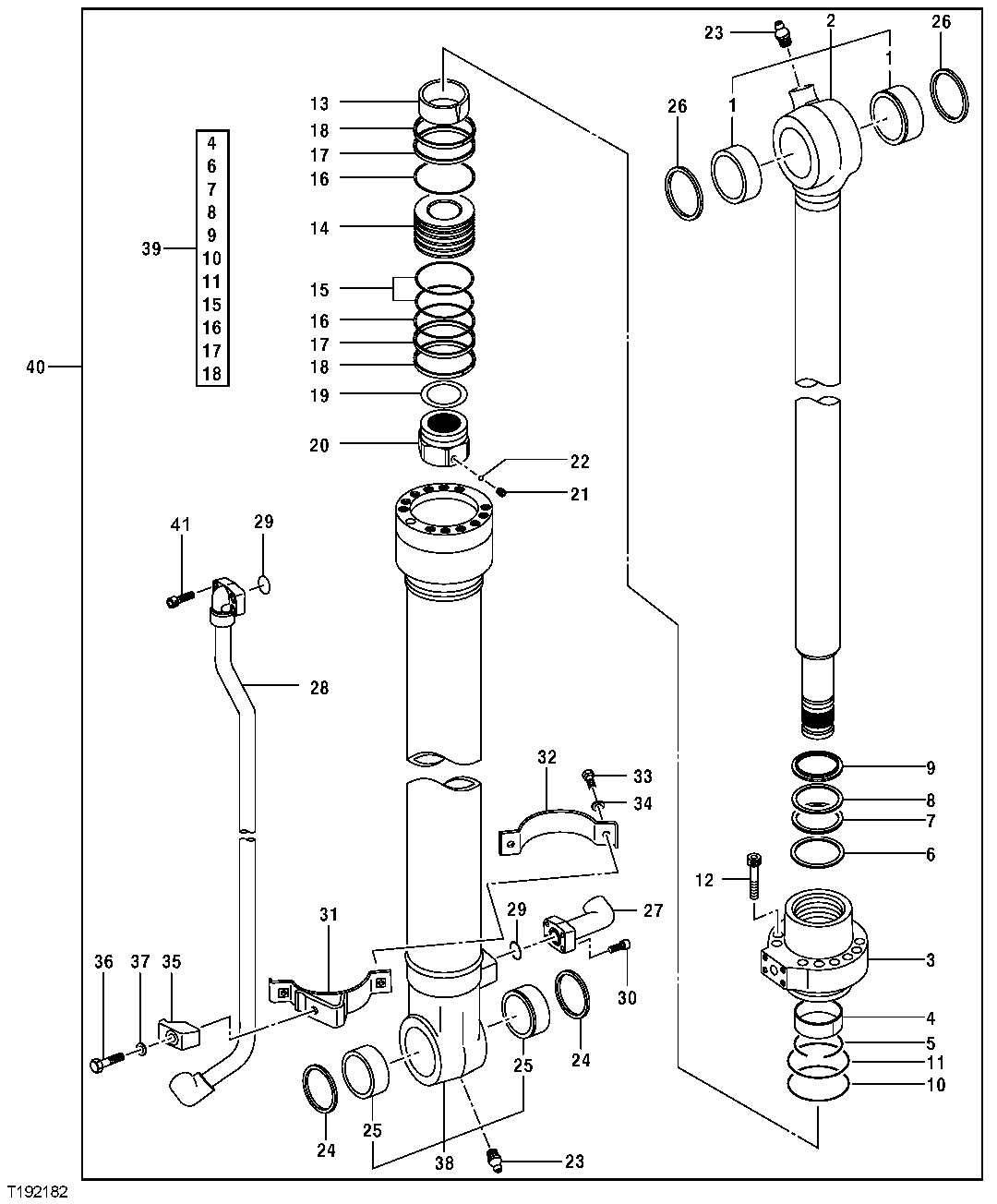

BUCKET CYLINDER (SN. -503594)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4352398	2	Bushing	(SUB FOR AT213964)
2	AH173450	1	Rod	-
3	H206941	1	Hydr. Cylinder Rod Guide	-
4	AT264314	1	Wear Ring	(K) (SUB FOR T108041)
5	AT132690	1	Snap Ring	(SUB FOR 4004663)
6	H179700	1	Seal	(K)
7	AT264357	1	Seal	(K) (SUB FOR TH104925)
8	AT264358	1	Back-Up Ring	(K) (SUB FOR TH104926)
9	H157235	1	Seal	(K)
10	AT264320	1	O-Ring	(K) (SUB FOR T110448)
11	TH109353	1	Back-Up Ring	(K)
12	19M8931	10	Screw	M16 X 75
13	H178712	1	Ring	-
14	H161605	1	Piston	-
15	TH105767	1	Ring	(K)
16	H163431	2	Back-Up Ring	(K)
17	H163432	2	Ring	(K)
18	TH109357	2	Ring	(K) (SUB FOR AT309610)
19	T108030	1	Shim	(SUB FOR 0309013)
20	H178713	1	Nut	-
21	22M7009	1	Set Screw	M12 X 12
22	T13624	1	Ball	-
23	TH100074	2	Lubrication Fitting	-
24	TH104472	2	Seal	-
25	4352400	2	Bushing	(SUB FOR AT213966)
26	AH140158	2	Seal	-
27	8086114J	2	Oil Line	(SUB FOR AT114835 OR 8086114)
28	AH233839	1	Oil Line	(SUB FOR AH173453)
29	AT264360	2	O-Ring	(SUB FOR TH104930, 4506430)
30	19M8337	4	Screw	M10 X 30
31	AH233840	1	Band	(SUB FOR AH173454 OR AH173454J)
32	H178717J	1	Clamp	(SUB FOR H178717)
33	19M7550	2	Cap Screw	M10 X 35
34	12M7066	2	Lock Washer	10 mm
35	H238070	1	Clamp	(SUB FOR T108036)
36	19M7362	1	Cap Screw	M12 X 55
37	12M7058	1	Lock Washer	12 mm, (SUB FOR 12M7067)
38	AH173449	1	Hydraulic Cylinder Barrel	-
39	AH173451	1	Hydraulic Cylinder Kit	SEAL KIT (CONTAINS ALL PARTS MARKED K)
40	-	1	Part 40	(SUB <service-part qty="1">DH900365J</service-part>)( <service-part >AH173435</service-part>, 9169806Y NLA)
41	19M8339	4	Screw	M10 X 55
