Открытый узел

BOOM CYLINDER, LEFT

BOOM CYLINDER, LEFT

BOOM CYLINDER, LEFT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

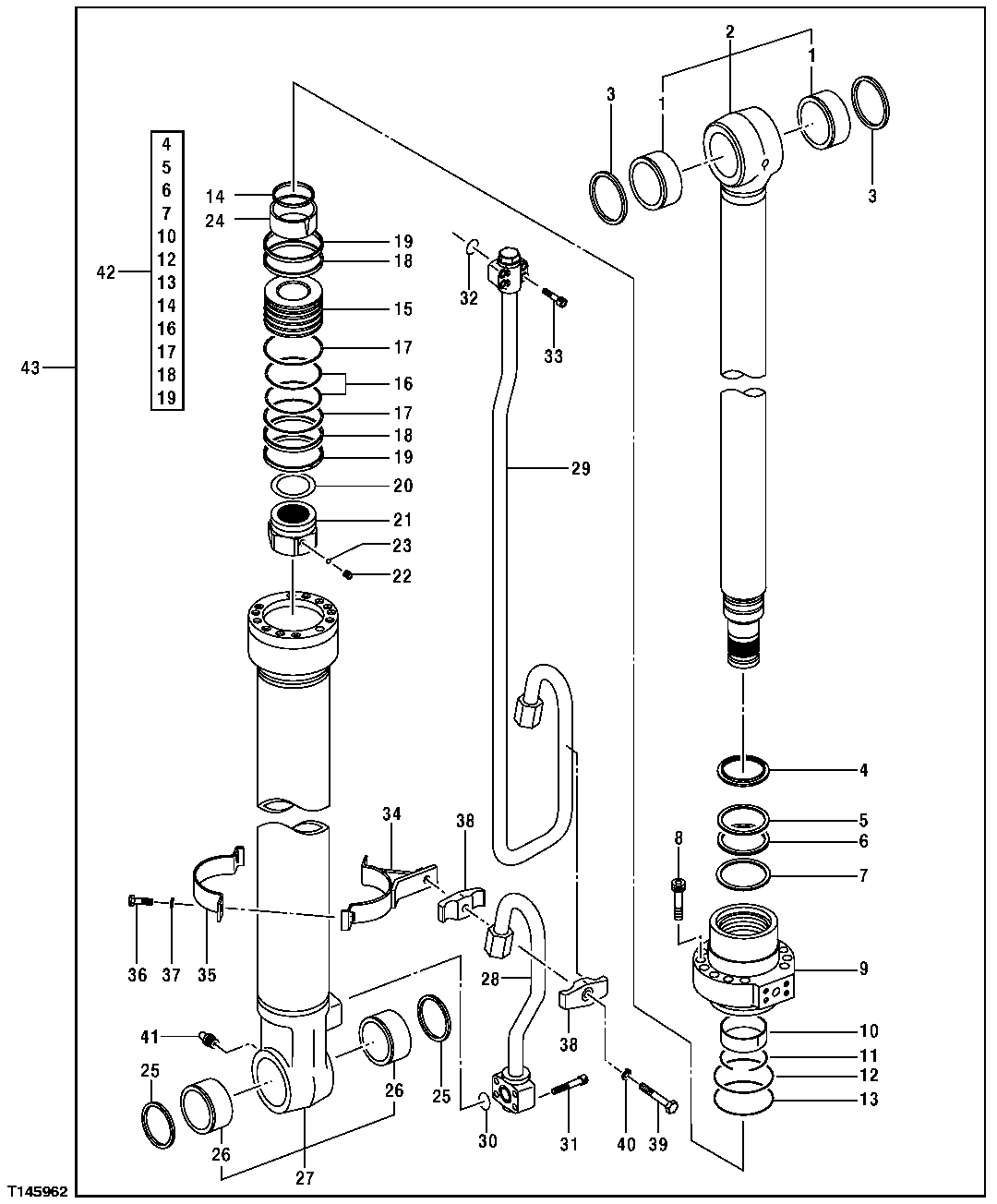

BOOM CYLINDER, LEFT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4355875	2	Bushing	SUB FOR AT213976
2	AH173456	1	Rod	-
2	AH173456	1	Rod	SUB FOR PG201374
3	TH102445	2	Seal	-
4	H155911	1	Seal	-
5	AT309614	1	Back-Up Ring	SUB FOR TH104953, 4S00174
6	H227912	1	Seal	SUB FOR TH104952, 4S00173 OR AT309613
7	H179701	1	Seal	-
8	19M8931	12	Screw	M16 X 75
9	H180210	1	Hydr. Cylinder Rod Guide	-
10	AT264272	1	Bushing	SUB FOR T108019, 4272960
11	TH104944	1	Snap Ring	SUB FOR 0208304
12	AT264359	1	Back-Up Ring	SUB FOR TH104929, 4S00175
13	AT264342	1	O-Ring	SUB FOR TH100125
14	H155919	1	Seal	-
15	H155921	1	Piston	-
16	AT264355	1	Seal	SUB FOR TH104922
17	H155916	2	Back-Up Ring	-
18	-	2	Part 19	-
19	AT264356	2	Wear Ring	SUB FOR 4S00158, TH104923
20	T108030	1	Shim	SUB FOR 0309013
21	H178713	1	Nut	-
22	22M7009	1	Set Screw	M12 X 12
23	T13624	1	Ball	-
24	H155920	1	Ring	-
25	TH102446	2	Seal	-
26	4352398	2	Bushing	SUB FOR AT213964
27	AH165677	1	Hydraulic Cylinder Barrel	-
27	AH165677	1	Hydraulic Cylinder Barrel	SUB FOR PG201290
28	AH233835	1	Oil Line	SUB FOR AH148794
29	AH233836	1	Oil Line	SUB FOR AH148795
30	AT264348	1	O-Ring	SUB FOR TH102788
31	19M8444	4	Screw	M12 X 60
32	AT264360	1	O-Ring	SUB FOR TH104930, 4506430
33	19M8339	4	Screw	M10 X 55
34	AH233834	1	Clamp	SUB FOR AH148790
35	T108048	1	Clamp	SUB FOR 0309314
36	19M7550	2	Cap Screw	M10 X 35
37	12M7066	2	Lock Washer	10 mm
38	0236915J	2	Holder	SUB FOR TH102783 OR 0236915
39	19M7607	1	Cap Screw	M14 X 80
40	12M7068	1	Lock Washer	14 mm
41	TH100074	1	Lubrication Fitting	-
42	AH173457	1	Seal Kit	-
43	9175423Y	1	Cylinder	Painted Part - Yellow, SUB FOR TH9175423
